מתקן טיהור ביולוגי בשפכים תעשייתיים
מנהל ייצור במפעל פארמה מקבל שיחת טלפון בשעה שתיים בלילה: מדד החמצן המומס במיכל האוורור צנח, הבוצה עלתה לפני השטח, והקולחים היוצאים מהמתקן חורגים מערכי ההיתר. מה קרה? קו CIP סיים מחזור שטיפה, שפך זרם חומצי מרוכז לתוך המערכת הביולוגית, והמיקרואורגניזמים שאמורים לפרק את העומס האורגני פשוט קרסו.
הסיפור הזה חוזר על עצמו במפעלים רגולטוריים שוב ושוב, וכמעט תמיד מקורו בתכנון שלא לקח בחשבון את המציאות התפעולית של האתר. טיפול ביולוגי בשפכים הוא לב ליבו של רוב מתקני הטיהור, אבל הוא גם החוליה הרגישה ביותר.
במאמר הזה נפרק את תהליכי הטיהור הביולוגיים לגובה העיניים ההנדסית: איך זה עובד בפועל, מתי בוחרים כל טכנולוגיה, ומה עושים כשהמערכת מתחילה להתנהג לא כמצופה. אנחנו בביופרמקס מלווים אתרי ייצור מוסדרים כבר למעלה מ-40 שנה, ונדבר כאן מנקודת מבט של מי שצריך שהמתקן יעמוד בערכי הקולחים גם ביום שיש עומס שיא.
עיקרי הדברים
- ההבדל בין תהליך אירובי לאנאירובי ומתי כדאי לבחור בכל אחד
- איך עובדת בוצה פעילה, ומה ההבדל בין SBR ל-MBR
- טיפול בחנקן ובעומסי שיא בלי לקרוס מזרמי CIP
- סימני אזהרה לבוצה מתנפחת ואיך מונעים אותה
- שלבי תכנון והקמה של מתקן טיהור Downstream ודרישות הרגולציה בישראל
תוכן עניינים
- מה הם תהליכי טיהור ביולוגיים בשפכים תעשייתיים?
- למה טיפול ביולוגי נחשב “שלב שניוני” ומה בא לפניו ואחריו?
- טיפול אירובי או אנאירובי – איך בוחרים?
- מה זה “בוצה פעילה” (Activated Sludge) ואיך התהליך עובד בפועל?
- מה זה SBR ומה היתרונות שלו במפעלים עם עומסים משתנים?
- מה זה MBR ולמה הוא נחשב קומפקטי יותר?
- איך מטפלים בחנקן (ניטריפיקציה/דניטריפיקציה) בתהליך ביולוגי?
- איך מורידים COD/BOD כשיש עומסי שיא או שפכים “קשים”?
- למה יש קצף, ריחות או בוצה שלא שוקעת – ומה עושים?
- איך מתכננים מתקן טיהור Downstream במפעל?
- מה כולל פרויקט הקמת מתקן טיהור Downstream (EPC) ומה נקודות הכשל הנפוצות?
- מתקני טיהור Downstream בישראל – מה צריך לדעת על עמידה בדרישות?
- השוואה טכנולוגית: בוצה פעילה מול SBR מול MBR
- איך לבחור פתרון טיהור ביולוגי שיתאים למפעל רגולטורי
מוצרים נבחרים
מה הם תהליכי טיהור ביולוגיים בשפכים תעשייתיים?
תהליכי טיהור ביולוגיים הם שיטת טיפול שבה מיקרואורגניזמים, בעיקר חיידקים אירוביים ואנאירוביים, מפרקים מזהמים אורגניים מומסים בשפכים והופכים אותם לביומסה, גזים ומים נקיים יחסית. במקום להוציא את המזהם באמצעים פיזיקליים, נותנים לאוכלוסייה מיקרוביאלית “לאכול” את העומס האורגני כמקור אנרגיה ופחמן. בנוסף, מומלץ לבחון גם את מכונות המילוי האספטי הרלוונטיים לתהליך.
ההיגיון פשוט: כשמזהם אורגני מומס בשפכים (סוכרים, חלבונים, שאריות תהליך), הוא נמדד כ-COD (דרישה כימית לחמצן) וכ-BOD (דרישה ביוכימית לחמצן). החיידקים צורכים את החומר הזה, מתרבים, ובכך מורידים את ריכוזי ה-COD BOD TSS במים היוצאים. איכות הקולחים משתפרת פלאים כשהתהליך יציב.
עבור אתרי ייצור מבוקרי רגולציה, טיפול ביולוגי בשפכים תעשייתיים הוא לרוב הפתרון היעיל והכלכלי ביותר לשפכים עתירי רכיב אורגני. ההגדרות הרשמיות של שלבי הטיפול והפרמטרים הנדרשים מופיעות במסמכי אגף מים, שפכים ונחלים במשרד להגנת הסביבה, ומהוות בסיס לכל תכן.
למה טיפול ביולוגי נחשב “שלב שניוני” ומה בא לפניו ואחריו?
הביומסה עדינה. חומצה חזקה, בסיס קיצוני, שמן שמצפה את פני המים או ריכוז מלחים גבוה יכולים להרוג את החיידקים תוך שעות. לכן טיפול ביולוגי כמעט אף פעם לא עומד לבד. הוא ה”שלב שניוני” בשרשרת, ולפניו חייב לבוא טיפול קדם פיזיקלי-כימי.
שרשרת הטיפול (Process Flow) האופיינית מתחילה במיכל איזון ואיגום שממתן תנודתיות, ממשיכה בטיפול קדם להרחקת מוצקים גסים, שמנים וניטרול pH קיצוני, ורק אז מגיעה לריאקטור הביולוגי. אחרי השלב הביולוגי מגיע לעיתים טיפול שלישוני: סינון חולי או סינון ממברנלי שמביא את הקולחים לרמות טיהור מחמירות לפני הזרמה או השבה.
בדומה לתהליכים הקריטיים של ייצור מים נקיים לצרכים רפואיים ותעשייתיים באמצעות מערכות טיהור מים מתקדמות, גם בתחום השפכים נדרשת הפרדה קפדנית בין שלבי הסינון השונים כדי להבטיח את יציבות המערכת. הורדת עומס לפני הביולוגי היא מה שמונע קריסות במתקני טיהור Downstream בהמשך הקו.
טיפול אירובי או אנאירובי – איך בוחרים?
ההבדל הבסיסי הוא נוכחות חמצן. בתהליך אירובי מזרימים אוויר לתוך הריאקטור הביולוגי כדי לספק חמצן לחיידקים; בתהליך אנאירובי אין חמצן, והפירוק מייצר ביו-גז (בעיקר מתאן) שאפשר לנצל לאנרגיה.
השיקול המרכזי הוא ריכוז ה-COD בכניסה. לשפכים עם עומס אורגני בינוני עד גבוה, תהליך אירובי גמיש ואמין. לשפכים עם COD גבוה מאוד (עשרות אלפי מ”ג/ליטר, כמו במפעלי מזון או משקאות), טיפול אנאירובי חוסך אנרגיה, מייצר פחות בוצה עודפת, ומשפר את ה-OPEX משמעותית.
אבל אין ארוחות חינם. תהליך אירובי דורש מפוחי אוורור שצורכים חשמל רב. תהליך אנאירובי דורש מערכות איטום, איסוף ביו-גז ובטיחות גזים, והוא רגיש הרבה יותר לשינויים פתאומיים ולחומרים רעילים. במקרים רבים בונים שילוב: שלב אנאירובי להורדת העומס הגס, ואחריו שלב אירובי לליטוש ולטיפול בנוטריינטים. הבחירה תלויה גם בטביעת הרגל הקרקעית הזמינה באתר.
מה זה “בוצה פעילה” (Activated Sludge) ואיך התהליך עובד בפועל?
בוצה פעילה היא הטכנולוגיה האירובית הקלאסית, וגם היום היא עמוד השדרה של רוב המתקנים. שני רכיבים מבניים עיקריים: מיכל אוורור (Aeration Tank) שבו החיידקים מפרקים את המזהמים, ומשקע שניוני (Clarifier) שבו הבוצה נפרדת מהמים הצלולים.
העיקרון: השפכים נכנסים למיכל האוורור, מתערבבים עם הביומסה, והחיידקים צורכים את העומס האורגני בנוכחות חמצן מומס. משם התערובת עוברת למשקע, שם הבוצה שוקעת לתחתית והמים הצלולים גולשים מלמעלה. חלק מהבוצה השוקעת מוחזר למיכל האוורור כדי לשמור על ריכוז חיידקים יציב (החזרת בוצה, RAS), והעודף מסולק מהמערכת (בוצה עודפת, WAS).
איכות הקולחים תלויה כאן בשליטה במספר פרמטרים בו-זמנית. כדאי שתדמיינו כאן גרף מדדי שליטה במיכל אוורור: ציר X מייצג שעות עבודה, וציר Y מציג שלושה קווים: DO (חמצן מומס), pH וטמפרטורה. הגרף מראה את טווח העבודה האופטימלי, בדרך כלל DO סביב 2 מ”ג/ליטר ו-pH בטווח 6.5 עד 8.5. יציאה מהטווח הזה היא הצעד הראשון לעבר חוסר יציבות בבוצה.

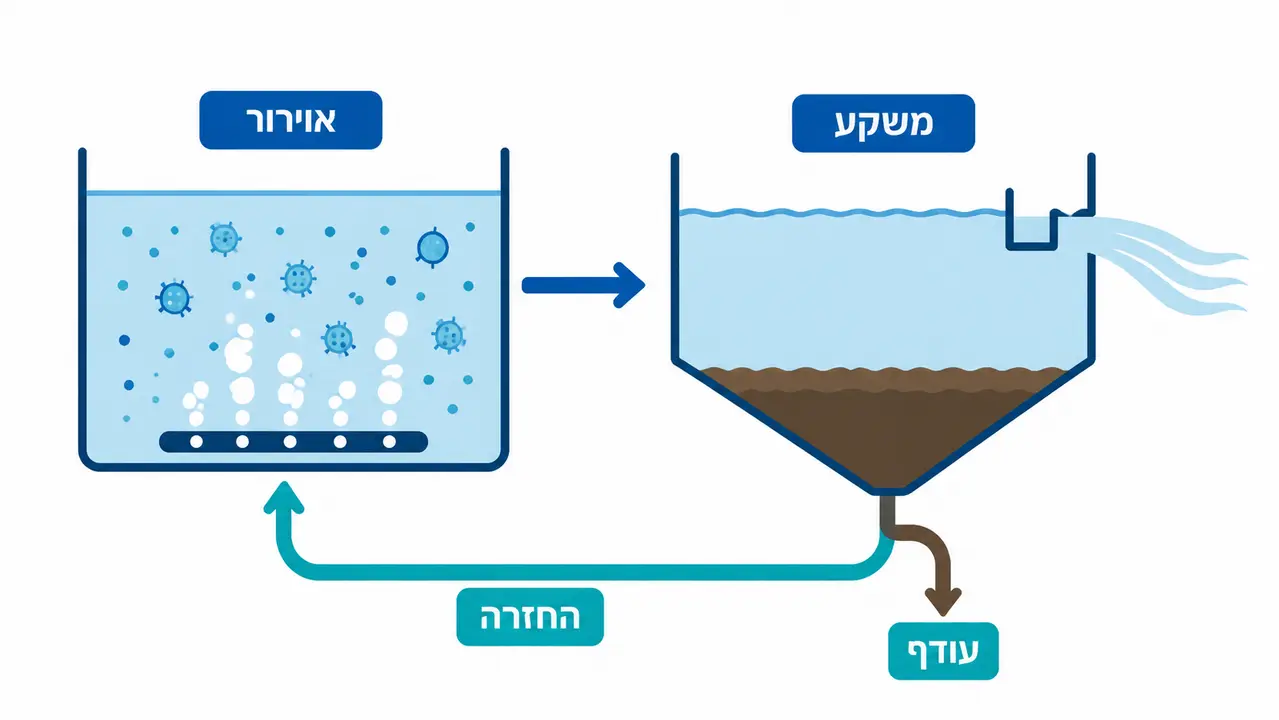

תהליך בוצה פעילה ותפקידי מיכל האוורור והמשקע השניוני
מה זה SBR ומה היתרונות שלו במפעלים עם עומסים משתנים?
Sequencing Batch Reactor, ריאקטור מנתי, פותר בעיה שמפעלי תעשייה מכירים היטב: ספיקות שמשתנות דרמטית לאורך היממה. במקום שני מיכלים נפרדים, כל התהליך מתרחש באותו טנק, במחזור של חמישה שלבים.
השלבים: מילוי (השפכים נכנסים לטנק), תגובה (אוורור ופירוק ביולוגי), שיקוע (הפסקת האוורור והשקעת הבוצה), ריקון (שאיבת המים הצלולים מלמעלה), והמתנה עד למחזור הבא. אותו טנק עצמו עובר את כל השלבים ברצף, ולכן אין צורך במשקע שניוני נפרד.
היתרון הגדול הוא הגמישות. מפעל שעובד באצוות (Batches) ומתמודד עם עומסי שיא בשפכים בשעות מסוימות של היממה יכול להתאים את זמן התגובה והאוורור לעומס בפועל בכל מחזור. בשילוב עם מיכל איגום ואיזון בכניסה, זו ארכיטקטורה שמתמודדת מצוין עם תנודתיות של מתקני טיהור Downstream. החיסרון: תלות מוגברת באוטומציה ובתזמון מדויק של השסתומים והמשאבות.
מה זה MBR ולמה הוא נחשב קומפקטי יותר?
Membrane Bioreactor משלב טיפול ביולוגי עם הפרדה פיזיקלית באמצעות ממברנות (Ultrafiltration או Microfiltration) שמוטבלות ישירות במיכל הביולוגי או בתא צמוד. הממברנה מחליפה את המשקע השניוני לחלוטין.
במקום להסתמך על כוח הכובד כדי להשקיע את הבוצה, הממברנה מהווה מחסום פיזיקלי מוחלט. כל המוצקים, כולל החיידקים עצמם, נעצרים, והמים שעוברים דרכה נקיים כמעט לגמרי ממוצקים מרחפים. ריכוז ה-TSS ביציאה הוא כמעט אפסי, ללא תלות ביעילות השיקוע.
המשמעות המעשית: טביעת רגל שטח מינימלית, כי מוותרים על המשקע הגדול, ואיכות מים שמאפשרת השבת מים לתהליך או שימוש חוזר כמעט ישירות. במפעלים שרוצים לסגור מעגל מים או שסובלים ממחסור בשטח, MBR הוא לעיתים הבחירה ההגיונית היחידה. תהליכי טיהור ביולוגיים משולבי ממברנות הפכו לתקן דה-פקטו כשדרישות ה-TSS מחמירות.
איך מטפלים בחנקן (ניטריפיקציה/דניטריפיקציה) בתהליך ביולוגי?
חנקן ואמוניה שמוזרמים לסביבה גורמים לאאוטרופיקציה ולפגיעה במקורות מים, ולכן הרגולציה מגבילה אותם בחומרה. הטיפול הביולוגי בחנקן מתבצע בשני שלבים משלימים.
ניטריפיקציה מתרחשת בתנאים אירוביים: חיידקים אוטוטרופיים (מסוג Nitrosomonas ו-Nitrobacter) ממירים אמוניה לניטריט ואז לניטראט, תוך צריכת חמצן. השלב הזה איטי ורגיש, ודורש DO גבוה מספיק ושמירה על טמפרטורה ו-pH נאותים.
דניטריפיקציה מתרחשת בשלב אנוקסי (ללא חמצן מומס אך עם ניטראט): חיידקים אחרים ממירים את הניטראט לגז חנקן חופשי שמשתחרר לאטמוספירה, תוך צריכת פחמן אורגני כמקור אנרגיה. השילוב של הסרת חנקן מלאה דורש חלוקת אזורים מדויקת ובקרה על DO ו-ORP. הסרת זרחן ביולוגית מתבצעת במקביל בתצורות מתקדמות. הפרמטרים הכימיים ודרישות הניטור הרשמיות במוצא מתקני טיפול מפורטים בדוח ניטור הנחלים והמים של המשרד להגנת הסביבה.
איך מורידים COD/BOD כשיש עומסי שיא או שפכים “קשים”?
הרגע הקריטי במפעל רגולטורי הוא “ההלם התהליכי”. קו CIP מסיים שטיפה, שופך זרם מרוכז של חומצות, בסיסים ודטרגנטים לתוך המערכת, וריכוז ה-COD BOD TSS מזנק פי כמה תוך דקות. הביומסה, שלא רגילה לעומס כזה, נכנסת למצוקה.
הפתרון התכנוני הראשון הוא נפח. מיכל איגום ואיזון גדול מספיק ממתן את הזרם: במקום שגל של שפכים קשים יגיע ישירות לביולוגי, הוא מתערבב עם שפכים רגילים ומשתחרר בקצב אחיד ומבוקר.
כדאי שתדמיינו כאן גרף איזון עומסים נכנסים למניעת הלם ביולוגי: ציר X מציג 24 שעות ביממה עם קפיצות CIP חריגות, וציר Y מציג ריכוז COD/BOD. קו אחד מראה עומס גלמי משתנה בקיצוניות מקווי הייצור, וקו שני מראה את אותו עומס לאחר מיכל האיזון, ממותן ויציב. ההבדל הוא בדיוק מה שמפריד בין מערכת שעומדת בערכי הקולחים לבין מערכת שקורסת. בנוסף לנפח, שולטים על יחס פחמן-חנקן-זרחן (C:N:P) ומוסיפים שלבי פוליש בקצה כשצריך להוריד עומסי שיא בשפכים לרמה נדרשת.

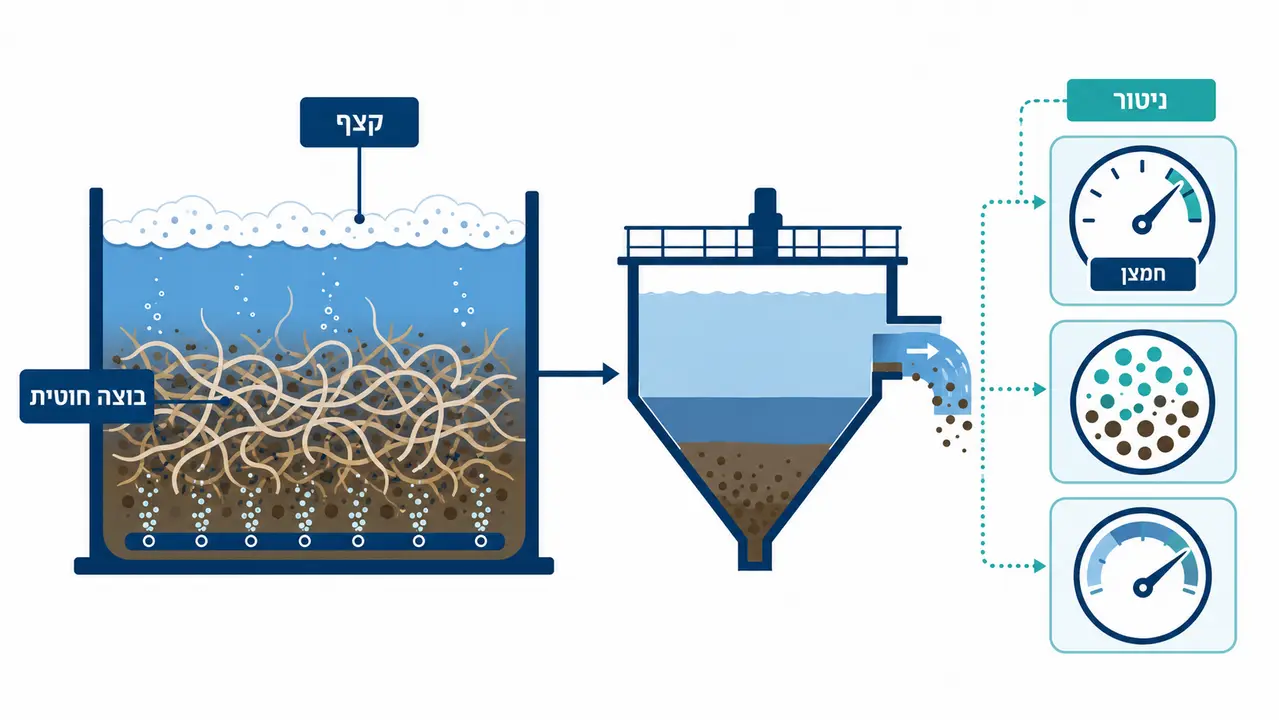

סימני קצף ובוצה שלא שוקעת במתקן ביולוגי
למה יש קצף, ריחות או בוצה שלא שוקעת – ומה עושים?
קצף לבן על פני המיכל, ריח חמצמץ, או בוצה שלא רוצה לשקוע במשקע ומגיעה עם המים ליציאה. אלה הסימנים הקלאסיים לחוסר איזון תהליכי, וברוב המקרים מדובר בבוצה מתנפחת (Bulking Sludge) שנגרמת מהתרבות יתר של חיידקים חוטיים (Filamentous bacteria).
החיידקים החוטיים יוצרים מבנה שמונע מהבוצה להתגבש ולשקוע. הם משגשגים כשיש מחסור בחמצן, כשעומס המזון נמוך מדי, או כשחסרים חומרים מזינים. אבחון נכון וזריז הוא ההבדל בין תיקון קל להשבתה. תחזוקה מונעת למתקני טיהור, בשילוב אמינות תפעולית ויתירות ציוד, היא מה שמאפשר להגיב לפני שהמצב יוצא משליטה.
מדדים תפעוליים שמגלים חוסר יציבות מוקדם
המדד החשוב ביותר הוא Sludge Volume Index (SVI): נפח הבוצה לאחר 30 דקות שיקוע ביחס לריכוזה. SVI מעל 150 מ”ל/גרם מרמז על בוצה מתנפחת. במקביל עוקבים אחר רמת החמצן המומס (שצריכה להישאר סביב 2 מ”ג/ליטר) ואחר יחס מזון למיקרואורגניזמים (F/M Ratio), שמלמד אם הביומסה רעבה או עמוסה מדי. ניטור רציף של השלושה נותן התראה מוקדמת ימים לפני שהבעיה נראית בעין.
איך מתכננים מתקן טיהור Downstream במפעל?
תכנון מתקני טיהור Downstream הוא תהליך הנדסי מובנה, לא ניחוש. הוא מתחיל באיסוף נתונים ואפיון מדוקדק של הזרמים, ממשיך בבדיקות מעבדה ובפיילוטים במקרים מורכבים, עובר לתכנון בסיסי (BFD, PFD), ומגיע לתכנון מפורט (P&ID ומודל תלת-ממד).
באתרים רגולטוריים, כמו מפעלי פארמה, ביוטכנולוגיה ומזון, חייבים לחבר את התכן לתיעוד, לניטור ולאמינות תפעולית כבר בשלב הראשון. פתרון שעובד “על הנייר” אבל לא לוקח בחשבון את זרמי הייצור האמיתיים הוא מתכון לכשל. הגישה שלנו בביופרמקס היא Turnkey מקצה לקצה, עם כל הדיסציפלינות ההנדסיות תחת קורת גג אחת, מהאפיון ועד ה-Commissioning והוולידציה.
אילו נתונים חייבים להגיע מהלקוח
סקר שפכים מפורט הוא הבסיס לכל תכן מתקן טיהור. חייבים ספיקות (כולל ספיקות שיא, Peak Flows), ריכוזי COD/BOD, מלחים, שמנים, ממסים אורגניים וטמפרטורה. חשוב במיוחד לאסוף את נתוני הקצוות: לא הממוצע, אלא הרגעים הקיצוניים שבהם מגיעים זרמי CIP או פינוי אצווה. מתקן שתוכנן לפי ממוצע בלבד ייכשל ברגע הראשון של עומס שיא. עמידה ביעדי איכות לאורך זמן מתחילה בנתונים מדויקים.
מה כולל פרויקט הקמת מתקן טיהור Downstream (EPC) ומה נקודות הכשל הנפוצות?
הקמת מתקני טיהור Downstream כפרויקט הנדסי שלם כוללת רכש ציוד (מפוחים, משאבות, גלאי DO ו-pH), עבודות צנרת, התקנת לוחות חשמל, ומערכות בקרה ואוטומציה למתקן טיהור (SCADA/PLC). מעל הכל, נדרשת אינטגרציה חלקה לתוך מערכות המפעל הקיימות בלי לעצור את הייצור השוטף.
נקודת הכשל הנפוצה ביותר היא הפער בין תכן ל”מציאות בשטח”: תת-איפיון של זרמים עונתיים או אצוותיים, חוסר גיבויים למשאבות ומפוחים קריטיים, וגישה תחזוקתית לקויה שמקשה על תפעול שוטף. שלב ההרצה והייצוב (Start-up) הוא הרגע שבו הפערים האלה צפים.
מה חייב להופיע ב-FAT/SAT/Commissioning כדי לצמצם הפתעות
בבדיקות הקבלה במפעל היצרן (FAT) ובאתר (SAT) חובה לאמת את חומרי המבנה מול השפכים הקורוזיביים, לכייל את מכשור הניטור (גלאי DO, pH, ORP ומדי ספיקה), ולבדוק את מערכות החירום והיתירות. הרצת הביצועים (Performance Run) כוללת הזנת המערכת בבוצה ראשונית, לרוב מבוצה של מתקן קיים, וטכניקות ייצוב הדרגתיות שמעלות את העומס בהדרגה עד להגעה ליציבות מלאה.
מתקני טיהור Downstream בישראל – מה צריך לדעת על עמידה בדרישות?
מתקני טיהור Downstream בישראל כפופים לתשתית חוקית מפורטת. תקנות בריאות העם (תקני איכות מי קולחין וכללים לטיהור שפכים), התש”ע–2010 קובעות את ערכי האיכות הנדרשים בקולחים בהתאם ליעד ההזרמה או ההשבה, ומגדירות את חובות הניטור והדיגום.
מעבר לתקנות, נהלי העבודה המעשיים מפורטים בהנחיות ניטור שפכי תעשייה של המשרד להגנת הסביבה, הכוללות תכנון תכנית ניטור, בחירת נקודות דיגום, ושרשרת משמורת של הדגימות.
המשמעות התכנונית ברורה: התכן חייב לכלול נקודות דיגום תקניות ואוטומטיות שמאפשרות בקרה וניטור אונליין רציף ואמין של פרמטרי איכות הקולחים. במפעלים רגולטוריים מוסיפים שכבת בקרה ותיעוד חזקה: טרנדים, התראות ופרוצדורות תפעול. “עמידה חד-פעמית” בהיתר לא מספיקה. הרגולטור מצפה לעמידה ביעדי איכות לאורך זמן, גם ברגעי העומס הקשים ביותר.

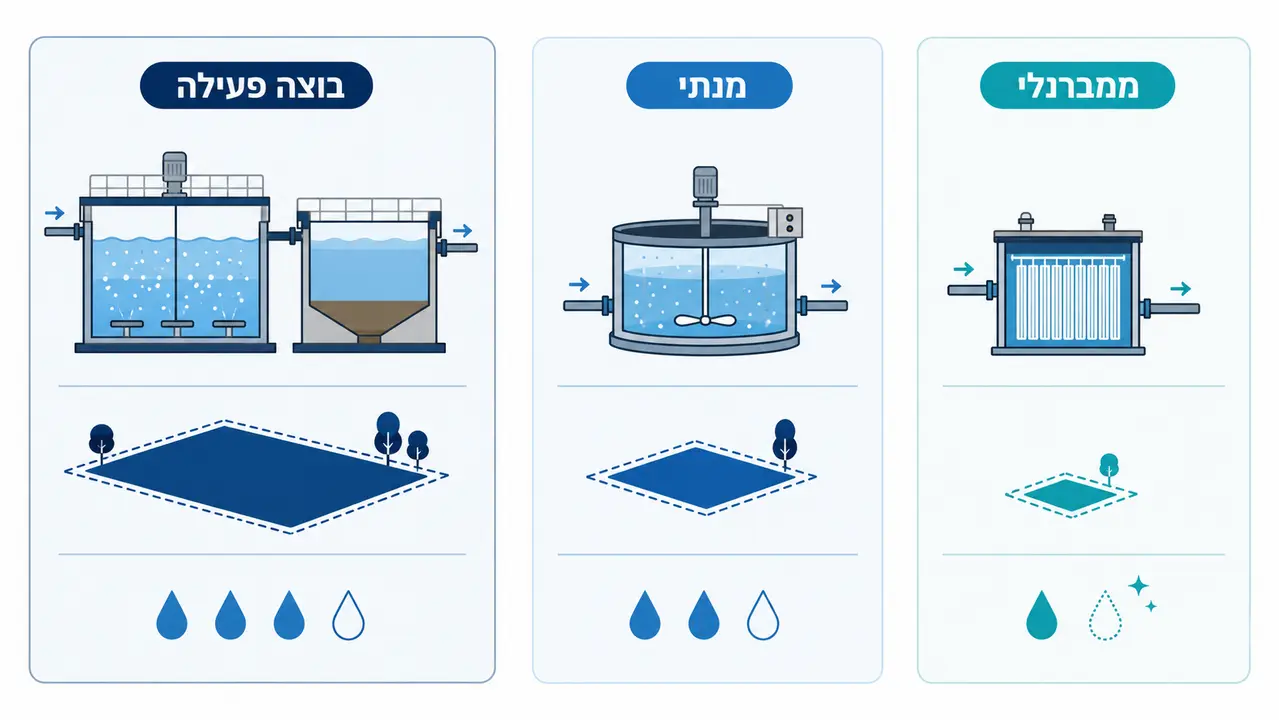

השוואה טכנולוגית בין שיטות טיפול ביולוגי מרכזיות
השוואה טכנולוגית: בוצה פעילה מול SBR מול MBR
שלוש הטכנולוגיות המרכזיות נבדלות בזרימה, בשטח הנדרש, באיכות המוצא ובמורכבות התפעול. הטבלה מסכמת את השיקולים המרכזיים לבחירה:
| פרמטר הנדסי | בוצה פעילה קלאסית | ריאקטור מנתי (SBR) | ריאקטור ממברנלי (MBR) |
|---|---|---|---|
| סוג זרימת התהליך | רציפה (שני מיכלים מופרדים) | אצווה / מנתי (מיכל יחיד) | רציפה (שילוב ממברנות סינון) |
| רגישות לתנודות ועומסי שיא | בינונית (סכנת שטיפת בוצה) | גבוהה מאוד (גמישות מחזורית) | בינונית-גבוהה |
| שטח קרקעי נדרש (Footprint) | גדול מאוד | בינוני | מינימלי וקומפקטי |
| ריכוז TSS במוצא | בינוני-נמוך (תלוי שיקוע) | בינוני-נמוך (תלוי שיקוע) | אפסי (חיתוך פיזיקלי מוחלט) |
| מורכבות בקרה ואוטומציה | נמוכה | בינונית (שסתומים ופנאומטיקה) | גבוהה (שטיפות וכימיקלים לממברנות) |
| פוטנציאל לשימוש חוזר במים | דורש טיפול שלישוני מורכב | דורש טיפול שלישוני מורכב | מתאים כמעט ישירות להשבה |
איך לבחור פתרון טיהור ביולוגי שיתאים למפעל רגולטורי
אחרי כל ההסברים, נשארת החלטה מסחרית אחת. מנהל מפעל, מהנדס או מנהל פרויקטים צריך לבחור שותף הנדסי, והבחירה הזו אינה מבוססת רק על עלות ההקמה.
שותף נכון מספק תכנון לפי תקנים בינלאומיים, אמינות תפעולית מוכחת עם יתירות ציוד למרכיבים קריטיים, מערכות בקרה מתקדמות, ותמיכה מלאה בשלבי ההפעלה וההרצה (Commissioning). קריטריונים מעשיים לבדיקה: זמינות חלפים, יכולת הרחבה עתידית, ארכיטקטורת אוטומציה וניטור, והכנה מסודרת לבדיקות הקבלה. תכנון מתקן טיהור טוב מונע קנסות והשבתות; הקמת מתקן טיהור מקצועית חוסכת שנים של תיקונים.
אנחנו בביופרמקס מלווים חברות תרופות וביוטכנולוגיה מובילות בעולם בסביבות מוסדרות (GMP, FDA, EMA) כבר למעלה מ-40 שנה, עם כל הדיסציפלינות תחת קורת גג אחת. אם אתם שוקלים תכנון או הקמה של מתקן טיהור באתר שלכם, נשמח ללוות אתכם מהאפיון ועד ההרצה 072-391-0742.
מוצרים נוספים שכדאי להכיר
טיפול ביולוגי יציב הוא תוצאה של תכנון מדויק, נתונים אמיתיים מהשטח ובקרה שוטפת, לא מזל. כשהיסודות האלה נמצאים במקום, גם עומס שיא בשעת לילה הופך לאירוע שגרתי שהמערכת יודעת להכיל.
