‏מדריך לבחירת מערכת מים להזרקה לתעשיית הפארמה

תכנון והקמה של מערכת מים להזרקה WFI במתקן ייצור ביו-פרמצבטי

מהנדס תהליך במפעל סטרילי בישראל קיבל חריגה מיקרוביאלית בנקודת שימוש אחת בלבד, מתוך אחת-עשרה. הלולאה עבדה, הגנרטור ייצר מים תקינים, המוליכות ב-TOC בקו החוזר לא זזה. אחרי ארבעה שבועות של תחקיר התברר שהבעיה הייתה חיבור מכשור באורך 90 מ”מ שנוסף בשטח, שנתיים לאחר ההסמכה, כדי להתקין מדחום מקומי. זו התמונה המדויקת של עולם המים להזרקה: המערכת נכשלת לא בגלל טכנולוגיית ההפקה, אלא בגלל 90 מילימטרים שאף אחד לא סימן ב-P&ID.

המאמר הזה נכתב מנקודת מבט של מי שמתכנן, מקים ומסמיך מערכות כאלה בשדה, ולא מנקודת מבט של קטלוג. אנחנו נעבור על ההיגיון ההנדסי, על הפרמטרים שבאמת נבדקים בביקורת, ועל ההחלטות שקובעות אם המערכת תישאר במצב ולידי גם בשנה השביעית לחייה.

תוכן עניינים

1. מהי מערכת מים להזרקה ולמה היא מוגדרת כתשתית קריטית במפעלי תרופות?
2. מה ההבדל בין מים מטוהרים לבין מים להזרקה ומתי חובה להשתמש בכל דרגה?
3. אילו תקנים ודרישות חלים על מים להזרקה WFI לפי תקן?
4. מהן דרישות מים להזרקה WFI מבחינת מוליכות, פחמן אורגני ואנדוטוקסינים?
5. כיצד בנויה מערכת מים להזרקה מלאה: מייצור דרך אגירה ועד הפצה?
6. איך מתכננים מיכל אגירה היגייני למים להזרקה למניעת זיהום וביופילם?
7. איך מתכננים לולאת הפצה למים להזרקה לשמירה על סחרור רציף?
8. מהו קטע מת (Dead Leg) בלולאת מים להזרקה וכיצד מונעים אותו בתכנון?
9. מה עדיף: לולאת מים להזרקה חמה או מערכת אמביאנטית קרה?
10. כיצד מבצעים סניטציה למערכת מים להזרקה: סניטציה תרמית מול אוזון?
11. אילו חומרי מבנה, איכות ריתוך ורמת גימור נדרשים בצנרת WFI?
12. איזה מערך מכשור ובקרה חובה להטמיע בלולאת המים להזרקה?
13. מה כוללת ולידציה מלאה למערכת מים להזרקה (DQ, IQ, OQ, PQ)?
14. כיצד בונים תוכנית דיגום וניטור שגרתית לנקודות שימוש (POU)?
15. מהן נקודות הכשל הנפוצות במערכות מים להזרקה וכיצד מונעים אותן?
16. כמה עולה מערכת מים להזרקה ואילו גורמים משפיעים על עלויות ההקמה והתפעול?
17. כיצד לבחור ספק ואינטגרטור לתכנון והקמת מערכת מים להזרקה?

מוצרים נבחרים

מהי מערכת מים להזרקה ולמה היא מוגדרת כתשתית קריטית במפעלי תרופות?

מערכת מים להזרקה היא מערך תהליכי שלם שמפיק, אוגר ומפיץ מים בדרגת WFI לנקודות שימוש במתקן, תחת בקרה, ניטור ותיעוד שמאפשרים להוכיח שהאיכות נשמרה עד רגע הצריכה. מים להזרקה WFI בתעשיית הפארמה אינם “יוטיליטי” במובן של אוויר דחוס או מים מקוררים. הם חומר גלם שנכנס פיזית לתוך התכשיר, או שוטף את המשטח האחרון שנוגע בו.

מכאן נובעת ההשלכה המעשית: כל שינוי במערכת הוא שינוי במוצר, וכל חריגה דורשת הערכת השפעה על אצוות. יחידת הפיקוח על תנאי ייצור נאותים במשרד הבריאות בוחנת את התשתיות הקריטיות באותה חומרה שבה היא בוחנת קווי מילוי, כפי שמשתקף בסמכות הפיקוח על תנאי ייצור נאותים.

לכן שלב התכנון ההנדסי של תשתיות נקיות חייב להתבצע כחלק אינטגרלי ממהלך של תכנון והקמת מפעל תרופות העומד בתקני איכות מחמירים, ולא כפרויקט עזר שנדחס בסוף.

מה ההבדל בין מים מטוהרים לבין מים להזרקה ומתי חובה להשתמש בכל דרגה?

ההבדל הכימי בין מים מטוהרים (PW) לבין מים להזרקה WFI קטן ממה שרובם מניחים. ההבדל המיקרוביאלי והאנדוטוקסיני הוא שקובע. WFI כולל דרישה מפורשת לשליטה באנדוטוקסינים, וזו הדרישה שמכתיבה את כל ארכיטקטורת האגירה וההפצה.

פרמטר	מים מטוהרים (PW)	מים להזרקה (WFI)
מוליכות	נשלטת לפי טבלת טמפרטורה קומפנדיאלית	זהה בפועל, בסובלנות תפעולית צרה יותר
TOC	עד 500 ppb	עד 500 ppb, בפרקטיקה מנוהל סביב 50 ppb
עומס מיקרוביאלי טיפוסי	סדר גודל של 100 CFU/ml	סדר גודל של 10 CFU/100ml
אנדוטוקסינים	אין דרישה קומפנדיאלית	מתחת ל-0.25 EU/ml
הפקה נפוצה	RO, EDI, מלטשים	זיקוק רב-שלבי או מערך ממברנלי מאושר
יישום אופייני	שטיפות ביניים, CIP מוקדם, ייצור לא סטרילי	פורמולציה סטרילית, שטיפה סופית, באפרים

הפער הזה הוא גם פער עלות פרויקט. ניסיון מעשי בביצוע פרויקטים של מערכות מים מטוהרים ומים להזרקה במתקני ייצור פעילים הוא מה שמאפשר להחליט מה באמת חייב WFI ומה לא.

מפת קבלת החלטות הנדסית: התאמת דרגת המים לתהליך הייצור

ההיגיון פשוט. אם התכשיר פרנטרלי או מוחדר לחלל סטרילי, המים שנוגעים במוצר או במשטח האחרון הם WFI. אם התכשיר אינו סטרילי אך רגיש ביולוגית, בדקו האם קיים שלב עיקור סופי בהמשך; אם כן, מים מטוהרים יספיקו לרוב השלבים המקדימים. שטיפה ראשונית של מכל 2,000 ליטר תיעשה ב-PW, השטיפה הסופית לפני SIP תיעשה ב-WFI. באפר להזנת כרומטוגרפיה בתהליך ביולוגי להזרקה WFI, גם אם החומר יעבור סינון בהמשך, כי סינון אינו מסלק אנדוטוקסינים.

אילו תקנים ודרישות חלים על מים להזרקה WFI לפי תקן?

מים להזרקה WFI לפי תקן נשענים על שכבה כימית קומפנדיאלית (מונוגרף WFI) ועל שכבה הנדסית-תפעולית שנגזרת מדרישות GMP. בישראל התשתית המחייבת היא תקנות הרוקחים בנושא תנאי ייצור נאותים לתכשירים, שנאכפות בביקורות מקומיות ומגובות בהנחיות אירופיות.

מה שמפתיע ספקים חדשים בתחום הוא שאין תקן שמכתיב חומר או קוטר. הדרישה היא הוכחת התאמה לייעוד חומר שאינו משחרר לתווך, מחוסן בפני קורוזיה בטמפרטורות סניטציה, ניתן לניקוי ולניקוז, ומגובה בתעודות מקור.

מים להזרקה WFI בתעשיית הפארמה נבחנים לכן בשלושה מסמכים במקביל מפרט האיכות, מפרט התכן, ותיעוד ההוכחה שהתכן בוצע כפי שאושר. חסר אחד מהשלושה, והמערכת אינה עומדת בתקן גם אם המים מושלמים.

מהן דרישות מים להזרקה WFI מבחינת מוליכות, פחמן אורגני ואנדוטוקסינים?

דרישות מים להזרקה WFI מתחלקות לפרמטרים בזמן אמת ולפרמטרים מעבדתיים. מוליכות וטמפרטורה נמדדות מקוון ומהוות שער איכות רציף. TOC נמדד מקוון או במעבדה, ומספק אינדיקציה מוקדמת לאירוע ביולוגי או לשאריות סניטציה. עומס מיקרוביאלי ואנדוטוקסינים מגיעים באיחור של ימים, ולכן הם מדדים רטרוספקטיביים.

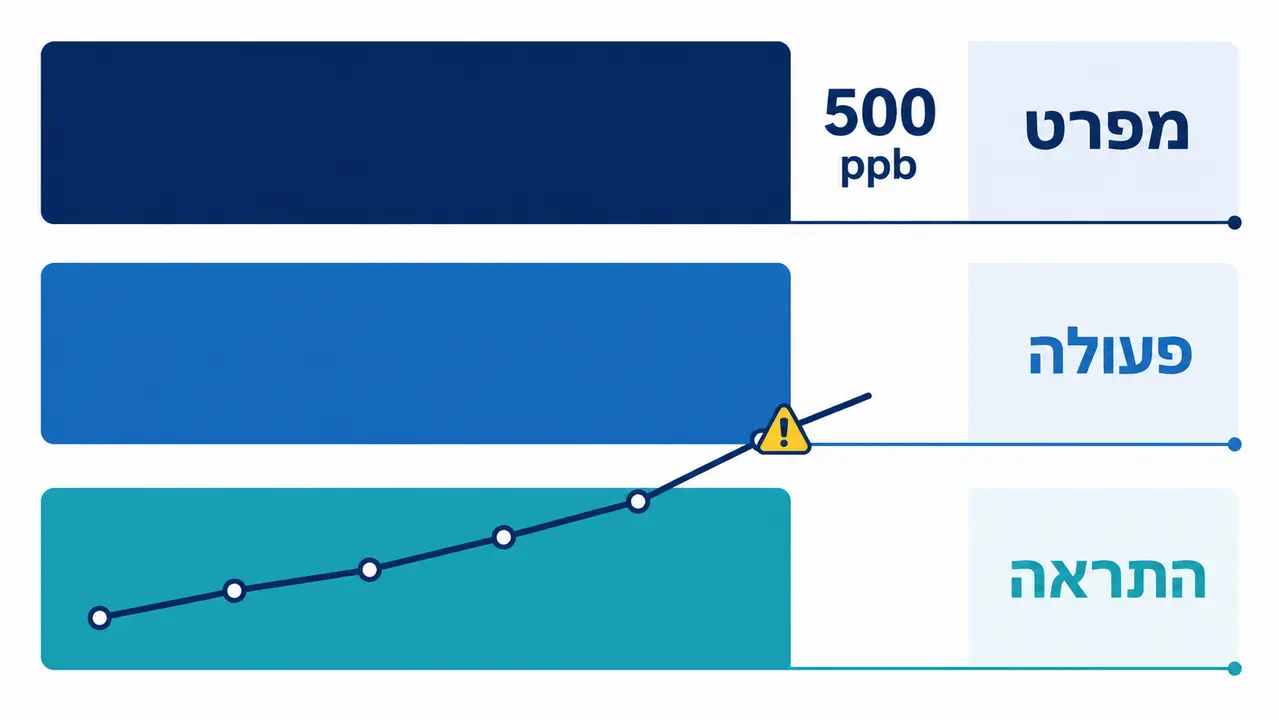

מכאן ההיגיון בקביעת גבולות: גבול המפרט הוא רגולטורי, גבול הפעולה נקבע מתחתיו, וגבול ההתראה נקבע מתחתיו על בסיס נתוני ולידציית הביצועים. במערכת WFI טיפוסית נגדיר התראה ב-100 ppb TOC ופעולה ב-250 ppb, כשהמפרט 500 ppb.

דוגמה לניתוח מגמה על פני 30 יום: ימים 1 עד 12, TOC בטווח 28 עד 34 ppb; ימים 13 עד 19, עלייה הדרגתית ל-52, 61, 74 ppb; יום 20, סניטציה תרמית; ימים 21 עד 30, חזרה ל-30 ppb. אף מדידה לא חרגה מהמפרט, אבל השיפוע העקבי הוא הסימן האמיתי לביופילם מתפתח.

פרמטרים בזמן אמת מול פרמטרים מעבדתיים במערכת WFI

כיצד בנויה מערכת מים להזרקה מלאה: מייצור דרך אגירה ועד הפצה?

מערכת מים להזרקה מורכבת משלושה מקטעים שנכשלים בדרכים שונות. ההפקה (Generation) כוללת טיפול מקדים, ריכוך, RO ולעיתים EDI, ואחריהם זיקוק רב-שלבי או מזקק דחיסת אדים. האגירה (Storage) היא מיכל היגייני עם נשם ובקרת טמפרטורה. ההפצה (Distribution) היא לולאת סחרור רציפה עם נקודות שימוש.

איכות המים ביציאה מהמזקק היא כמעט תמיד מעולה. הבעיות נולדות אחר כך. מדד ההצלחה האמיתי של מים להזרקה WFI הוא הפער בין נקודת הדיגום ביציאת הגנרטור לבין נקודת השימוש המרוחקת ביותר בקצה הלולאה, אחרי שבוע של תפוקה נמוכה.

כשמדובר בתכנון והקמת מתקן ייצור API שבו החומר הפעיל מיועד לתרופות להזרקה, אספקת WFI יציבה לשלבי הגיבוש והשטיפה הסופית הופכת לאילוץ תכנוני מוביל ולא לפרט מאוחר.

המכלולים הפונקציונליים של מערך ההפצה והמכשור

משאבת סחרור היגיינית עם אטם מקורר, מחליף חום צינור-במעטפת או פלטות היגייני לבקרת טמפרטורה בקו האספקה, שסתומי דיאפרגמה בזווית התקנה שמאפשרת ניקוז מלא, נשם עם פילטר הידרופובי 0.2 מיקרון ומעטפת חימום, וחיישני מוליכות, TOC, טמפרטורה, לחץ, ספיקה ומפלס. כל רכיב כאן הוא גם רכיב תהליכי וגם נקודת סיכון מיקרוביאלית.

איך מתכננים מיכל אגירה היגייני למים להזרקה למניעת זיהום וביופילם?

המיכל הוא הנפח שבו זמן השהייה הארוך ביותר במערכת. תכנון נכון מתחיל בתחתית קונית או משופעת עם ניקוז בנקודה הנמוכה ביותר, בלי אזור שטוח שבו נותרים 200 מיליליטר אחרי ריקון. כיפת המיכל מקבלת ספריי בול שמכסה 100 אחוז מהמשטח הפנימי, כולל אזור הצוואר והאביזרים, ונבדק בפועל בבדיקת ריבופלבין.

נשם האוויר הוא הכשל השקט הנפוץ ביותר במערכת מים להזרקה. כשמיכל 6,000 ליטר מתרוקן במהירות, הוא שואב אוויר מהחדר. פילטר הידרופובי 0.2 מיקרון עוצר חיידקים, אבל אם הוא מתעבה הוא נחסם וקורס. מכאן דרישת מעטפת החימום, בדיקת שלמות תקופתית והתקנה שמאפשרת ניקוז חזרה למיכל.

מבחינת דרישות מים להזרקה WFI, גם מיכל מתוכנן היטב מחייב סחרור רציף ובקרת מפלס שמונעת שהייה ממושכת ליד גבול תחתון.

איך מתכננים לולאת הפצה למים להזרקה לשמירה על סחרור רציף?

הכלל התפעולי המצוטט ביותר הוא מהירות זרימה של כמטר בשנייה בקו החוזר. הכלל האמיתי הוא מספר ריינולדס שמבטיח זרימה טורבולנטית בכל מקטע, גם כשכל נקודות השימוש פתוחות בבוקר יום שני. חישוב הידראולי שנעשה רק למצב הזרימה המקסימלי מפספס בדיוק את התרחיש שמוליד ביופילם מצב מנוחה עם שתי נקודות פתוחות בקצה.

שיפוע הצנרת אינו נושא אסתטי. בלולאת מים להזרקה WFI לפי תקן נדרשת ניקוזיות מלאה בכבידה, בשיפוע אופייני של אחוז לכל הפחות, לעבר נקודות ניקוז מוגדרות. אם אחרי ריקון נשארים כיסי מים בגלל תמיכה שהותקנה שגוי, המערכת אינה ניתנת לסניטציה.

בקו החוזר למיכל מותקנים חיישני טמפרטורה, לחץ ומוליכות. זו הנקודה הפחות מחמיאה במערכת, ולכן הנקודה שמלמדת עליה הכי הרבה.

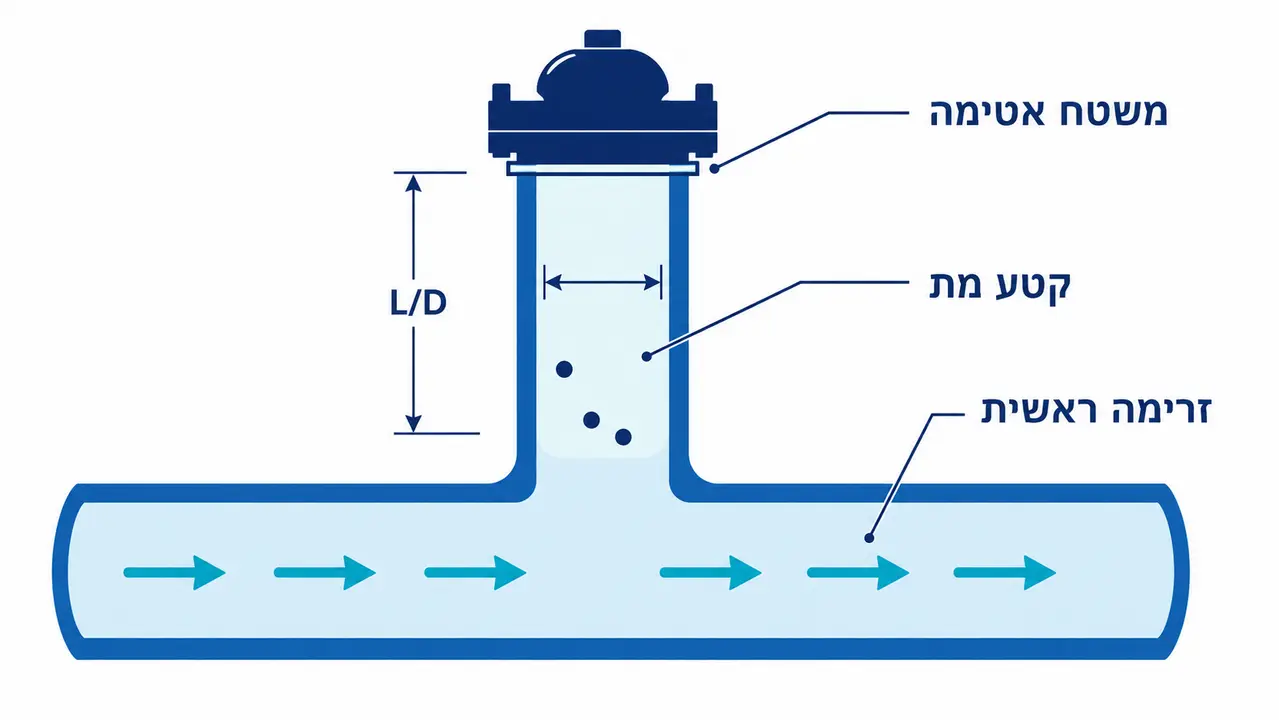

מהו קטע מת (Dead Leg) בלולאת מים להזרקה וכיצד מונעים אותו בתכנון?

קטע מת הוא הסתעפות מהזרימה הראשית שבה אין סחרור, ולכן המים בה עומדים. שם מתחיל הביופילם. הכלל ההנדסי המקובל הוא יחס אורך לקוטר, כאשר האורך נמדד מהקיר הפנימי של הצינור הראשי עד למשטח האטימה של הנקודה. השאיפה בפרויקטים חדשים היא יחס קטן מ-2, ובנקודות שימוש קריטיות אף פחות.

בפועל, מרבית הקטעים המתים במערכת מים להזרקה לא הופיעו בתכנון. הם נוספו בשטח חיישן שהוזז, נקודת דיגום שנוספה, שסתום שהוחלף בגרסה עם גוף ארוך יותר. לכן איתור קטעים מתים דורש שלוש שכבות בדיקה. סקירת P&ID ושרטוטים איזומטריים בשלב התכן, בדיקה במודל תלת-ממדי לפני ייצור הצנרת, וסיור פיזי בשטח עם סרט מידה מול מודל, אחרי ההתקנה ולפני ההסמכה.

מניעת קטעי מת בתכנון לולאת הפצה למים להזרקה

מה עדיף: לולאת מים להזרקה חמה או מערכת אמביאנטית קרה?

לולאה חמה בטווח 70 עד 80 מעלות צלזיוס מונעת התרבות מיקרוביאלית באופן רציף. זו הסיבה שהיא נשארה ברירת המחדל במתקנים סטריליים גדולים. לולאה אמביאנטית חוסכת אנרגיה משמעותית ומאפשרת שימוש ישיר במים בטמפרטורת החדר, אבל היא מעבירה את כל האחריות המיקרוביאלית לאסטרטגיית סניטציה ולמשמעת תפעולית.

קריטריון	לולאה חמה (70-80°C)	לולאה אמביאנטית
שליטה מיקרוביאלית	רציפה, מבנית	תלויה בסניטציה מתוכננת
שיטת סניטציה	תרמית מתמדת, SIP תקופתי	אוזון רציף או תרמית מחזורית
צריכת אנרגיה	גבוהה, קיטור וחשמל	נמוכה, לעיתים דרוש קירור
בטיחות מפעילים	סיכון כוויה, נדרשים מקררי POU	שימוש ישיר, סיכון נמוך
מורכבות מכשור	בינונית	גבוהה, גנרטור אוזון ו-UV להרס
התאמה למתקן	לולאות ארוכות, ריבוי POU	מתקנים עם צריכה קרה מובהקת

במתקן חדש אנחנו בוחנים זמינות קיטור נקי ומספר נקודות השימוש. בפרויקט שדרוג במתקן קיים, השיקול המכריע הוא לרוב האם התקרה הטכנית מאפשרת בכלל שיפועים וניקוז לצנרת חדשה. מים להזרקה WFI בתעשיית הפארמה מייצרים כאן דילמה שאין לה תשובה גנרית.

כיצד מבצעים סניטציה למערכת מים להזרקה: סניטציה תרמית מול אוזון?

סניטציה תרמית מבוססת על סחרור מים ב-80 מעלות ומעלה לפרק זמן מוגדר, כשהקריטריון הוא הגעת הטמפרטורה לנקודה הקרה ביותר בלולאה, לרוב קצה הענף המרוחק. לא הטמפרטורה במיכל. מדידה בנקודה הלא נכונה היא אחת הטעויות שאנחנו מוצאים בפרוטוקולים שאושרו בעבר.

סניטציה באוזון מתאימה ללולאות קרות. האוזון נוצר במיכל או בזרם צדדי, מוחזק בריכוז שנקבע בוולידציה, ומפורק בקרינת UV באורך גל 254 ננומטר לפני נקודות השימוש. הדרישה הקריטית היא אימות שאריות: אם מפעיל פותח נקודת שימוש בזמן מחזור אוזון, המים אינם עומדים בתקן.

פרוטוקול סניטציה שעומד בדרישות מים להזרקה WFI חייב לתעד טמפרטורה או ריכוז, זמן מגע, נקודות מדידה, קריטריוני קבלה, אימות פינוי שאריות, ודיגום לפני ואחרי. מים להזרקה WFI לפי תקן אינם רק תוצאה, אלא תהליך מוכח.

אילו חומרי מבנה, איכות ריתוך ורמת גימור נדרשים בצנרת WFI?

הבחירה הנפוצה היא נירוסטה 316L בעלת תכולת פחמן נמוכה, לעיתים בדרישת יחס גופרית מבוקר לשיפור יכולת הריתוך. חספוס פני שטח פנימי נדרש בדרך כלל ברמה של Ra קטן מ-0.6 מיקרומטר, אחרי ליטוש מכני או אלקטרוליטי, ואחריו פסיבציה שמשקמת את שכבת הכרום ומונעת קורוזיה מקומית.

הריתוך הוא הפרק שבו נופלים פרויקטים. ריתוך אורביטלי אוטומטי, WPS מאושר, קופון ייחוס לכל מכונה ולכל יום עבודה, יומן ריתוך ממוספר, ובדיקת בורוסקופ פנימי לאחוז מוגדר מהריתוכים. ריתוך עם חדירה פנימית או חמצון פנימי הוא חריץ, וחריץ הוא בית לביופילם.

בביקורות תשתיות, ובהתאם לנהלי המכון לביקורת ולתקנים של חומרי רפואה, מבקשים לראות את השרשרת המלאה תעודת חומר, מספר מלאי, מיקום בצנרת, ריתוך, בודק. מערכת מים להזרקה בלי מעקביות חומרים אינה מערכת מים להזרקה WFI לפי תקן.

איזה מערך מכשור ובקרה חובה להטמיע בלולאת המים להזרקה?

המכשור המינימלי כולל מוליכות עם פיצוי טמפרטורה, TOC מקוון, טמפרטורה בכניסה וביציאה של מחליף החום ובקו החוזר, לחץ והפרש לחצים על פילטרים, ספיקה בקו החוזר ומפלס במיכל. מיקום החיישן חשוב לא פחות מדיוקו חיישן מוליכות שמותקן בקו האספקה בלבד לא יגלה הידרדרות בענף מרוחק.

האוטומציה צריכה לנהל התראות מדורגות, לחסום נקודות שימוש כשהמים מחוץ למפרט, ולשמור רשומות באופן שאינו ניתן לשינוי, כולל חתימות אלקטרוניות ומסלול ביקורת. זו דרישה שנבדקת בפועל, ולא רק מוצהרת.

אצלנו הטמעת מערכות בקרה מתקדמות נעשית כחלק בלתי נפרד ממהלך של בניית מפעל ביולוגי ומערכות תהליך מורכבות, כדי שדרישות מים להזרקה WFI ידברו את אותה שפת נתונים כמו ה-BMS וה-EMS.

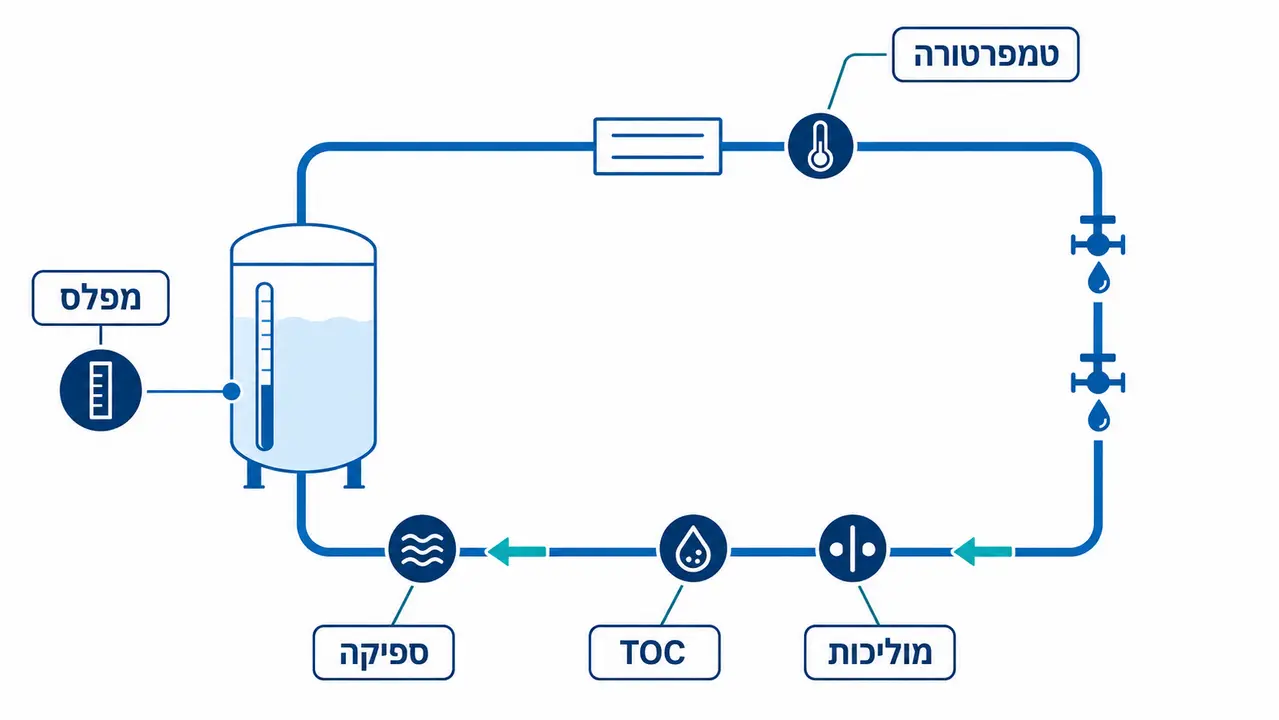

מכשור ובקרה נדרשים בלולאת הפצה של מים להזרקה

מה כוללת ולידציה מלאה למערכת מים להזרקה (DQ, IQ, OQ, PQ)?

DQ מוכיח שהתכן עונה על ה-URS, כולל מטריצת עמידה בדרישות, חישובים הידראוליים וניתוח סיכונים. IQ מאמת התקנה תעודות חומר, יומני ריתוך, בדיקות ניקוזיות, כיול מכשור, מיקום חיישנים מול P&ID. OQ מאמת פונקציונליות בטווחי התפעול מחזורי סניטציה, התראות, בלימות, מעבר בין מצבים.

PQ בנוי בשלבים. שלב ראשון בן שבועיים עד ארבעה שבועות עם דיגום יומי מכל נקודה, שלב שני של כשלושים יום עם תדירות מופחתת, ושלב שלישי שנמשך שנה שלמה ובודק גם השפעות עונתיות על מי ההזנה. מים להזרקה WFI לפי תקן מוכחים ביציבות לאורך זמן, לא בדיגום מוצלח אחד.

FAT רטוב במפעל היצרן, שבו הגנרטור מייצר מים בפועל, יחד עם SAT מסודר, מקצרים את משך ההסמכה בשבועות ומורידים סיכון של תיקוני שטח. כך נראה פרויקט מים להזרקה WFI בתעשיית הפארמה שנמסר בזמן.

כיצד בונים תוכנית דיגום וניטור שגרתית לנקודות שימוש (POU)?

תוכנית דיגום נבנית על מפת נקודות ולא על תדירות שרירותית. מגדירים את נקודות הסיכון, מדרגים אותן לפי השפעה על המוצר, ומתאימים תדירות ובדיקות.

נקודה	בדיקות	תדירות טיפוסית בשגרה
יציאת גנרטור	מוליכות, TOC, מיקרוביאלי, אנדוטוקסין	שבועי
מיכל אגירה	מיקרוביאלי, אנדוטוקסין	שבועי
קו חוזר	מוליכות, TOC רציף, מיקרוביאלי	שבועי
נקודות שימוש קריטיות	מיקרוביאלי, אנדוטוקסין, TOC	שבועי עד דו-שבועי
נקודות שימוש משניות	מיקרוביאלי	רוטציה חודשית

הדיגום עצמו הוא מקור נפוץ לתוצאות שגויות. נדרש נוהל אחיד חיטוי פתח, שטיפה של נפח מוגדר, מכל סטרילי, מגע מינימלי, ותיעוד שם הדוגם. דרישות מים להזרקה WFI כוללות גם סקירת מגמות תקופתית שמזהה שיפוע שלילי לפני חריגה, ולא רק השוואה לגבול.

מהן נקודות הכשל הנפוצות במערכות מים להזרקה וכיצד מונעים אותן?

הכשל השכיח ביותר הוא ביופילם שנוצר בעקבות הפסקת סחרור, בדרך כלל אחרי השבתה מתוכננת שבה איש לא הגדיר מה עושים עם הלולאה. אחריו קריעה או שחיקה של דיאפרגמה בשסתום שמייצרת חריץ נסתר, חדירת זיהום דרך נשם שהתעבה, ועליית מוליכות בגלל נזילה פנימית במחליף חום שמערבבת מי קירור עם WFI.

לכן בבדיקה לפני מסירה אנחנו עוברים על שש שאלות. האם כל מקטע מתנקז בכבידה ללא כיסים. האם כל יחס L/D תועד ונמדד בשטח. האם הטמפרטורה בסניטציה הגיעה לנקודה הקרה ביותר ולא רק למיכל. האם נשם המיכל מחומם ונבדק לשלמות. האם מחליף החום נבדק ללחץ דיפרנציאלי לגילוי נזילה פנימית. האם יש נוהל כתוב להשבתה ולהחזרה לשירות של מערכת מים להזרקה, כולל דיגום קבלה מחדש. מים להזרקה WFI סובלניים לחומרה בינונית ולא סובלניים לנהלים חסרים.

כמה עולה מערכת מים להזרקה ואילו גורמים משפיעים על עלויות ההקמה והתפעול?

שני מתקנים עם אותה ספיקה נומינלית של 1,000 ליטר לשעה יכולים להיפרד בעלות ההקמה בפער דו-ספרתי באחוזים. ה-CAPEX נקבע לפי שיטת ההפקה, נפח מיכל האגירה שנגזר מפרופיל הצריכה ולא מהספיקה, אורך לולאות החלוקה ומספר נקודות השימוש, רמת האוטומציה ודרישות הרשומות, וחומרי המבנה ורמת הגימור.

ה-OPEX מרוכז בארבעה מקומות: אנרגיה לחימום או לקירור, שהיא הפריט הדומינטי בלולאה חמה; תחזוקת משאבות, אטמים ודיאפרגמות; החלפת מסננים ומסנני נשם עם בדיקות שלמות; ומי הזנה, ריכוך וכימיקלים לטיפול מקדים, כולל תוצרת דחייה של ה-RO.

הפרמטר שנשכח בתקצוב מים להזרקה WFI בתעשיית הפארמה הוא עלות זמן ההשבתה לסניטציה. מערכת שדורשת שש שעות פעמיים בשבוע גוזלת קיבולת ייצור, וזה סעיף שמופיע ביומן הייצור ולא בהצעת המחיר.

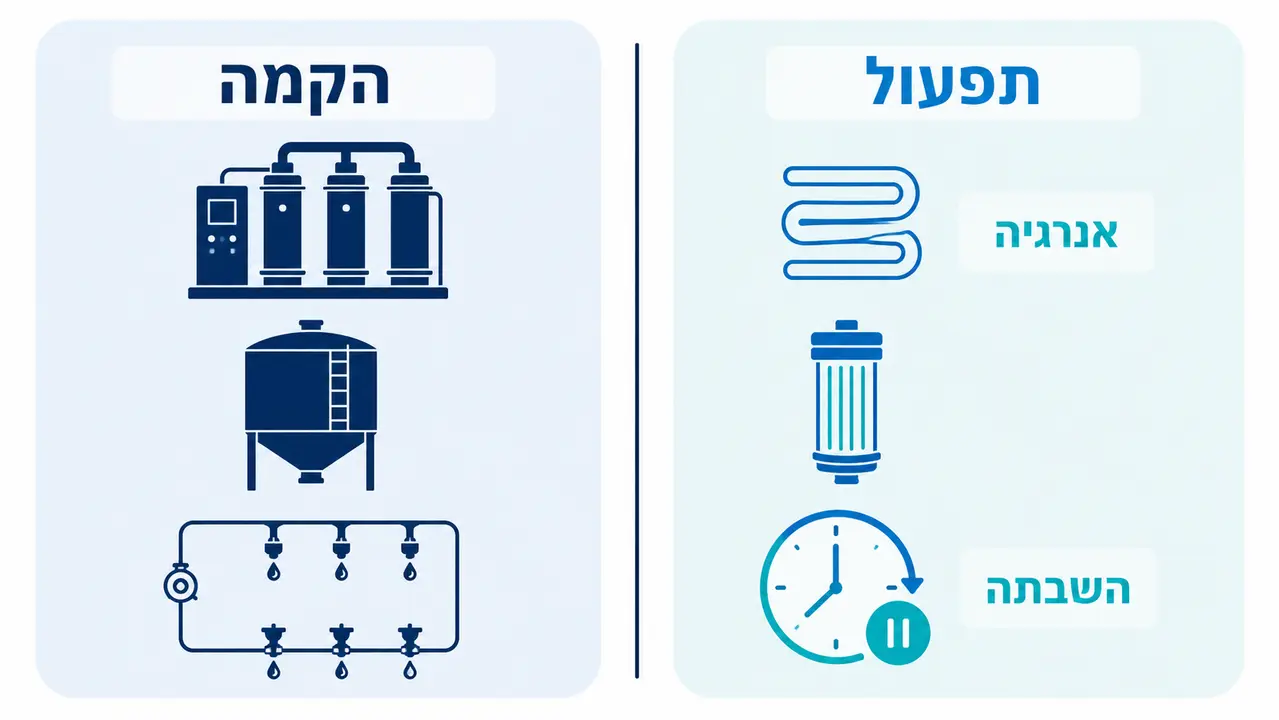

גורמי CAPEX ו-OPEX במערכות מים להזרקה

כיצד לבחור ספק ואינטגרטור לתכנון והקמת מערכת מים להזרקה?

בבחירת שותף למערכת מים להזרקה כדאי לבדוק ארבעה דברים. ניסיון מוכח בסביבות מפוקחות מול FDA, EMA ומשרד הבריאות, ולא רק במפעלי תעשייה כללית. יכולת תכנון כוללת של הפקה, אגירה והפצה תחת אחריות אחת, כדי שלא תמצאו את עצמכם מגשרים בין ספק גנרטור לקבלן צנרת. חבילת תיעוד ולידציה מלאה שנמסרת כמוצר ולא כנספח. ויכולת שירות ותמיכה שוטפת, כולל חלפים לאטמים ולדיאפרגמות.

בביופרמקס אנחנו מלווים מערכות מים להזרקה WFI לפי תקן מהגדרת ה-URS ועד לסקירת מגמות בשנה השלישית, עם כל הדיסציפלינות ההנדסיות תחת קורת גג אחת ומעל 40 שנות ניסיון בהקמת מתקני ייצור ביו-פרמצבטיים.

אם אתם בוחנים תשתית קיימת שמייצרת חריגות חוזרות, או מתכננים מערך חדש לקו סטרילי, דברו איתנו בטלפון 072-391-0742 ונבנה יחד את מפת ההחלטות ההנדסית.

מוצרים נוספים שכדאי להכיר

שאלות נפוצות

מערכת מים להזרקה טובה נבנית מהחלטות קטנות שנשמרות לאורך שנים, לא רק מבחירת ציוד איכותי בשלב ההקמה. תכנון נכון של לולאה, מכשור ותוכנית סניטציה הוא ההבדל בין מתקן שעומד בביקורות בלי מאמץ לבין מתקן שרודף אחרי חריגות.
