‏שדרוג מתקן פרמצבטי: דרישות, שלבים ופתרונות הנדסיים מתקדמים

שדרוג תשתיות הנדסיות במתקן פרמצבטי פעיל, ללא עצירת קווי הייצור

מנהל ההנדסה מקבל דוח ביקורת עם שבע הערות. שלוש מהן טכניות לחלוטין: מפל הלחצים בין מבואת ההלבשה לאזור המילוי יורד מתחת ל‑10 פסקל בכל פתיחת דלת, נקודת דגימה של מים מטופלים ממוקמת אחרי מלכודת שאי אפשר לנקז, ותקרת השירות מעל חדר האריזה הראשונית לא מאפשרת גישה לתחזוקת מסנן סופי בלי להיכנס לאזור מסווג. הייצור ממשיך לרוץ, שלוש משמרות, עם התחייבויות אספקה לרבעון הבא.

זו נקודת ההתחלה של רוב פרויקטי השדרוג שאנחנו נכנסים אליהם. לא דף לבן, אלא מבנה קיים עם תשתיות בנות עשרים שנה, תיעוד חלקי, ולוח זמנים שנקבע על ידי מחלקת התכנון ולא על ידי המהנדסים.

המאמר הזה מסכם את שיטת העבודה שלנו, איך מחליטים אם לשדרג או לבנות מחדש, איך מבצעים חיבורי תשתית בלי לפסול אצווה, ומה בדיוק צריך להיות על השולחן כשהמבקר חוזר.

מוצרים נבחרים

מכונת שטיפת בקבוקים RW-250

לפרטים והצעת מחיר

מכונת שטיפת בקבוקים RW-500

לפרטים והצעת מחיר

מכונת שטיפת בקבוקים RW-800

לפרטים והצעת מחיר

מכונת שטיפת בקבוקים RW-1150

לפרטים והצעת מחיר

מה זה שדרוג מתקן פרמצבטי ומתי נדרש לבצע אותו?

שדרוג מתקן פרמצבטי הוא פרויקט הנדסי‑רגולטורי שמטרתו להתאים אתר ייצור קיים (Brownfield) לדרישות איכות, תפוקה ורגולציה מעודכנות, תוך שמירה על רציפות הייצור באזורים שאינם בתכולת העבודה.

הטריגרים חוזרים על עצמם. פערים שעלו בביקורת רגולטורית או בביקורת לקוח. בלאי בתשתיות קריטיות, למשל מערכת מים מטופלים שהחלה להראות טרנד עולה של ספירה מיקרוביאלית בלולאת ההחזרה. צורך בהגדלת כושר ייצור בעקבות רישום שוק חדש. הכנסת ציוד מתקדם כמו קו מילוי אספטי מבודד או ליאופיליזטור ייצור שדורש עומסי קירור וחשמל אחרים לגמרי.

האתגר האמיתי בשדרוג מפעל תרופות אינו הפתרון ההנדסי אלא הסביבה, כל קידוח, כל חיתוך צנרת וכל שינוי במאזן האוויר משפיעים על חדר שבו רצה כרגע אצווה מסחרית.

מתי נכון לבחור שדרוג מתקן קיים במקום הקמת מפעל חדש?

ההחלטה נופלת על שלושה צירים, שווי הנכס ההנדסי הקיים, זמן ההגעה לשוק, והיקף השינוי הטכנולוגי. אם מעטפת המבנה תקינה, גובה תקרת השירות מספיק וחדר המכונות מסוגל לשאת יחידת טיפול אוויר נוספת, שדרוג מפעל תרופות בתעשיית הפארמה יקצר את לוח הזמנים בחודשים רבים לעומת אתר חדש שדורש היתרי בנייה ותשתיות מאפס.

שדרוג מתאים במיוחד להגדלת קיבולת מתונה באותו קו טכנולוגי, להחלפת מערכת תשתית ממוקדת, להוספת מבואה או לתיקון פערי GMP נקודתיים. כשהשינוי רדיקלי, למשל מעבר מתכשירים מוצקים לביולוגיים, או כשפשוט אין שטח פיזי ליחידות טיפול האוויר הנדרשות, נכון לבחון פרויקט מלא של בניית מפעל פרמצבטי חדש במקום להילחם במגבלות המבנה הקיים.

איך מתחילים פרויקט שדרוג מפעל תרופות ללא עצירת הייצור?

מתחילים בסקר אתר שאורך ימים ולא שעות. פותחים תקרות, מודדים בפועל זרימות אוויר ומפלי לחצים, מאתרים את הצנרת שלא מופיעה באף תוכנית, ומאמתים את קיבולת הצ’ילר מול העומס האמיתי. במקביל נבנה מסמך דרישות משתמש (URS) הנדסי שמנוסח יחד עם התפעול, הבטחת האיכות והתחזוקה, כי דרישות שדרוג מפעל תרופות נגזרות משלושתם ולא רק מההנדסה.

אחר כך מגיעה תוכנית השלבים. מחלקים את התכולה למקטעים שניתן לבודד פיזית, מקימים מחסומים זמניים אטומים עם מפל לחץ הפוך שמושך אבק אל אזור העבודה, ומפעילים יחידות סינון ניידות.

חיבורי התשתית הקריטיים (Tie‑ins) מרוכזים לחלונות השבתה קצרים בסופי שבוע או בחגים, עם תרחיש חזרה לאחור מוכן מראש אם החיבור נכשל.

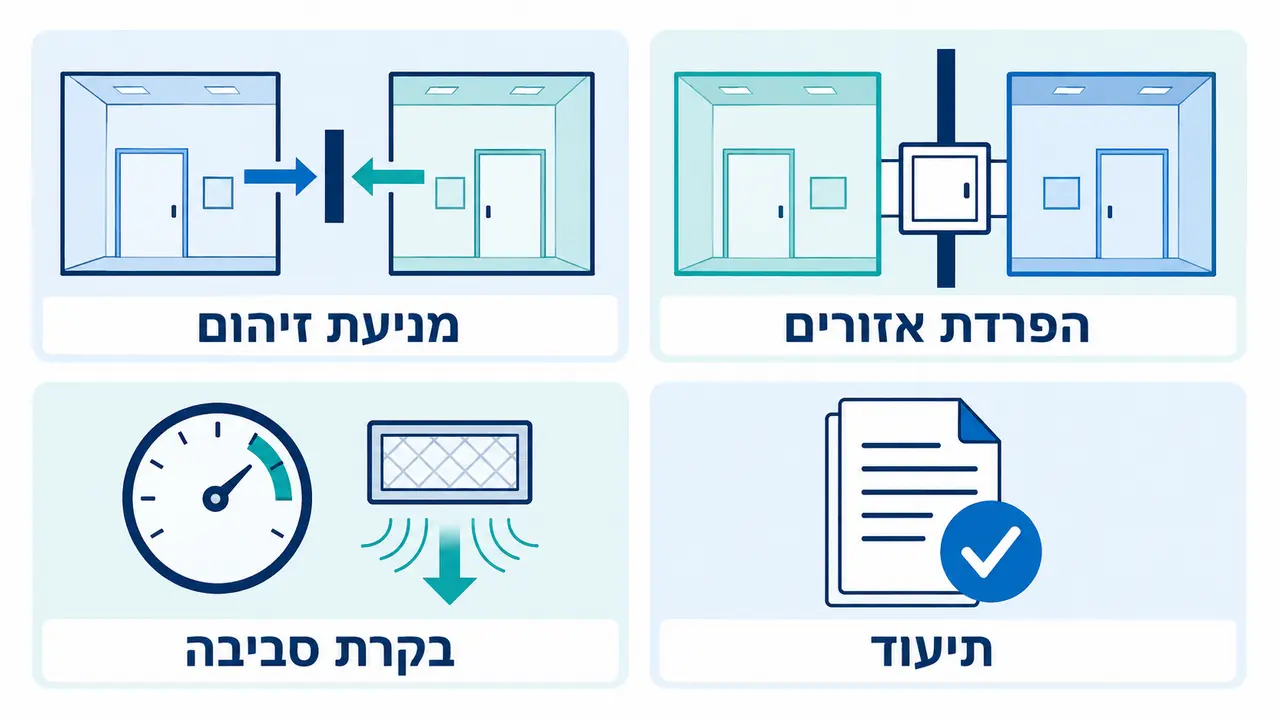

מהן דרישות הליבה המחייבות שדרוג מפעל תרופות לפי תקן GMP?

שדרוג מפעל תרופות לפי תקן נשען על ארבעה עקרונות, מניעת זיהום צולב, הפרדה פיזית או ארגונית בין אזורים בעלי סיכון שונה, בקרת סביבה מוכחת, ותיעוד לאורך כל מחזור החיים של המערכת. בישראל העיגון הוא בתקנות הרוקחים (תנאי ייצור נאותים לתכשירים), שמפנות בפועל להנחיות ה‑GMP האירופאיות, כפי שניתן לראות בנוסח התקנות שפורסם על ידי משרד הבריאות.

הרגולציה זזה. עדכון נספח 1 לייצור סטרילי, שנכנס לתוקף באוגוסט 2023, חייב אתרים רבים לכתוב אסטרטגיית בקרת זיהום מסודרת ולבחון מחדש מבואות, ניטור רציף ומערכות מבודדות. אתר שנבנה לפי הדרישות של 2005 לא בהכרח עומד בהן היום.

לכן כל רכיב בתכולה נכנס לניהול שינוי (Change Control) מובנה, עם הערכת השפעה על איכות המוצר לפני הביצוע ולא אחריו.

עקרונות ה-GMP המובילים כל החלטה הנדסית בפרויקט שדרוג

אילו מערכות ותשתיות קריטיות נכללות במסגרת שדרוג מתקן פרמצבטי?

ברוב הפרויקטים מוקד שדרוג מתקן פרמצבטי הוא מערכות מיזוג אוויר וסינון (HVAC), מעטפת החדרים הנקיים, מערכות מים מטופלים (PW ו‑WFI), אוויר דחוס נקי, גזים פרמצבטיים ומערכות ניקוז סגורות עם שוברי ואקום.

שכבה שנייה, שלרוב מוערכת בחסר בתקציב, היא הבקרה, מערכות BMS ו‑EMS עם חיישנים מנוטרים בזמן אמת, תיעוד נתוני אקלים בארכיון מוגן, הרשאות משתמש ורישום ביקורת אלקטרוני. מבקר שמבקש לראות טרנד לחץ של שלושה חודשים אחורה לא מתעניין בגיליון אקסל ידני.

האתגר ההנדסי המעשי נמצא מעל התקרה. החלפת צנרת נירוסטה מלוטשת בפלנום שגובהו 70 סנטימטר, מעל חדר נקי פעיל, דורשת ריתוך אורביטלי, אוהל בידוד וניטור חלקיקים רציף בחדר שמתחת.

כיצד לבצע שדרוג מערכות HVAC ומפל לחצים באזורים נקיים?

מערכת ה‑HVAC היא הבקרה הסביבתית עצמה, היא קובעת את מספר תחלופות האוויר לשעה, את יעילות מסנני ה‑HEPA בכניסה לחדר, ואת יציבות הלחות והטמפרטורה. שדרוג מתקן פרמצבטי לפי תקן מתחיל תמיד במאזן אוויר מחושב מחדש לכל האזור המושפע, לא רק לחדר שמשנים.

קסקדת לחצים עובדת כשיש עודף אוויר מבוקר שזורם מהאזור הנקי אל הפחות נקי דרך מרווחי דלת מוגדרים. הוספת מנדף, ארון בטיחות ביולוגית או מכונת שטיפה עם פליטת אדים משנה את המשוואה ושוברת את המדרג. עקרונות התכנון של מדרג לחצים, מבואות ואינטרלוקים מפורטים גם במסמך ההנחיות ההנדסי לתכנון חדרים נקיים.

עומסי חום של ציוד ייצור חדש הם הסיבה השכיחה ביותר לכך שמערכת קיימת מפסיקה לעמוד בטמפרטורה אחרי שדרוג מוצלח לכאורה.

תכנון אינטרלוקים ומעברי חומר ואדם

מבואה בלי אינטרלוק היא חור בקסקדה. הדרישה בסיסית, מניעת פתיחה בו‑זמנית של שתי דלתות, עם השהיה שמאפשרת לחדר להתאושש בין מעברים. במבואות כניסת עובדים (PAL) אנחנו מפרידים בין שלב פשיטת הבגד לשלב הלבישה הנקייה עם ספסל חוצה, ובמבואות חומר וציוד (MAL) מגדירים אם המעבר פסיבי או דינמי עם שטיפת אוויר.

בשדרוג של אתר קיים הבעיה היא לרוב מקום. כשאין שטח למבואה מלאה, בוחנים חלופות כמו תא מעבר קטן עם אינטרלוק וניטור, בשילוב נוהל תפעולי מבוקר, ומגבים את ההחלטה בהערכת סיכונים מתועדת. בדיקות התאוששות (Recovery Test) הן ההוכחה, מודדים כמה זמן לוקח לחדר לחזור לרמת החלקיקים המוסמכת אחרי הפרעה מכוונת, ומאמתים מול ISO 14644 בספירת חלקיקים במצב מנוחה ובמצב עבודה.

איך מנהלים תכנון זרימות (Flows) למניעת זיהום צולב בשדרוג מפעל?

מפת זרימות טובה מפרידה חמישה מסלולים, עובדים, חומרי גלם, תוצר בתהליך, מוצר מוגמר ופסולת. במבנה קיים כמעט תמיד מתגלה מסלול אחד שחוצה מסלול אחר, בדרך כלל החזרת ציוד מלוכלך לשטיפה שעוברת במסדרון נקי.

הפתרונות במבנה סגור הם מסלולים חד‑כיווניים ככל שהמבנה מאפשר, אזורי שהייה מבוקרים לעגלות ממתינות, והפרדה בזמן כשאי אפשר להפריד במרחב, מגובה בנוהל ניקוי בין קמפיינים. יישום עקרונות של תכנון מפעל GMP מתקדם מאפשר לייעל זרימות גם במעטפת מורכבת שלא תוכננה לכך מלכתחילה.

שלושה אזורים דורשים תשומת לב מרבית, רציף הפריקה וניקוי החיצוני של משטחים, חדר השקילה (Dispensing) עם תא זרימה למינרית ויניקה נגדית, ועמדות הדגימה.

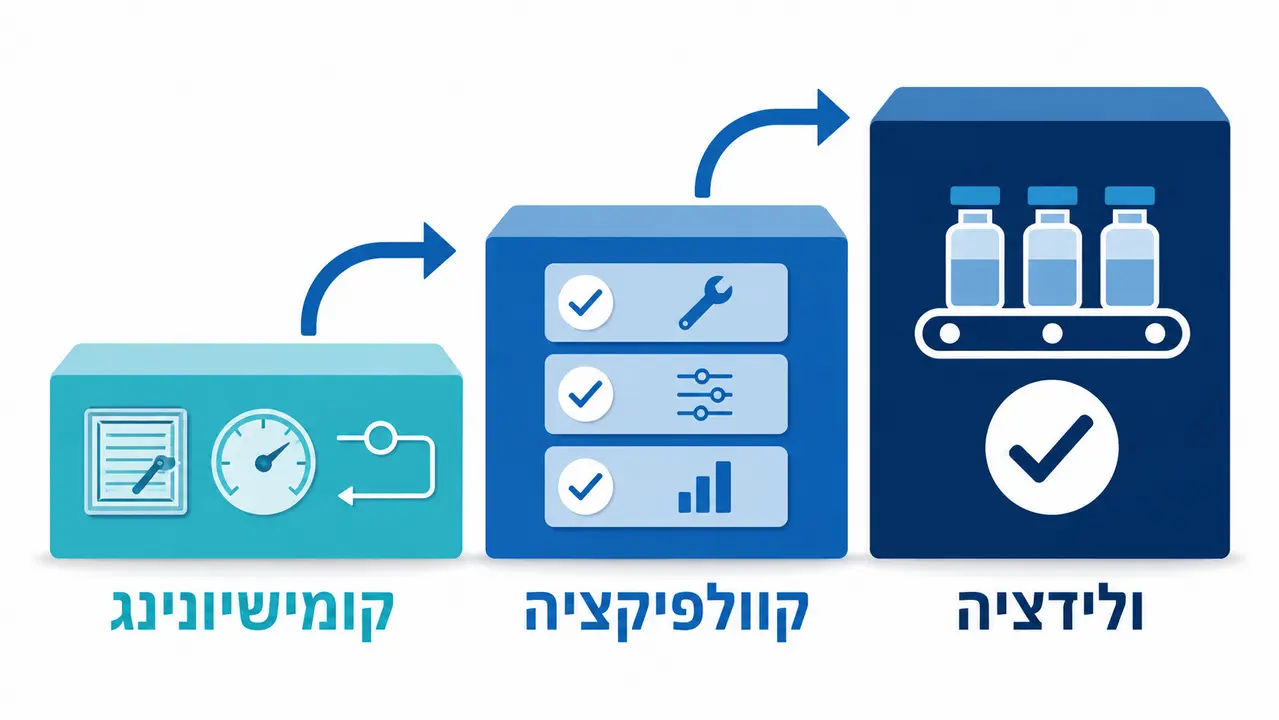

מה ההבדל בין קומישיונינג, קווליפיקציה וולידציה בשדרוג מתקן?

קומישיונינג (Commissioning) הוא ההוכחה ההנדסית שהמערכת הותקנה ופועלת לפי מפרטי התכנון, איזון זרימות, כיול מכשור, בדיקות פונקציונליות של לולאות בקרה ואיטום מערכת.

קווליפיקציה היא התהליך הרשמי תחת הבטחת איכות, ומורכבת מ‑IQ לאימות התקנה מול התכנון, OQ לאימות תפעול בטווחי העבודה, ו‑PQ לאימות ביצועים בתנאי ייצור אמיתיים. ולידציה היא הרובד העליון, אימות מתועד שתהליך הייצור כולו מניב מוצר שעומד באופן עקבי במפרטי האיכות.

בפרויקטי שדרוג מתקן פרמצבטי אנחנו עובדים בגישה משולבת C&Q, שבה בדיקה הנדסית שבוצעה תחת בקרת שינויים ומכשור מכויל מנוצלת גם כראיה בתיק הקווליפיקציה. זה חוסך סבבים כפולים ומקצר משמעותית את זמן ההשבתה, בתנאי שדרישות שדרוג מפעל תרופות הוגדרו מראש בתוכנית מוסכמת עם ה‑QA.

שלושת שלבי ההוכחה ההנדסית והרגולטורית בשדרוג מתקן

אילו מסמכים הנדסיים ורגולטוריים חובה להכין בפרויקט שדרוג?

סט המסמכים הוא מה שמחבר דרישה לבדיקה ובדיקה לשחרור. הבסיס: URS, בסיס תכנון הנדסי (BOD), והערכות סיכונים בגישת QRM לכל מערכת שמסווגת כבעלת השפעה ישירה על איכות המוצר.

מעליהם נבנית תוכנית אב לולידציה (VMP) ייעודית לתכולת השדרוג, שמגדירה מה נבדק, מי מאשר ומה קריטריוני הקבלה. בשטח מצטרפים פרוטוקולים ודוחות FAT, SAT, IQ, OQ ו‑PQ, לצד תיעוד סטיות וחריגות שנסגרות לפני שחרור לשימוש.

הרכיב שמפיל אתרים בביקורת הוא מטריצת עקיבות. אם דרישה מספר 47 ב‑URS קובעת מפל לחץ מינימלי של 12.5 פסקל בין שני חדרים, חייבת להיות שורה שמצביעה על סעיף ה‑OQ שבדק אותה, על התוצאה המדודה ועל אישור ה‑QA. נספח 15 להנחיות ה‑GMP האירופאיות מגדיר את עקרונות ההסמכה והוולידציה לאורך מחזור החיים.

כיצד לבצע ניתוח פערים (Gap Analysis) הנדסי לפני תחילת השדרוג?

סקר הפערים בודק חמישה רבדים מול הדרישות המחמירות, המבנה וחומרי הגמר, התשתיות והציוד, הנהלים, התיעוד, ונתוני הניטור ההיסטוריים. הנתונים ההיסטוריים הם המקור הכנה ביותר. טרנד של חריגות חלקיקים בחדר הלבשה מסוים בשעות הבוקר מספר על עומס עובדים שהתכנון המקורי לא צפה.

כל פער מדורג במטריצת סיכונים לפי חומרה, סבירות וגילוי. פער קריטי שמשפיע ישירות על איכות המוצר, כמו נקודת מבוי סתום בלולאת המים, מקבל עדיפות אחרת לגמרי מאשר שיפור ארגונומי בעמדת אריזה.

התוצר הוא דוח CAPA הנדסי, לכל פער, חלופה אחת או שתיים, אומדן תקציבי, השפעה על ייצור ולוח זמנים. זהו המסמך שמנהלי שדרוג מפעל תרופות לוקחים להנהלה כדי לקבל תקציב מבוסס ולא הערכה גסה.

מהם שלבי שדרוג קו ייצור קיים במפעל תרופות?

הרצף מתחיל באפיון תהליכי מול צוות הייצור, ממשיך בתכנון מפורט של הממשקים, ועובר לרכש הציוד עם בדיקות קבלה אצל היצרן (FAT). ה‑FAT הוא ההזדמנות האחרונה לגלות שמכונת שטיפת הבקבוקים דורשת לחץ אוויר גבוה מזה שהמפעל מספק, לפני שהיא נוחתת על רציף הפריקה.

בשלב הביצוע מפרקים את הציוד הישן, מכינים את ההזנות (חשמל, מים מטופלים, ניקוז, גזים ובקרה) תחת נוהל עבודה נקייה, ואז מתקינים, מבצעים SAT, מחברים למערכות המרכזיות ומריצים הרצות ניסיון וכיולים.

שירותי תכנון והקמת קו ייצור תרופות מבטיחים סנכרון מלא בין המכונה החדשה לבין מערכות המפעל הקיימות, כולל תיאום פרוטוקולי תקשורת מול ה‑BMS ואינטגרציה עם קווי אריזה קיימים במורד התהליך.

כמה זמן לוקח פרויקט שדרוג מתקן פרמצבטי ומהם הגורמים שמשפיעים עליו?

שדרוג ממוקד, למשל החלפת יחידת טיפול אוויר אחת עם הסמכה מחדש של שלושה חדרים, נע בין ארבעה לשמונה חודשים. שדרוג מערכתי שכולל מערכת מים מטופלים, מעטפת חדרים נקיים ובקרה חדשה חוצה בקלות שנה.

קיצור אמיתי מושג בשלוש דרכים, זיהוי מוקדם של פריטי רכש ארוכי אספקה והזמנתם עוד בשלב התכנון המוקדם, כתיבת פרוטוקולי הבדיקה במקביל לביצוע, וניהול Fast‑track שבו הסמכת מערכות תשתית מתחילה לפני סיום העבודות הפנימיות.

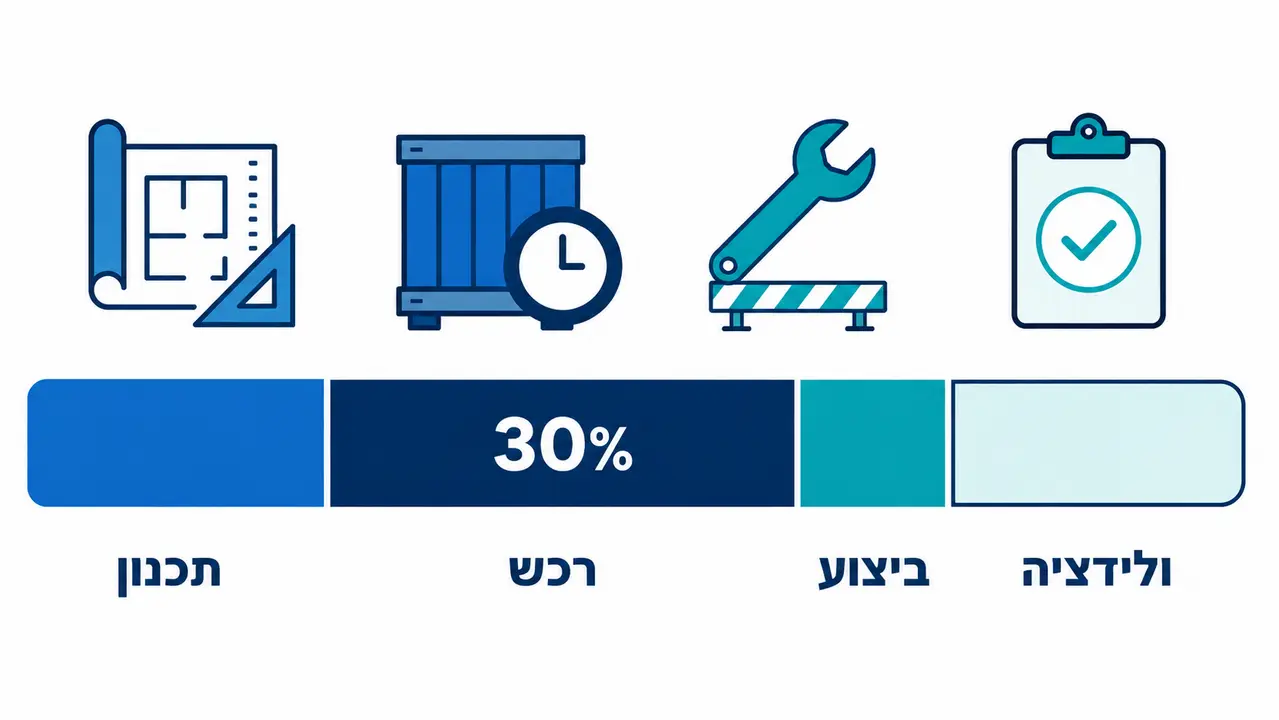

חלוקת לוח הזמנים בין תכנון, רכש, ביצוע וולידציה

אילו גורמים קובעים את עלות שדרוג מפעל תרופות?

התקציב מתחלק בגדול לארבעה מרכיבים, מערכות אוויר ותשתיות נקיות, בינוי ומעטפת חדרים נקיים, הנדסה וניהול פרויקט, ובדיקות והסמכה. היחס ביניהם משתנה דרמטית לפי סוג האתר. באתר סטרילי, מרכיב ההסמכה והניטור יכול להגיע לנתח כפול מזה שבאתר של מוצקים.

העבודה באתר פעיל היא מכפיל עלות שלא תמיד נכנס לאומדן הראשוני. משמרות לילה וסופי שבוע, מחסומים זמניים עם יחידות סינון, פרוטוקולי כניסה מחמירים לצוותי הקבלן, וניקוי מוגבר בין משמרות מייקרים את הביצוע.

אנחנו ממליצים על ניהול תקציב מבוסס סיכונים, רזרבה ייעודית לגילויים במבנה קיים, בנפרד מרזרבה כללית. שדרוג מפעל תרופות בבניין בן שלושים שנה יגלה כמעט תמיד עמוד, צנרת או כבל שאינם בתוכניות.

מהם הסיכונים המרכזיים בשדרוג מתקן פארמה וכיצד מנהלים אותם?

ארבעה סיכונים חוזרים, זיהום סביבתי של קווים סמוכים שפעילים במקביל, כשל בבדיקות ולידציה שמחייב סבב נוסף, עיכוב בהשבת האתר לפעילות אחרי חלון השבתה, וחריגה מלוח הזמנים שגוררת אי‑עמידה בהתחייבויות אספקה.

ניהול סיכוני איכות (QRM) לאורך כל מחזור החיים של הפרויקט אינו מסמך שנכתב פעם אחת בהתחלה. הוא מתעדכן אחרי סקר האתר, אחרי סגירת התכנון המפורט, ולפני כל חלון השבתה.

לכל פעולה שנוגעת במפעל הפעיל מגדירים נקודת החלטה Go / No‑Go עם קריטריונים מספריים, תוצאות ניטור חלקיקים בגבול אזור העבודה, מוכנות הצוות והחומרים, ותוכנית נסיגה שמחזירה את המערכת למצב מוסמך תוך פרק זמן ידוע. שדרוג מתקן פרמצבטי לפי תקן נמדד בסופו של דבר ביכולת להוכיח שליטה, גם כשמשהו משתבש.

כיצד להתכונן לביקורת משרד הבריאות לאחר ביצוע השדרוג?

לפני שחרור מחדש של קו ייצור נדרש להסדיר את הדיווח לרשויות. שינויים מהותיים בתשתית או בתהליך עשויים לחייב הגשה, ובמקרים מסוימים גם עדכון בתיק הרישום של התכשיר. הפיקוח על אתרי הייצור בישראל מתבצע על ידי יחידת הפיקוח על תנאי ייצור נאותים במשרד הבריאות, ובקרתה מכסה ייצור, אריזה ואחסון.

תיק האתר (Site Master File) חייב לשקף את המצב אחרי השדרוג, כולל תוכניות As‑Made של סיווגי חדרים, כיווני זרימת אוויר ומדרג לחצים. תוכנית ישנה על הקיר היא הזמנה לשאלה לא נעימה.

שדרוג מפעל תרופות לפי תקן נסגר בחבילת מסמכים אחת, דוחות ולידציה חתומים, סגירת כל הסטיות עם נימוק טכני, תעודות כיול תקפות למכשור הקריטי, ונהלי הפעלה מעודכנים שהצוות כבר הודרך עליהם.

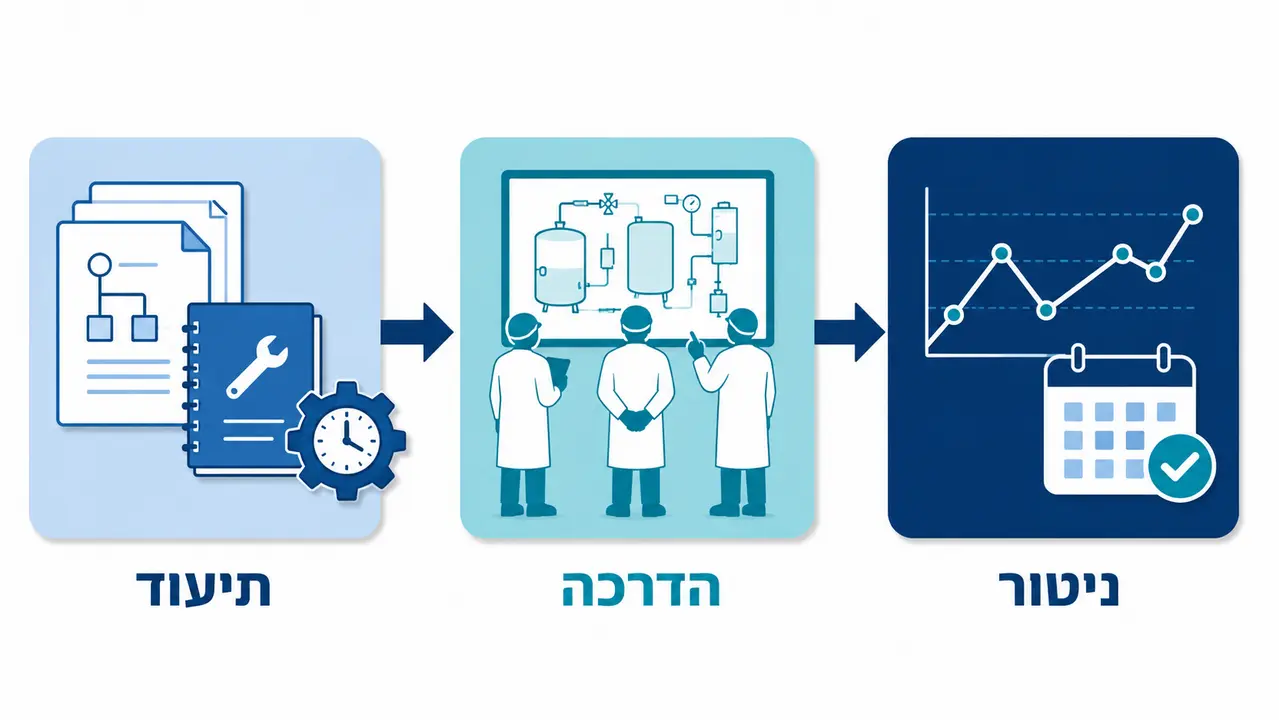

מה כולל תהליך מסירה תפעולית (Handover) מוצלח לצוות האתר?

המסירה היא המעבר ממסמכי פרויקט למסמכי תפעול. חבילת המסירה כוללת תיעוד טכני מלא, ספרי אחזקה של היצרנים, רשימת חלקי חילוף קריטיים עם זמני אספקה, ואישורי חומרים ותעודות ריתוך למערכות שבמגע עם המוצר.

אחר כך מגיעות ההדרכות, ולא רק לתחזוקה. צוות ההנדסה צריך להבין את לוגיקת הבקרה, התפעול את מגבלות המערכת, וה‑QA את משמעות ההתראות שיצוצו ב‑EMS. בלי זה, ההתראה הראשונה תיסגר בלי חקירה.

לבסוף נקבעת תוכנית ניטור סביבתי ותחזוקה מונעת מתמשכת, כולל מועדי הסמכה מחדש תקופתית. בביופרמקס אנחנו מלווים את השלב הזה כחלק מפתרון Turnkey מקצה לקצה, עם כל הדיסציפלינות ההנדסיות תחת קורת גג אחת. לתיאום סקר אתר או שיחה טכנית: 072-391-0742.

חבילת מסירה מלאה כוללת תיעוד, הדרכה ותוכנית תחזוקה מונעת

מוצרים נוספים שכדאי להכיר

LI-Filler – מכונת מילוי אספטית

לפרטים והצעת מחיר

מכונת מילוי BI-MI

לפרטים והצעת מחיר

ממלא מזרקים SY

לפרטים והצעת מחיר

מערכת טעינה ופריקה אוטומטית

לפרטים והצעת מחיר

שאלות ותשובות נפוצות על שדרוג מתקנים ומפעלי תרופות

שדרוג מתקן פרמצבטי הוא תרגיל בשמירה על שליטה תוך כדי תנועה. עם סקר אתר יסודי, מסמכי דרישות ברורים וגישת C&Q משולבת, אפשר להביא אתר ותיק לרמת תאימות עדכנית בלי לעצור אף אצווה בדרך. בביופרמקס אנחנו מלווים את התהליך הזה מקצה לקצה, מהסקר הראשוני ועד למסירה התפעולית לצוות האתר.
