‏מדריך לתכנון והקמת מערכת CIP SIP מתקדמת

מערכת CIP SIP בסביבת ייצור ביו-פרמצבטי מפוקחת

פרמנטר של 2,000 ליטר עבר SIP במחזור סטנדרטי. כל החיישנים הראו 121.5°C, זמן ההחזקה הושלם, הדוח נחתם. שלושה ימים אחר כך בדיקת ביו-בורדן באצווה הראתה חריגה, והחקירה הובילה לענף צנרת קצר בקוטר 1″, מתחת לשסתום דגימה, שבו נותר קונדנסט קר שמעולם לא הגיע לטמפרטורת היעד. לא היה שם חיישן. בשרטוט ה-P&ID זה נראה כמו פרט שולי.

זו התמצית של כל מה שנכתוב כאן. מערכת ניקוי וסטריליזציה במקום אינה “סקיד עם מיכלים ומשאבות”, אלא מערך הנדסי שבו הגיאומטריה של הצנרת, השיפועים, מיקום נקודות המדידה והלוגיקה של הבקר קובעים אם תוכלו להוכיח לרגולטור שהציוד באמת נקי ועקר. אנחנו בביופרמקס מלווים פרויקטים כאלה יותר מארבעה עשורים, ורוב הכשלים שראינו לא נבעו מרכיב פגום אלא מהחלטת תכנון שהתקבלה בשלב שבו עוד אפשר היה לתקן אותה בעיפרון.

הטקסט הבא מיועד למי שצריך לקבל החלטות: מנהלי הנדסה, מנהלי פרויקטים, ואנשי איכות וולידציה שיצטרכו בסוף לחתום על הפעלה שוטפת.

תוכן עניינים

1. מהי מערכת CIP SIP ומה היא באמת פותרת
2. CIP ו-SIP: למה אחד בלי השני לא שווה כלום
3. למי זה רלוונטי, ומה מיוחד בשוק הישראלי
4. הטעות שהכי יקר לתקן: תכנון חסר
5. Dead Legs: החשבון הפשוט שמכריע סטריליזציה
6. הפרמטרים שקובעים אם המחזור באמת עובד
7. מאילו רכיבים בנויה המערכת בפועל
8. Single-Tank מול Multi-Tank: מתי כל תצורה משתלמת
9. מרכזית או ניידת: שאלה של סטנדרטיזציה
10. איך נראה פרויקט הקמה מקצה לקצה
11. אוטומציה, מתכונים ותיעוד שעומד בביקורת
12. ארבעה כשלים שחוזרים בשטח
13. ולידציה: מ-DQ ועד הוכחת ניקיון על מוצר אמיתי
14. חשבון הכדאיות שמנהלים באמת מסתכלים עליו
15. מה מייחד ביצוע פרויקט באתר פארמה פעיל בישראל
16. צ’ק ליסט לבחירת ספק
17. מה כוללת מסירה שהאיכות באמת יכולה לאשר

מוצרים נבחרים

מהי מערכת CIP SIP ומה היא באמת פותרת

Clean-in-Place הוא תהליך ניקוי כימי ומכני של פנים הציוד והצנרת באמצעות סחרור תמיסות, ללא פירוק רכיבים. Steam-in-Place הוא שלב הסטריליזציה שמגיע אחריו, שבו קיטור נקי חודר לאותם נפחים עצמם ומחזיק אותם בטמפרטורה ובלחץ מוגדרים למשך זמן שנקבע מראש.

מערכת CIP SIP מאחדת את שני התהליכים תחת בקרה אחת, ובכך מייצרת שלושה דברים שקשה להשיג בניקוי ידני: הדירות בין מחזורים, ראיה מתועדת לכל פרמטר קריטי, וזמן מחזור צפוי שאפשר לתכנן סביבו לוח ייצור.

במסגרת תהליכי תכנון והקמת מתקני ייצור מפוקחים, המערכת מהווה אבן יסוד לשמירה על תנאים אספטיים. גישת בקרת הזיהום שמציב נספח 1 של ה-EU GMP לייצור מוצרים סטריליים מחייבת אסטרטגיה כוללת, ולא סדרת פעולות ניקוי מנותקות זו מזו.

CIP ו-SIP: למה אחד בלי השני לא שווה כלום

CIP מסיר מסה: שאריות מוצר, חלבונים מותכים, שומנים, משקעי מלחים, ביופילם בהתהוות. SIP הורג: מיקרואורגניזמים וגם נבגים עמידים, באמצעות חום לח.

הקשר ביניהם אינו סימטרי. ניקוי מושלם בלי סטריליזציה משאיר משטח נקי אך מאוכלס. סטריליזציה בלי ניקוי מוקדם מספיק גרועה יותר, מפני ששכבת שאריות אורגנית מתפקדת כמבודד תרמי ומגינה על אוכלוסיית החיידקים שמתחתיה. קיטור שנעצר על גבי משקע חלבוני לא הרג דבר, הוא רק אפה אותו אל הדופן.

ההבדל ההנדסי מתחדד בשלב ה-SIP. קיטור רווי מתעבה, והקונדנסט חייב להתנקז. צנרת מתפשטת תרמית ודורשת תמיכות שמאפשרות תנועה בלי לשבור שיפועים. ובנקודות הקרות ביותר, אלה שמגיעות אחרונות לטמפרטורה, נדרש חיישן שיקבע מתי מתחיל זמן ההחזקה. מערכות CIP SIP שתוכננו בלי מיפוי מוקדם של הנקודות הקרות מייצרות תיעוד יפה חסר משמעות.

למי זה רלוונטי, ומה מיוחד בשוק הישראלי

הקהל הקלאסי הוא ייצור אספטי של תמיסות להזרקה, אבל התמונה רחבה יותר. מתקני ביוטכנולוגיה עם ביו-ריאקטורים ומערכות קציר, קווי תרביות תאים, ייצור API עם כורים ומיכלי גיבוש, מפעלי נוזלים ואף קוסמטיקה מתקדמת ומזון בסיכון גבוה. המכנה המשותף הוא ציוד רב-מוצרי שעובר החלפות תכופות בין מוצרים.

אם אתם מנהלים קו שמייצר שלושה מוצרים שונים באותו מיכל, סיכון הזיהום הצולב הוא הנושא שיעלה ראשון בביקורת. אם אתם מנהלים ולידציה, השאלה תהיה איך אתם מוכיחים שהמחזור השלישי זהה לראשון.

מערכות CIP SIP בישראל פועלות תחת פיקוח יחידת הפיקוח על תנאי ייצור נאותים במשרד הבריאות, לצד ביקורות FDA ו-EMA במפעלים המייצאים. בפועל זה אומר שמערכת אחת צריכה לעמוד בכמה סטים של ציפיות תיעוד במקביל, וזה משפיע כבר על מבנה פרוטוקולי ההסמכה.

הטעות שהכי יקר לתקן: תכנון חסר

עלות שינוי בשלב ה-P&ID היא שעות תכנון. עלות אותו שינוי אחרי שהסקיד רותך והותקן היא פירוק, ריתוך חוזר, בדיקות מחדש והסמכה מחדש. עלות גילוי הבעיה בביקורת רגולטורית היא הפסקת ייצור.

שלושה גורמים הנדסיים קובעים את ביצועי המערכת יותר מכל רכיב שתקנו. הראשון הוא הידראוליקה: כדי להשיג פעולה מכנית אפקטיבית בקווי צנרת נדרשת זרימה טורבולנטית במהירות של כ-1.5 מטר לשנייה לפחות, ומכאן נגזרות ספיקות המשאבה, קטרי הקווים ומפלי הלחץ בכל ענף. השני הוא חלוקת העומסים התרמיים, כלומר האם מחליף החום מסוגל להביא את הנפח לטמפרטורת היעד בזמן סביר בלי הלם תרמי.

השלישי הוא האינטגרציה. תהליך, צנרת, חשמל ובקרה חייבים לשבת סביב אותו שולחן בשלב הרעיוני. תכנון מערכות CIP SIP שמתבצע בסדרה, כשכל דיסציפלינה מקבלת את הקודמת כעובדה מוגמרת, מייצר פשרות שאיש לא בחר בהן.

עקרונות Hygienic Design שאי אפשר לוותר עליהם

גימור פני שטח פנימיים בטווח Ra של 0.4 עד 0.6 מיקרומטר, לרוב עם אלקטרו-פוליש בקווים קריטיים, כדי לצמצם אחיזה מכנית של שאריות. חיבורי Tri-Clamp סניטריים במקום אוגנים עם מרווחים. ריתוכים אורביטליים מלאים בלי חדירה פנימית או צריבה.

שיפועים עצמיים בכל קו, בדרך כלל 1 עד 2 אחוז לכיוון נקודת ניקוז, כך שלא נשאר נוזל עומד אחרי השטיפה האחרונה. חומרים: נירוסטה 316L כברירת מחדל, ואטמים בתאימות FDA ו-USP Class VI כמו EPDM, PTFE או FFKM לפי הכימיה והטמפרטורה. אטם שלא עומד בקיטור חוזר ב-135°C יתנפח, יזחל ויהפוך למקור חלקיקים.

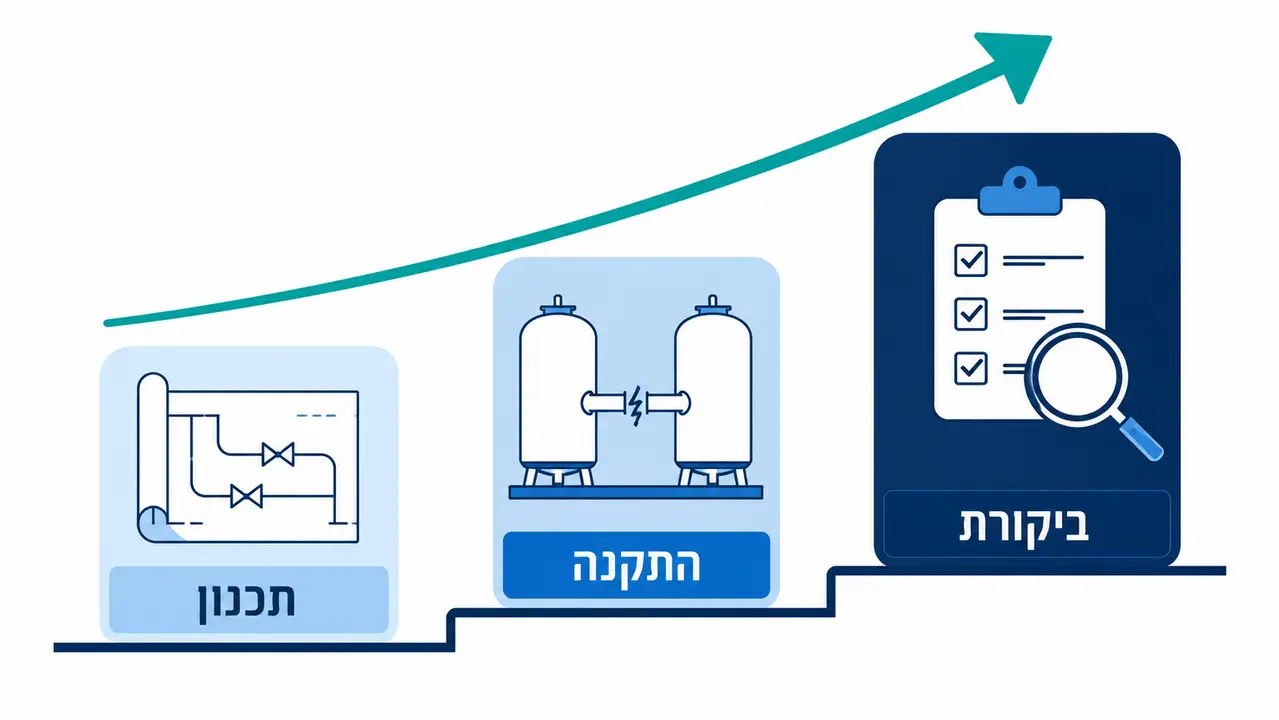

תכנון מוקדם ומדויק חוסך שינויים יקרים לאחר ההתקנה

Dead Legs: החשבון הפשוט שמכריע סטריליזציה

Dead Leg הוא מקטע צנרת שאין בו זרימה אקטיבית: ענף לשסתום דגימה, תוספת עתידית שנסגרה בפקק, קטע מעל שסתום שנשאר סגור. בשלב ה-CIP הנוזל לא סוחף אותו, ובשלב ה-SIP אוויר או קונדנסט נלכדים בו ומונעים מהקיטור להגיע לטמפרטורה.

הכלל המקובל לפי תקני ASME BPE הוא יחס L/D, אורך הענף חלקי קוטרו, ובפרויקטים ביו-פרמצבטיים שואפים לערך הקטן מ-2. בקו של 2 אינץ’ זה אומר שכל ענף ארוך מ-100 מ”מ בערך כבר דורש נימוק.

הכלים לצמצום קיימים: שסתומי Zero Dead Leg עם גוף משולב לקו הראשי, שסתומי דיאפרגמה בגוף T-block, ותכנון שממקם ענפים כלפי מטה כדי שקונדנסט יתנקז בכוח הכובד ולא יצטבר. בסקירת P&ID אנחנו סופרים את הענפים אחד אחד ומסמנים לכל אחד את ה-L/D המחושב. זו עבודה משעממת שמונעת חקירות סטייה.

הפרמטרים שקובעים אם המחזור באמת עובד

ל-CIP קיים מודל מוכר שנקרא מעגל Sinner, ולפיו יעילות הניקוי נשענת על ארבעה גורמים שמתחלפים זה בזה. זמן השהייה בכל שלב, טמפרטורת התמיסה, הפעולה הכימית שנקבעת לפי סוג החומר וריכוזו, והפעולה המכנית שמגיעה מהספיקה, מהלחץ ומאנרגיית הפגיעה של המתזים. הורדת טמפרטורה בעשר מעלות תדרוש פיצוי בזמן או בריכוז, ולא תמיד הפיצוי כלכלי.

ב-SIP הפרמטרים חדים יותר: טמפרטורה טיפוסית של 121°C עד 135°C, קיטור רווי בלחץ המתאים, וזמן החזקה שנגזר מערך F0 היעד. F0 של 15 דקות אינו שווה ל-15 דקות על השעון אלא לאינטגרל של הקטלה לאורך המחזור, והוא מחושב תמיד לפי הנקודה הקרה ביותר במערכת.

דרישת התיעוד עצמה מעוגנת ברגולציה. סעיף 21 CFR 211.67 מחייב נהלים כתובים לניקוי ותחזוקת ציוד ושמירת רשומות מתאימות.

מאילו רכיבים בנויה המערכת בפועל

מיכלי תהליך להכנה ואגירה של תמיסת סודה קאוסטית, חומצה ומים מטופלים מסוג PW או WFI, לרוב עם מעטפת חימום ובידוד. מחליף חום סניטרי, מסוג Shell & Tube או צלחות מרותכות, שמביא את התמיסה לטמפרטורת היעד תוך דקות ולא תוך רבע שעה.

משאבות סחרור והזנה בתקן 3A או EHEDG, כולל משאבת החזרה שמפנה את הנוזל מנקודת הצריכה חזרה לסקיד. אין טעם במשאבת הזנה חזקה אם נתיב ההחזרה חונק אותה.

מגושי שסתומים, ובמערכות מרובות צרכנים גם שסתומי Mixproof שמונעים מגע בין מדיות בעת כשל אטם. ומעל הכול המכשור: מדי מוליכות לזיהוי ריכוז ולקביעת סוף שטיפה, מדי ספיקה אלקטרומגנטיים, חיישני טמפרטורה ולחץ ומדידת מפלס. במערכות CIP SIP המכשור אינו אביזר נלווה, הוא הראיה היחידה שהמחזור התרחש כמתוכנן.

Single-Tank מול Multi-Tank: מתי כל תצורה משתלמת

בתצורת מיכל יחיד או Once-Through, התמיסה מוכנה, מוזרמת לצרכן ומופנית לניקוז בסיום. אין שימוש חוזר, ולכן אין גם סיכון להעברת שאריות ממחזור למחזור. בתצורה רב-מיכלית, מי השטיפה האחרונה נאגרים ומשמשים כ-Pre-rinse במחזור הבא, והתמיסה הכימית מוחזרת למיכל ייעודי לשימוש חוזר עד לגבול ריכוז שנקבע.

הבחירה נגזרת ממספר הצרכנים, מתדירות המחזורים ומרמת הסיכון לזיהום צולב בין מוצרים.

קריטריון	Single-Tank / Once-Through	Multi-Tank (2 עד 3 מיכלים)
שטח רצפה נדרש	קטן, מתאים לחדר טכני צפוף	גדול משמעותית, כולל גישה לתחזוקה
צריכת מים מטופלים	גבוהה, כל טיפה יורדת לניקוז	נמוכה, מי שטיפה אחרונה חוזרים כ-Pre-rinse
צריכת כימיקלים	גבוהה, ללא שימוש חוזר	נמוכה, עם בקרת ריכוז והשלמה
עלות הקמה (CAPEX)	נמוכה יחסית	גבוהה, יותר מיכלים ומכשור
עלות תפעול (OPEX)	גבוהה לאורך זמן	נמוכה במחזורים תכופים
סיכון זיהום צולב	מינימלי מעצם התכנון	דורש הפרדת מדיות ובקרת איכות תמיסה
מתאים במיוחד ל	קווי פיילוט, מוצרים ציטוטוקסיים, מתקן קטן	מפעל רב-קווי עם מחזורים יומיים

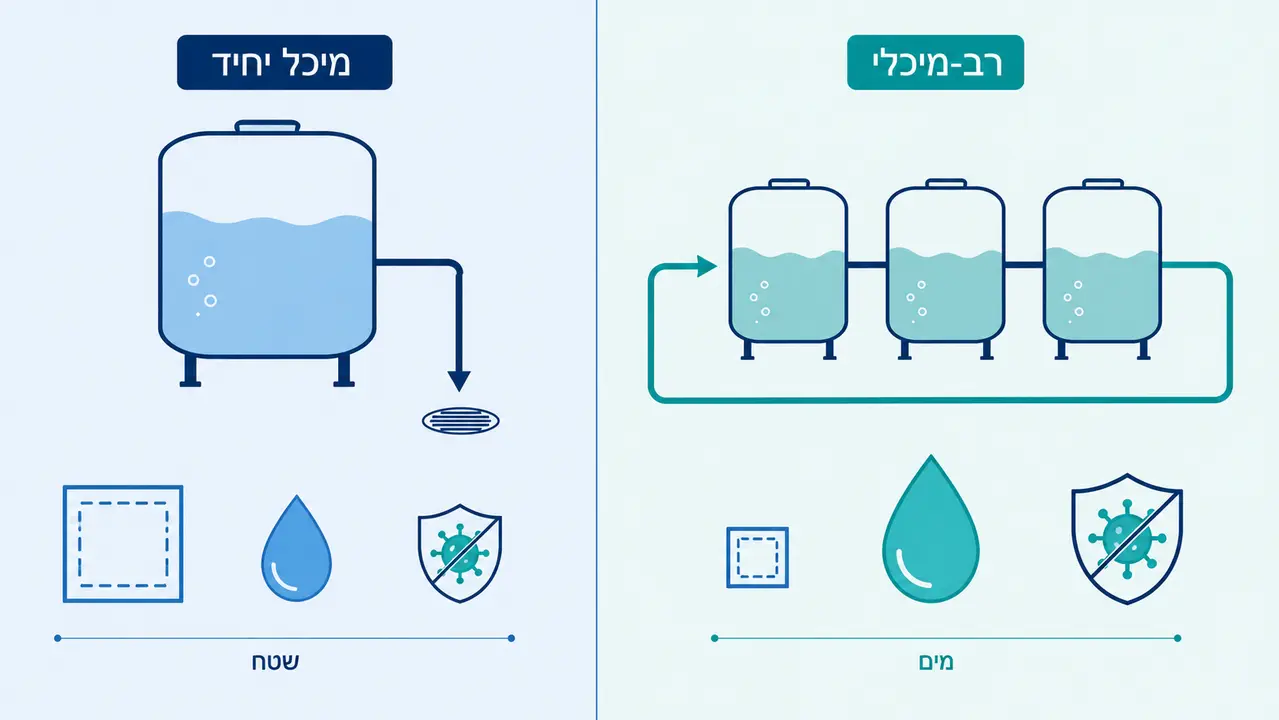

הבחירה בין Single-Tank ל-Multi-Tank נגזרת ממספר הצרכנים ומתדירות המחזורים

מרכזית או ניידת: שאלה של סטנדרטיזציה

מערכת CIP מרכזית מחוברת בצנרת קבועה לכל נקודות הצריכה, מריצה מתכונים מוגדרים לכל צרכן, ומייצרת אחידות מלאה בין מחזורים. סקיד נייד על גלגלים מתחבר ידנית לציוד המיועד, ומאפשר גמישות במתקנים שבהם הנחת צנרת קבועה אינה ריאלית.

ההבדל האמיתי אינו בציוד אלא במידת התלות במפעיל. בסקיד נייד, מי שמחבר את הצינור הגמיש קובע בפועל את נתיב הזרימה, ומכאן שגם את איכות הניקוי.

פרמטר	מערכת מרכזית	סקיד נייד
מספר צרכנים	ריבוי קווים ומיכלים	צרכן אחד עד שניים במקביל
רמת אוטומציה ותיעוד	מלאה, דוח מחזור אוטומטי לכל צרכן	חלקית עד מלאה, תלוי חיבור ידני
זמני Changeover	קצרים וצפויים	תלויים בזמן ההתחברות והפירוק
CAPEX	גבוה, כולל תשתית צנרת	נמוך יחסית
סיכון לסטיית תפעול	נמוך, נתיב קבוע ומאומת	גבוה יותר, תלות במפעיל
נקודת החלטה טיפוסית	מעל 4 עד 5 מחזורים ביום	מתקן פיילוט, שלב הרחבה, מגבלת מקום

איך נראה פרויקט הקמה מקצה לקצה

הכול מתחיל באפיון URS שמגדיר את סוג הלכלוך, את המדיות, את מספר הצרכנים ואת דרישות הרגולציה והתיעוד. משם עוברים לתכנון מפורט: P&ID עם מספור שסתומים ומכשור, מודל תלת-ממדי של הסקיד, חישובי ספיקה ונפחים ומפרטי רכיבים.

שלב הייצור כולל ריתוך אורביטלי עם תיעוד ריתוך מלא, בדיקות NDT ואנדוסקופיה לריתוכים פנימיים, וניקוי פסיבציה. לאחר מכן מגיע FAT במפעל היצרן, שבו מריצים מים, בודקים לוגיקת בקרה, אינטרלוקים ואזעקות עוד לפני שהמערכת יוצאת למשלוח. ה-SAT באתר סוגר את המעגל מול תשתיות המפעל האמיתיות.

חברות המובילות פתרונות הנדסה ואינטגרציה לפרויקטים תהליכיים מעניקות מעטפת מלאה משלב ה-URS ועד המסירה, וזה מה שמונע את הפער הקלאסי שבו ספק הסקיד מאשים את מתכנן הצנרת. הקמת מערכות CIP SIP בסביבת GMP היא פרויקט אינטגרציה, לא רכש ציוד.

מה חייב להופיע ב-URS

סוגי המדיות וזמינותן: PW, WFI, קיטור נקי בלחץ ובאיכות מוגדרים, אוויר דחוס וקיטור תעשייתי. מספר הצרכנים שהמערכת אמורה לשרת, וכמה מהם במקביל. הרכב הלכלוך הצפוי לפי מוצר, כולל מוצרים עתידיים אם ידועים.

לצד אלה נדרשות דרישות הבטיחות והארגונומיה: גישה לדגימה, מיגון מפני חומרים קאוסטיים חמים, רמת רעש, תקני חשמל ישימים ודרישות סיווג אזורים. ככל שה-URS מדויק יותר, כך פחות שינויי היקף יגיעו באמצע הביצוע.

אוטומציה, מתכונים ותיעוד שעומד בביקורת

מעבר מתפעול ידני לבקרה אוטומטית אינו רק נוחות. הוא מה שמאפשר להוכיח הדירות. הבקר המתוכנת מריץ מתכון מובנה לכל צרכן, ומערכת ה-SCADA או ה-DCS מתעדת כל שלב.

מבנה המתכונים לפי תקן ISA-88 מפריד בין הפעולות הבסיסיות לבין רצף השלבים, כך שאפשר לשנות מתכון לצרכן אחד בלי לגעת בלוגיקה של אחרים. זה חוסך זמן ולידציה בכל שינוי עתידי.

האינטרלוקים הם שכבת ההגנה: שסתום ניקוי לא ייפתח כשהציוד במצב ייצור, מחזור לא יתחיל בלי אישור מפלס ולחץ, וקיטור לא יוזרם לכלי שלא נוקז. מערכת CIP SIP ללא אינטרלוקים מהודקים היא מקור סיכון בטיחותי ואיכותי כאחד, מפני ששגיאת מפעיל אחת מסוגלת להזרים סודה קאוסטית לקו מוצר.

אילו נתונים חייבים להירשם בכל מחזור

טמפרטורת הזנה והחזרה, ספיקה בפועל, לחץ קיטור, מוליכות בסוף שטיפה, זמני שהייה בכל שלב, מצב שסתומים קריטיים וכל אזעקה שהופעלה. דוח מחזור אוטומטי מצורף לתיק האצווה ומהווה ראיה ישירה.

מעל זה יושבות דרישות 21 CFR Part 11: נתיב ביקורת בלתי ניתן לשינוי, חתימות אלקטרוניות מזוהות וניהול הרשאות לפי תפקיד. מפעיל לא אמור להיות מסוגל לשנות פרמטר מתכון, ואם שינה, זה חייב להופיע ב-Audit Trail עם שם, זמן וסיבה.

ארבעה כשלים שחוזרים בשטח

כיס אוויר בקו עולה. הנוזל או הקיטור עוקפים אותו ומשטח שלם לא מטופל. הפתרון הוא תכנון נקודות שחרור אוויר, פרופיל קו שמונע מלכודות, וספיקה שממלאת את החתך.

הצטברות קונדנסט ב-SIP מורידה טמפרטורה מקומית בדיוק במקום שאיש אינו מודד. מלכודות קיטור סניטריות בכל נקודה נמוכה, ובנוסף חיישן טמפרטורה בקצה הקר, פותרים את זה.

סתימת מתזים היא כשל שקט. ראש התזה עם חורים חסומים מייצר צל ניקוי בדופן העליונה של המיכל, והמחזור ייראה תקין בכל הפרמטרים. מסנן בקו ההזנה ובדיקה תקופתית עם ריבוב פלואורסצנטי מגלים את זה בזמן.

וזיהום צולב, שנובע לרוב מאטם שסתום שדולף בין מדיה כימית לקו מוצר. כאן שסתומי Mixproof עם חלל ניקוז אטמוספרי בין שני הגופים הם ההגנה המקובלת. נכון תכנון מערכות CIP SIP מתייחס לכל אחד מהארבעה כתרחיש שיקרה, לא כאפשרות תיאורטית.

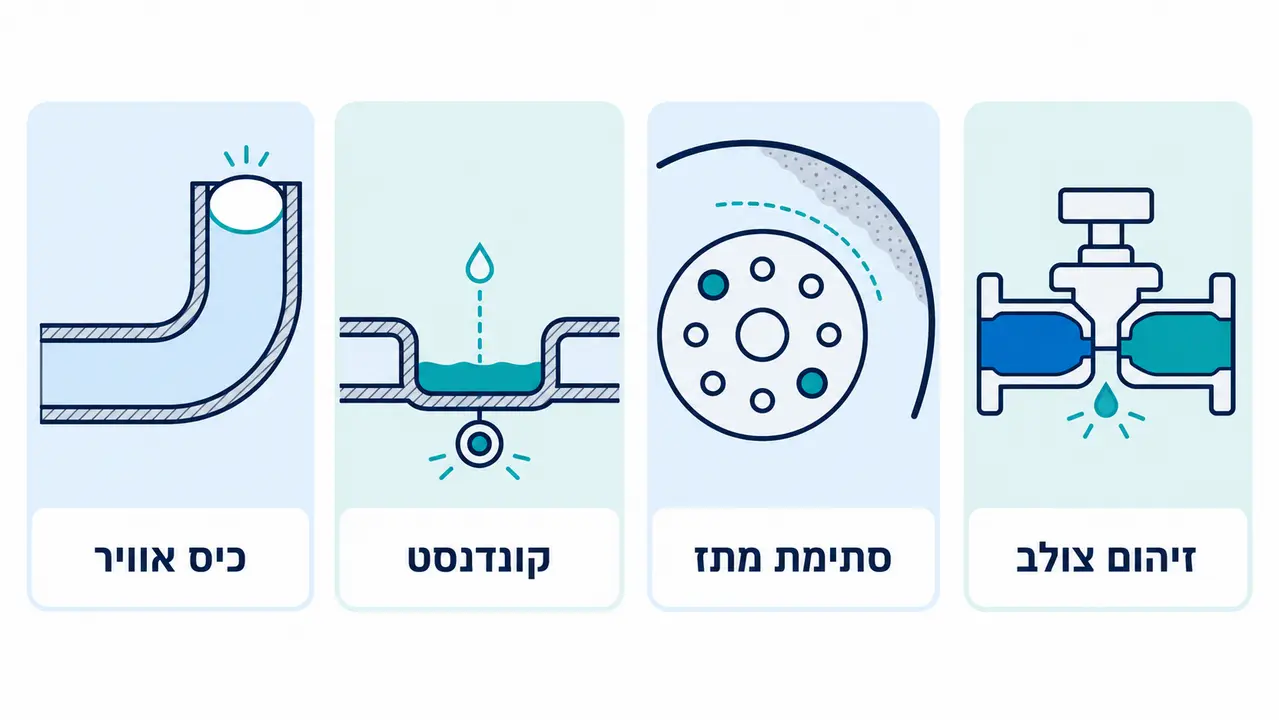

כיסי אוויר, קונדנסט, מתזים חסומים וזיהום צולב הם הכשלים החוזרים ביותר בשטח

ולידציה: מ-DQ ועד הוכחת ניקיון על מוצר אמיתי

DQ מאשר שהתכנון עונה על ה-URS ועל הדרישות הרגולטוריות, והוא נעשה מול P&ID ומפרטים, לפני שנקנה רכיב. IQ מאמת שההתקנה תואמת לשרטוטים, כולל תעודות חומר, דוחות ריתוך, שיפועים בפועל וכיולי מכשור. OQ בודק תפקוד: טווחי בקרה, אינטרלוקים, אזעקות, התנהגות במצבי קצה.

PQ, ובמקרה שלנו גם Cleaning Validation, מוכיח תוצאה על תרחישי Worst Case אמיתיים. נספח 15 של PIC/S להסמכה וולידציה מציב את זה במסגרת של מחזור חיים וניהול סיכונים, כולל חובת הערכת השפעת כל שינוי על מצב הוולידציה.

בפרויקטים שבהם ליווינו מערכות CIP SIP משלב האפיון, פרוטוקולי ההסמכה נכתבו במקביל לתכנון. זה מקצר את זמן ההסמכה ומונע את המצב שבו מגלים ב-IQ שחסרה נקודת דגימה.

איך מבצעים ולידציית ניקיון ב-PQ

בוחרים את נקודות הדיגום הקשות ביותר לניקוי: מתחת למערבל, אזורי צל של המתז, ענפים אופקיים, אטמים. הדיגום משלב שטיפה, שבודקת שטח גדול בממוצע, ומטוש, שבודק נקודה מוגדרת בעוצמה.

האנליזה מכסה שאריות מוצר בשיטות TOC או HPLC, שאריות חומרי ניקוי, וספירה מיקרוביאלית. הקריטריון נגזר מחישוב מגבלת העברה מבוסס טוקסיקולוגיה, ולא ממספר שרירותי. שלושה מחזורים עוקבים מוצלחים הם הבסיס המקובל להוכחת הדירות.

חשבון הכדאיות שמנהלים באמת מסתכלים עליו

ההצדקה הכלכלית כמעט אף פעם אינה “ניקיון”. היא זמינות קו. כשמחזור ניקוי ידני שנמשך שמונה שעות מתקצר למחזור אוטומטי של שעה וחצי, המפעל מקבל חזרה ימי ייצור בשנה.

מקור חיסכון	מנגנון	עוצמת השפעה יחסית
זמן השבתה בין אצוות	קיצור Changeover ומחזורים מקבילים	הגבוהה ביותר
שעות עבודה ידניות	ביטול פירוק, שטיפה ידנית והרכבה	גבוהה
מים מטופלים PW/WFI	אגירה ושימוש חוזר במי שטיפה	בינונית עד גבוהה
כימיקלים	בקרת ריכוז והשבת תמיסה	בינונית
אירועי חריגה ופסילת אצווה	הדירות ותיעוד אוטומטי	נמוכה בתדירות, קיצונית בעלות

הסעיף האחרון הוא זה שמכריע החלטות. אצווה ביולוגית שנפסלת בגלל זיהום מיקרוביאלי עולה לעיתים יותר מכל הסקיד.

מה מייחד ביצוע פרויקט באתר פארמה פעיל בישראל

רוב הפרויקטים שאנחנו מבצעים כאן הם Brownfield, כלומר התקנה בתוך מפעל שממשיך לייצר. זה משנה את כל שיטת הביצוע: עבודה בשלבים, חלונות השבתה מתוזמנים מראש, הפרדת אזורי עבודה מאזורים נקיים, ובקרת חלקיקים ורעש בזמן קידוחים וריתוכים.

בצד התשתיות נדרשת התאמה לדרישות משרד הבריאות, לרבות הגנת רשת המים באמצעים למניעת זרימה חוזרת עם בדיקות תקופתיות, ותכנון נקודות החיבור למים מטופלים כך שלא ייווצר סיכון להזנה הפוכה.

ויש שיקול שקשה לכמת אבל מרגישים אותו בשנה הראשונה: זמינות תמיכה. שינוי מתכון, כיול מחדש אחרי החלפת חיישן או תקלת לוגיקה בשעה שתיים בלילה דורשים צוות הנדסה ואוטומציה מקומי. מערכות CIP SIP בישראל שנרכשו מספק רחוק בלי נציגות טכנית משלמות על כך בזמן השבתה.

צ’ק ליסט לבחירת ספק

ניסיון מוכח בסביבה מפוקחת, ולא רק בתעשיית המזון. בקשו רשימת פרויקטים דומים בפארמה או ביוטק, וגם שמות אנשי קשר שאפשר לדבר איתם.

יכולת אינטגרציה מלאה בבית: תהליך, מכניקה, צנרת, חשמל, תוכנה, Commissioning וולידציה תחת קורת גג אחת. ככל שיש יותר ממשקים בין קבלנים, כך גדל מספר הדברים שאיש אינו אחראי עליהם.

איכות התיעוד ההנדסי היא מבחן טוב במיוחד. ספק שמסרב להתחייב לתיעוד As-Made, תיקי צנרת, תעודות חומר 3.1 ואישורי ריתוך, יעביר לכם את הבעיה בשלב ההסמכה. וליווי עד הסוף: מי שמלווה אתכם מ-URS ועד עדכון ה-Cleaning Validation וההפעלה המסחרית, ולא מסתלק אחרי ה-SAT. אלה בדיוק המקומות שבהם הקמת מערכות CIP SIP נבדלת מאספקת ציוד.

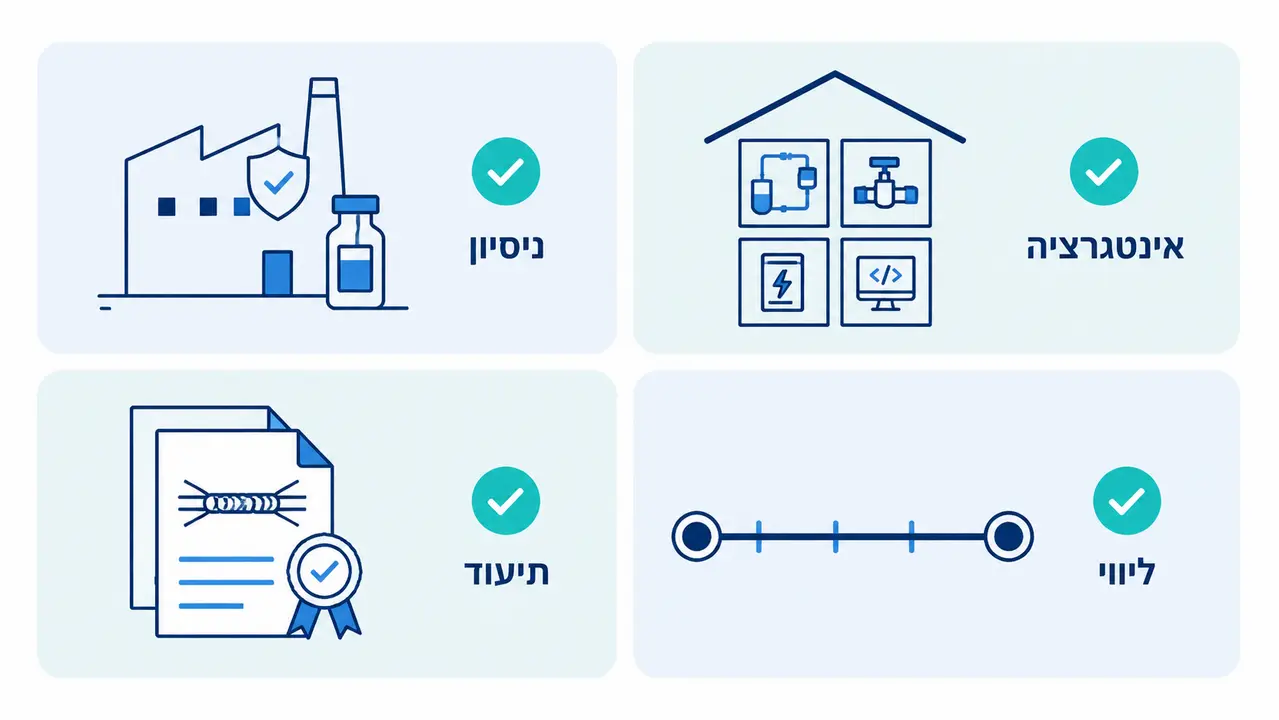

ניסיון, אינטגרציה מלאה ותיעוד הנדסי הם הקריטריונים המרכזיים בבחירת ספק

מה כוללת מסירה שהאיכות באמת יכולה לאשר

תיק פרויקט הנדסי מלא, בעולם המקצועי Turnover Package, שכולל תעודות נירוסטה 3.1, יומן ריתוך עם דוחות אנדוסקופיה, בדיקות לחץ ואטימות, דוחות פסיבציה ותעודות כיול לכל מכשיר מדידה קריטי.

לצידם קבצי תוכנה מקוריים של ה-PLC וה-SCADA, גיבויים, רשימת I/O מעודכנת, Control Narrative סופי ומדריכי הפעלה ותחזוקה. אם התוכנה נמצאת רק אצל הספק, אתם תלויים בו לכל שינוי עתידי.

ולבסוף הדרכות: מפעילים, אנשי אחזקה ואנשי איכות, כל אחד ברמת העומק המתאימה לו, עם תיעוד השתתפות. מערכת CIP SIP שנמסרה כך מוכנה לביקורת FDA, EMA או משרד הבריאות בלי הכנות חירום.

אם אתם בשלב אפיון, שדרוג מערכת קיימת או תכנון מתקן חדש, נשמח לעבור אתכם על ה-URS ועל ה-P&ID עוד לפני שנסגר ההיקף. אפשר לפנות אלינו בטלפון 072-391-0742.

מוצרים נוספים שכדאי להכיר

שאלות נפוצות על מערכות CIP SIP

מערכת CIP SIP טובה נבנית סביב פרטים קטנים שנראים שוליים בשרטוט, אבל קובעים אם המחזור באמת עוקר. הליווי ההנדסי מ-URS ועד המסירה הוא מה שמבטיח שהתיעוד יעמוד בביקורת ולא רק בעין.
