חדר נקי ברמת ISO Class 1, הדרגה המחמירה ביותר בתקן ISO 14644
מנהל פרויקט שמקבל URS ובו כתוב “החדר הנקי ביותר האפשרי” עומד מול אחת ההחלטות היקרות ביותר בכל הפרויקט. ההבדל בין דרישה שנוסחה נכון לבין דרישה מנופחת יכול להסתכם במיליונים בעלויות הקמה, ובפער אנרגטי שנגרר לאורך כל חיי המתקן.
הביטוי “חדר נקי ברמה הגבוהה ביותר” נשמע כמו הבטחה שיווקית, אבל מאחוריו עומד מונח הנדסי מדויק, שליטה מוחלטת בריכוז החלקיקים באוויר לפי תקן ISO 14644, בתנאי סביבה קיצוניים שנשמרים לאורך זמן. אצלנו בביופרמקס, אחרי למעלה מ-40 שנה של תכנון והקמת מתקני ייצור ביו-פרמצבטיים, ראינו שוב ושוב שהכשל היקר ביותר אינו בציוד. הוא בהגדרה שגויה של הצורך כבר בשלב הראשון.
המאמר הזה נכתב כמסגרת החלטה, מתי באמת נדרש ISO Class 1, מתי אפשר להגן על המוצר בדרך חכמה יותר, ומה חייב להיכלל במפרט ובתיקי הוולידציה כדי למסור מתקן מוכן לביקורת. נדבר בשפה של מהנדס תהליך, של איש QA ושל מנהל רכש שצריך לצמצם סיכוני זמן, תקציב וציות.
עיקרי הדברים
- מה בדיוק מגדיר ISO Class 1 לפי תקן ISO 14644 ומתי דרגה כזו נחוצה באמת
- ההבדל בין חדר שלם ברמה הגבוהה ביותר לבין אזור קריטי ממוקד בתוך מעטפת מתונה
- מערכות HVAC, סינון ובקרת זרימה שמכתיבות את התקציב והתפעול
- שלבי התכנון, הביצוע וההסמכה (IQ/OQ/PQ) הנדרשים למסירה מוכנה לביקורת
- מה משפיע הכי הרבה על העלות וכיצד לחסוך בלי לפגוע בהגנה על המוצר
תוכן עניינים
- מה זה “חדר נקי ברמה הגבוהה ביותר” בפועל?
- מהו חדר נקי ISO Class 1?
- האם באמת צריך ISO Class 1, או שאפשר בדרך חכמה יותר?
- מה ההבדל בין ISO Class 1 לבין ISO Class 5/7/8?
- אילו תעשיות באמת משתמשות בחדר נקי ISO Class 1?
- איך מתחילים תכנון חדר נקי ISO Class 1 (URS) בלי לננעל על דרישות יקרות?
- מהם שלבי הפרויקט להקמת חדר נקי ISO Class 1 מקצה לקצה?
- אילו מערכות HVAC נדרשות כדי להגיע ל-ISO Class 1?
- HEPA או ULPA בחדר נקי ברמה הגבוהה ביותר?
- איך מתכננים זרימות אנשים וחומרים כדי לא לזהם את החדר?
- אילו חומרי גמר ורצפות מתאימים לחדר נקי ISO Class 1?
- איך מבצעים בדיקות והסמכה (Qualification) לפי ISO 14644?
- מה זה ניטור סביבתי (Environmental Monitoring) בחדר נקי?
- כמה עולה הקמת חדר נקי ISO Class 1 ומה משפיע על התקציב?
- כמה זמן לוקח תכנון וביצוע חדר נקי ISO Class 1?
- איך בוחרים שותף לתכנון והקמת חדר נקי ISO Class 1 בישראל?
- אסטרטגיות יישום והשפעה עסקית
- איך משפיעה דרגת הניקיון על העלות ועל סיכוני הכשל?
מוצרים נבחרים
מה זה “חדר נקי ברמה הגבוהה ביותר” בפועל?
זהו חדר נקי המוגדר לפי סיווג חדרים נקיים בתקן ISO 14644 ברמות הניקיון המחמירות ביותר, עם שליטה הדוקה בחלקיקים, בזרימות אוויר, בלחץ, בטמפרטורה ובלחות. המטרה אחת, להגן על תהליך או מוצר רגיש במיוחד מפני זיהום. למידע נוסף ראו את מבחר מכונות מילוי אספטי שלנו.
בשטח, “הכי גבוה” מתורגם בדרך כלל לדרישות ISO Class 1 עד 3, ולעיתים קרובות רק באזורי עבודה נקודתיים ולא בכל נפח החדר. התכנון משלב מעטפת, ציוד ותפעול שמפחיתים את מקורות הפליטה העיקריים, אנשים, חומרים, חיכוך מכני ופתחים.
האתגר האמיתי אינו להשיג את הרמה ביום המסירה. האתגר הוא לשמור עליה בסביבת עבודה דינמית, כשעובדים נכנסים ויוצאים, מכונות פולטות חום וחומרים עוברים במעברים. זה בדיוק המקום שבו גישה הנדסית הוליסטית, שמשלבת תכנון, ביצוע וולידציה תחת קורת גג אחת, מונעת כשלים יקרים בשלבי ההרצה והמסירה.
מהו חדר נקי ISO Class 1?
חדר נקי ISO Class 1 הוא סיווג הניקיון המחמיר ביותר בתקן ISO 14644-1. הוא מגדיר מגבלות אולטרה-נמוכות לספירת חלקיקים, מקסימום 10 חלקיקים בגודל 0.1 מיקרון ומטה למטר מעוקב של אוויר, ואיסור מעשי על נוכחות חלקיקים גדולים יותר. זו רמה שקרובה לאפס מבחינה מדידה.
המשמעות הפרקטית קשה יותר ממה שהמספר מרמז. כל חריגה קטנה בתכנון, באטימות, בפילטרציה או בדינמיקת האנשים והחומרים יכולה להפיל מדידה שלמה. חלקיק בודד ממקור לא צפוי, דלת שנפתחת בעיתוי לא נכון, או מערבולת אוויר קטנה, כל אחד מאלה מספיק כדי לחרוג מהגבול.
כדי להשיג רמה כזו נדרשת זרימה למינרית מוחלטת, אוויר חד-כיווני שיורד מהתקרה כמסך אחיד ומפנה חלקיקים כלפי מטה בלי מערבולות. הגדרות הריכוז המדויקות מופיעות בטבלאות של תקן ISO 14644-1:2015, שהוא הבסיס לכל תכנון וסיווג רציני בתחום.
האם באמת צריך ISO Class 1, או שאפשר בדרך חכמה יותר?
לא תמיד צריך חדר שלם ב-ISO Class 1. פעמים רבות תכנון חדר נקי ISO Class 1 נכון יותר מתבצע כאזור קריטי נקודתי בתוך מעטפת מדורגת ברמה נמוכה יותר. זו החלטה שמבוססת על ניהול סיכונים, לא על שאיפה לרמה המקסימלית “ליתר ביטחון”.
שתי הטכנולוגיות המרכזיות כאן הן RABS (מערכות מחסום בגישה מוגבלת) ואיזולטורים. שתיהן מייצרות מיקרו-סביבה נקייה ביותר סביב נקודת החשיפה של המוצר, בתוך חדר GMP בדרגה מתונה יותר. עמדת ISO 5 בתוך חדר ISO 7 היא תצורה נפוצה מאוד בייצור סטרילי.
ההיגיון הכלכלי ברור. במקום להזרים מאות החלפות אוויר בשעה דרך נפח שלם, אתם מתמקדים באזור שבו המוצר באמת חשוף. זה מפחית דרמטית את עלויות ההקמה (CAPEX), ואף יותר מכך את עלויות התפעול והאנרגיה (OPEX) לאורך שנים. אם התהליך שלכם כולל נקודת חשיפה מוגדרת ולא דורש נפח קריטי רציף, הגישה הזו תחסוך לכם הון בלי לפגוע בהגנה על המוצר.
מה ההבדל בין ISO Class 1 לבין ISO Class 5/7/8?
ככל שהמספר בסיווג נמוך יותר, הדרישות לחלקיקים מחמירות יותר, והתכנון והתחזוקה מורכבים ויקרים במידה ניכרת. ההבדל אינו לינארי, הוא מטפס בקפיצות ככל שיורדים בדרגה.
ההבדל הבולט ביותר הוא בכמות החלפות אוויר לשעה. ב-ISO Class 8 מסתפקים בכ-15 עד 20 החלפות בשעה, בעוד ISO Class 1 דורש מאות החלפות ופריסת מסננים כמעט על כל שטח התקרה. גם דרישות הלבוש שונות, מחלוק בסיסי ב-ISO 8 ועד חליפה מלאה עם כיסוי פנים ב-ISO Class 1.
פרמטר קריטי נוסף הוא זמן ההתאוששות (Recovery Time). בדרגות הגבוהות נדרש שהחדר יחזור לרמת הניקיון המוגדרת תוך דקות ספורות אחרי הפרעה. הדבר מכתיב מערכת בקרה מדויקת, שסתומי איזון לחץ מיוחדים ורגישים, ואטימות מעטפת שאינה מאפשרת חדירת אוויר מזוהם. חלק ניכר מהעלות הנוספת בדרגות המחמירות נובע בדיוק מהרכיבים האלה. בתעשיות סטריליות התהליך נשען לרוב גם על תהליכי סטריליזציה ומערכות מים לתעשיית הפארמה כחלק מהמתקן הכולל.
ההבדלים בין דרגות הניקיון משפיעים ישירות על עלות ומורכבות התכנון
אילו תעשיות באמת משתמשות בחדר נקי ISO Class 1?
הרמה הזו שמורה לתהליכים שבהם חלקיק בודד מיקרוני או תת-מיקרוני גורם לכשל מוצר או לסיכון איכות קריטי. זו לא בחירה של יוקרה, אלא של הכרח תהליכי.
תעשיית המוליכים למחצה (Semiconductors) והננו-טכנולוגיה מובילות כאן. חלקיק אחד בגודל תת-מיקרוני שנוחת על ציפוי פוטו-רזיסט יכול להרוס מעגל מודפס שלם ולפסול פרוסת סיליקון בשווי גבוה. גם אופטיקה מדויקת ומערכות לייזר צבאיות ורפואיות דורשות סביבה נטולת חלקיקים כמעט לחלוטין, כדי למנוע עיוותים אופטיים על משטחי עדשות ומראות.
בביוטכנולוגיה ובקווי מילוי למוצרים ביולוגיים רגישים המצב שונה. שם ההגנה נדרשת סביב אזור קריטי ממוקד, ולא בכל נפח החדר. לכן רוב מתקני הפארמה משלבים אזורים מדורגים לפי GMP במקום ISO Class 1 רציף. להבנת הדרישות המחמירות בייצור סטרילי מומלץ לעיין בנספח האירופי EU GMP Annex 1, שמגדיר את סיווג האזורים הנקיים וניהול סיכוני הזיהום.
איך מתחילים תכנון חדר נקי ISO Class 1 (URS) בלי לננעל על דרישות יקרות?
הכל מתחיל במסמך דרישות המשתמש (URS). זהו הכלי הכלכלי וההנדסי החשוב ביותר בפרויקט, וגם המקום שבו נעשות רוב הטעויות היקרות. אפיון נכון של דרישות המשתמש מונע תכנון יתר (Over-design) שמייקר את הפרויקט במיליונים בלי הצדקה תהליכית אמיתית.
ההגדרה הקריטית ביותר היא מצב העבודה. האם רמת הניקיון נדרשת במצב סטטי (At Rest), כשהחדר ריק ומאובזר אך ללא פעילות, או במצב דינמי מלא (In Operation), עם עובדים ומכונות בפעולה? הפער בין השניים עצום, וכל מפרט הנדסי נגזר ממנו.
ב-URS חובה להגדיר במדויק, טמפרטורה ולחות יחסית, כמות אנשים מקסימלית בחדר, פליטת חום מהמכונות, לחץ דיפרנציאלי בין האזורים, ושיטות הניקוי והלבוש המתוכננות. מפרט הנדסי מדויק בשלב הזה חוסך סבבי תיקונים יקרים בסוף. אם ה-URS מעורפל, המחיר משולם פעמיים, פעם בתכנון יתר ופעם בשינויים באתר.
מהם שלבי הפרויקט להקמת חדר נקי ISO Class 1 מקצה לקצה?
הקמת חדר נקי ISO Class 1 נעה בציר ברור, תכנון קונספטואלי, תכנון מפורט, ביצוע והתקנות, הרצות והסמכה, ולבסוף מסירה מתועדת. הערך האמיתי הוא בניהול פרויקט אינטגרטיבי אחד (Turnkey), שמונע נפילת אחריות בין קבלני המשנה של מיזוג האוויר, הבינוי והבקרה. כשכל הדיסציפלינות תחת קורת גג אחת, אין מצב שבו ספק ה-HVAC מאשים את הבנאי וההיפך, בעוד הלקוח משלם על העיכוב.
שלושת שלבי המפתח בביצוע
בתכנון הקונספטואלי נקבעים המתווה הכללי של האזורים (Layout), סכימת הלחצים הנדרשת, זיהוי סיכונים ראשוני לתהליך והמסגרת התקציבית. בתכנון המפורט אנחנו משתמשים במודלים תלת-ממדיים (BIM) כדי למנוע התנגשויות תשתיתיות בין תעלות מיזוג האוויר, צנרת התהליך, מגשי הכבלים ומערכות הבקרה עוד לפני שמישהו מגיע לאתר. בשלב הביצוע מתבצעות ההרצות (Commissioning) ובדיקות הקבלה FAT ו-SAT לציוד ולמערכות טיפול האוויר, לפני שהמתקן מוגש להסמכות הרשמיות. סדר הפעולות הזה הוא שמבדיל בין מתקן שעובר ולידציה בפעם הראשונה לבין מתקן שנתקע בסבבי תיקונים.
אילו מערכות HVAC נדרשות כדי להגיע ל-ISO Class 1?
מערכת הטיפול באוויר היא לב ליבו של החדר הנקי. בדרגה כזו נדרשות תפוקות ספיקה עצומות, שליטה בטמפרטורה ברמת עשיריות המעלה, ובקרת לחות מדויקת. הלחות אינה עניין של נוחות בלבד, לחות נמוכה מדי מייצרת חשמל סטטי שמושך חלקיקים ומצמיד אותם למשטחים קריטיים.

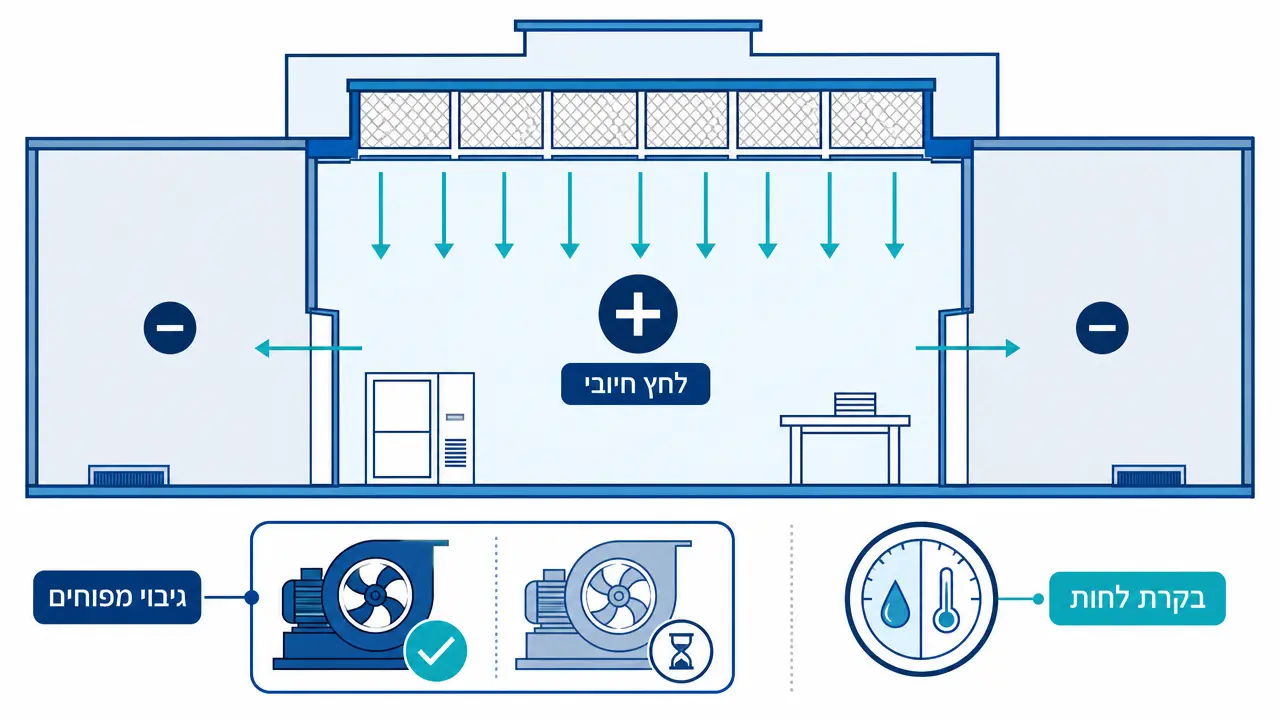

ניהול מפל הלחצים הדיפרנציאלי הוא קריטי לא פחות. האזור הקריטי חייב להיות בלחץ חיובי גבוה יותר מהחדרים סביבו, כדי שאוויר יזרום תמיד החוצה מהאזור הנקי ולא פנימה מהאזורים המזוהמים. חוסר איזון של פסקל בודד יכול לגרום לזליגת אוויר לא רצויה.
בדרגה הזו אין מקום לנקודת כשל בודדת. נדרשות מערכות גיבוי (Redundancy) למפוחים ולבקרי השליטה, כדי שהסביבה הנקייה לא תקרוס בעת תקלה חשמלית או תקלה במפוח ראשי. בקרה ואוטומציה לחדרים נקיים שמנטרת רציפות ומפעילה גיבוי אוטומטית היא ההבדל בין הפרעה של דקות לבין אובדן אצווה שלמה.
מערכת טיפול אוויר עם גיבוי כפול היא לב ליבו של חדר נקי ברמה הגבוהה ביותר
HEPA או ULPA בחדר נקי ברמה הגבוהה ביותר?
ההבדל בין המסננים הוא ביעילות הסינון. מסנני HEPA מסננים 99.97% מהחלקיקים בגודל 0.3 מיקרון, בעוד מסנני ULPA מגיעים ל-99.999% עבור חלקיקים בגודל 0.12 מיקרון ומעלה. בחדר נקי ברמה הגבוהה ביותר נהוג לשקול ULPA באזורים הקריטיים, אבל הבחירה אינה אוטומטית.
ל-ULPA יש מחיר הנדסי. מפל הלחץ דרך המסנן גבוה יותר, מה שמחייב מפוחים חזקים ורועשים יותר וצריכת אנרגיה גבוהה משמעותית. לעיתים קרובות פתרון משולב, מעטפת עם HEPA ואזור קריטי עם ULPA, נותן יחס עלות-תועלת טוב יותר מאשר ULPA בכל הנפח.
מעבר לבחירת סוג המסנן, קריטית בדיקת האינטגריטי (DOP test) שמאתרת דליפות בשולי המסגרת של המסנן, נקודות שבהן אוויר לא מסונן יכול לחדור. הסיווג והבדיקות של המסננים מוגדרים בתקן האירופי EN 1822-1. מסנן מצוין שלא נבדק לדליפות בקבלה הוא סיכון שלא כדאי לקחת בדרגות האלה.
איך מתכננים זרימות אנשים וחומרים כדי לא לזהם את החדר?
האדם הוא מחולל הזיהום הגדול ביותר בחדר נקי. עובד בודד פולט מיליוני חלקיקים בדקה, ולכן הנדסת התהליך חייבת לתעל את התנועה שלו בקפידה. העיקרון הבסיסי הוא הפרדה מוחלטת בין מסלול העובדים לבין מסלול חומרי הגלם והמוצרים המוגמרים, כדי למנוע זיהום צולב.
תכנון נכון של מעברים מונע “קיצורי דרך” של עובדים שמסכנים את שלמות הסטריליות. אם המסלול הנכון ארוך ומסורבל, מישהו יעקוף אותו, ואז כל התכנון קורס בפועל.
אזורי הלבשה ותאי מעבר לחומרים
מעבר העובדים מתבצע בשלבים היררכיים, שלב א’, ב’ וג’, כשכל שלב נקי יותר מקודמו, לעיתים עם מקלחות אוויר (Air Showers) שמסירות חלקיקים מהחליפה לפני הכניסה. טכניקות הלבשה ללא מגע מונעות העברת חלקיקים מהבגדים הרגילים אל המעטפת הנקייה. חומרים עוברים דרך תאי מעבר (Pass-boxes) דינמיים הכוללים אינטרלוק, מנגנון שמונע פתיחה של שתי הדלתות בו-זמנית, ופילטרציה עצמאית. כך שומרים על היררכיית הניקיון גם כשחומר עובר בין אזורים מדורגים.
אילו חומרי גמר ורצפות מתאימים לחדר נקי ISO Class 1?
חומרי הגמר משפיעים ישירות על רמת החלקיקים. בוחרים חומרים שאינם פולטים סיבים או חלקיקים (Low outgassing), פנלים ייעודיים מאלומיניום או נירוסטה עם ציפוי אנטי-סטטי שאינו מושך אבק, ומשטחים חלקים שקלים לניקוי ולחיטוי.
רצפות צפות (Raised floors) מחורצות הן מרכיב מפתח בזרימה למינרית אנכית. הן מאפשרות לאוויר שיורד מהתקרה לצאת ישירות דרך הרצפה לחלל החזרה, וכך נוצרת זרימה חד-כיוונית מוחלטת בלי מערבולות שמעלות חלקיקים חזרה.
נקודת התורפה הקלאסית היא הפינות. איטום מלא (Caulking) וחיבורים מעוגלים (Coving) בין קירות, תקרה ורצפה מונעים פינות קשות שהופכות למלכודות חלקיקים ולמקומות שאי אפשר לנקות. אטימות חדר נקי אינה גימור אסתטי, היא תנאי לעמידה בבדיקות החלקיקים. הבחירה בחומרים ובפרטי בינוי היא חלק בלתי נפרד מתכנון וביצוע פרויקטים בשיטת Turnkey לתעשיות מפוקחות, שבו כל דיסציפלינה מתואמת מראש.
איך מבצעים בדיקות והסמכה (Qualification) לפי ISO 14644?
ההסמכה הפורמלית מאשרת, משפטית ורגולטורית, שהחדר עומד בכל הדרישות המוצהרות. היא מתבצעת בארבעה שלבים, DQ (הסמכת התכנון), IQ (הסמכת ההתקנה), OQ (הסמכת הפעולה, לרוב במצב At Rest), ו-PQ (הסמכת הביצועים במצב עבודה דינמי אמיתי).
הבדיקות הפיזיקליות כוללות ספירת חלקיקים באוויר בנקודות דיגום שנקבעו סטטיסטית לפי גודל החדר, מדידת מהירות זרימת האוויר, ובדיקת כיווני זרימה באמצעות ערפל ויזואלי (Smoke Test) שמראה בעין אם הזרימה למינרית באמת או שיש מערבולות.
מי שמגדיר נכון מראש את קריטריוני הקבלה ואת המתודולוגיה, חוסך סבבי תיקונים יקרים בשלבי הסיום. הצלחה בבדיקות אלה היא תנאי לקבלת היתרי ורישיונות ייצור מול רשויות הבריאות. בישראל הפיקוח מתבצע דרך המכון לביקורת ותקנים של חומרי רפואה במשרד הבריאות, שמבסס את מסגרת ביקורות ה-GMP המקומית.
מערכת הטיפול באוויר היא לרוב הרכיב היקר ביותר בתקציב הפרויקט
מה זה ניטור סביבתי (Environmental Monitoring) בחדר נקי?
חדר נקי ברמה הגבוהה ביותר חייב להישאר מבוקר בכל דקת עבודה, לא רק ביום ההסמכה השנתי. לשם כך משמשת מערכת ניטור סביבתי אוטומטית (FMS), שמודדת ברציפות חלקיקים, הפרשי לחץ, טמפרטורה ולחות, ומתעדת הכל.
המערכת מגדירה שני סוגי גבולות, גבולות התראה (Alert limits) שמסמנים מגמה מדאיגה, וגבולות פעולה (Action limits) שמחייבים תגובה מיידית. ההיגיון הוא לזהות חריגה לפני שהיא פוגעת במוצר בפועל, ולא אחרי.
בייצור פארמה ומדיקל נדרש תיעוד חסין שינויים (Audit Trail) בהתאם לתקן CFR 21 Part 11, שמבטיח שאי אפשר לשנות נתונים בדיעבד בלי עקבות. תכנון תכנית הניטור ומיקומי הסנסורים מבוסס על תקן ISO 14644-2:2015, שמגדיר את דרישות המינימום לשמירה על מצב מוסמך לאורך זמן. בקרה ואוטומציה לחדרים נקיים שמשלבת ניטור רציף עם התראות היא מה שהופך מתקן ל”מוכן לביקורת” בכל רגע נתון.
כמה עולה הקמת חדר נקי ISO Class 1 ומה משפיע על התקציב?

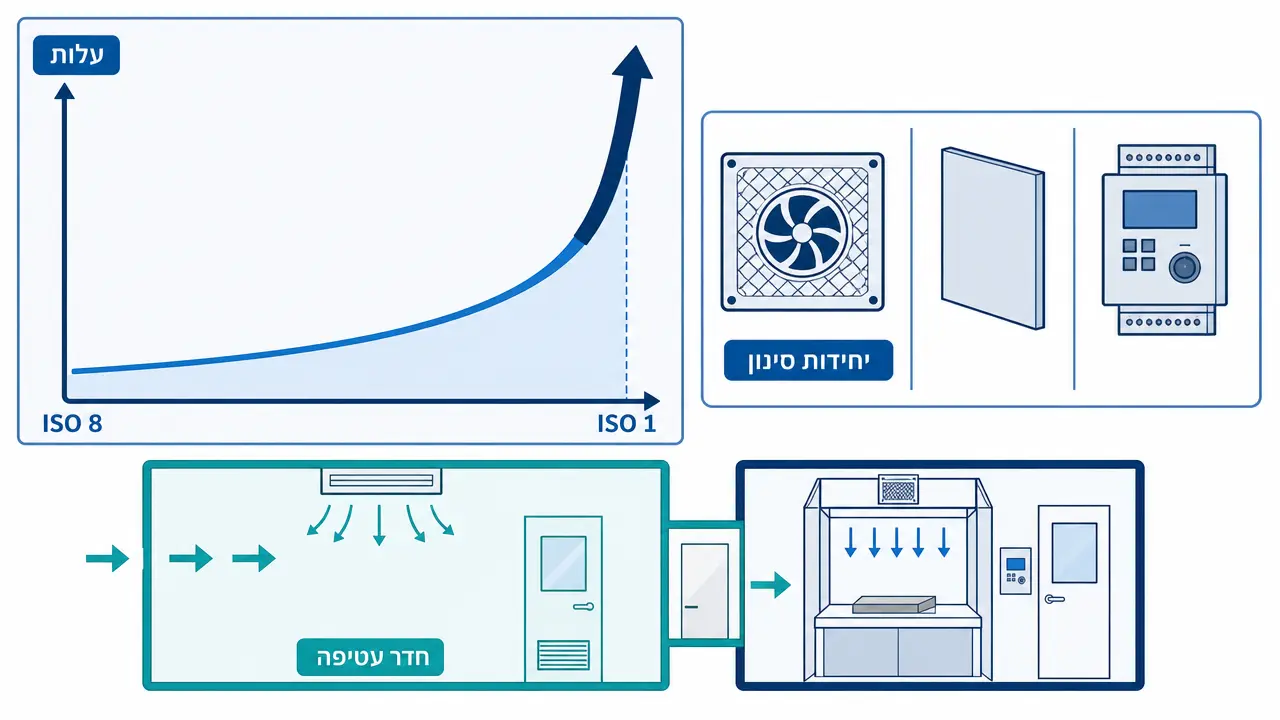

העלות למטר מרובע עולה באופן מעריכי ככל שיורדים בדרגת ה-ISO. המעבר מ-ISO 8 ל-ISO 5 הוא עלייה מתונה יחסית, אבל הירידה לכיוון ISO 1 גוררת זינוק חד בגלל הצורך במערכות סינון עצומות, ריצוף צפות ובקרות זרימה מורכבות.
מניעי העלות המרכזיים הם צריכת החשמל להפעלת עשרות ומאות יחידות מסנן-מאוורר (FFU), כמות פנלי הנירוסטה או האלומיניום הייחודיים, ומערכי הבקרה המתוחכמים. הקמת חדר נקי ISO Class 1 מלא לכל הנפח היא לרוב ההחלטה היקרה ביותר, ולא תמיד המוצדקת.
אסטרטגיית החיסכון המרכזית היא הגדרת חדר עטיפה (Buffer Room) בדרגת ISO 5 או 6, המוביל לעמדה סגורה ומדויקת ברמת ISO Class 1 בטכנולוגיית זרימה ממוקדת. במקום מחירון, שהוא חסר משמעות בפרויקט כזה, אנחנו נותנים ללקוח מסגרת החלטה, מה מייקר ומה מוזיל, וכיצד לתכנן חכם. לקבלת ניתוח עלויות מותאם לתהליך שלכם, אפשר לפנות אלינו בטלפון 072-391-0742.
כמה זמן לוקח תכנון וביצוע חדר נקי ISO Class 1?
לוח הזמנים תלוי בהיקף ובמורכבות, אבל פרויקט מלא כולל תכנון, רכש, ביצוע, בדיקות והסמכה. שלב התכנון המוקדם אורך כ-2 עד 3 חודשים, ושלבי הייצור, הובלת הציוד, הבינוי בפועל וההרצות לוקחים את היתרה. פרויקט מורכב בדרגה גבוהה נע בין מספר חודשים לשנה ומעלה.
הגורם הקריטי ללוח הזמנים הוא הנתיב הקריטי (Critical Path), פריטים ארוכי טווח כמו צ’ילרים ומסנני ULPA, שזמני האספקה שלהם מעבר לים יכולים להאריך את הפרויקט בחודשים. איתור מוקדם של הפריטים האלה והזמנתם מראש מונע עיכובים.
עבודה מול חברה שמשלבת תכנון הנדסי וביצוע (Design-Build) יכולה לקצר את לוח הזמנים ב-20% עד 30%, באמצעות חפיפה מכוונת בין שלבי הרכש והתכנון המפורט. במקום לחכות לסיום תכנון מלא לפני תחילת הרכש, מתחילים להזמין פריטים ארוכי טווח ברגע שהמפרט שלהם נסגר. תכנון מפורט מוקדם ותיעוד מסירה מוגדר מראש הם שני הגורמים שהכי מקצרים לוח זמנים.
איך בוחרים שותף לתכנון והקמת חדר נקי ISO Class 1 בישראל?
פרויקט בדרגת ISO Class 1 אינו דומה לעבודות בינוי רגילות או להקמת חדרים נקיים פשוטים בתעשיית המזון. הוא דורש מומחיות הנדסית קיצונית בשילוב של HVAC, בקרה וולידציה. חדר נקי ISO Class 1 בישראל מחייב שותף שמכיר גם את הדרישות הרגולטוריות המקומיות וגם את הסטנדרטים הבינלאומיים.
יש שאלות שרכש והנדסה חייבים לשאול כל ספק פוטנציאלי. האם לחברה יש צוות הנדסי פנימי לכל הדיסציפלינות, או שהיא מתבססת על קבלני משנה חיצוניים? מה ניסיון העבר שלה בפרויקטים דומים בארץ ובעולם? והאם היא מספקת אחריות מלאה על מעבר הוולידציה והביקורת הרגולטורית, ולא רק על הבנייה?
היתרון הקריטי הוא ליווי צמוד אחרי המסירה. צוות שירות ותמיכה מקומי וזמין בישראל, שיכול לבצע בדיקות תקופתיות ושינויים הכרחיים, הוא מה שמבטיח שהמתקן ישמור על ההסמכה שלו לאורך שנים. אצלנו בביופרמקס, כל הדיסציפלינות ההנדסיות נמצאות תחת קורת גג אחת, מהתכנון ועד ה-Commissioning וההסמכה, ואנחנו מלווים חברות תרופות וביוטכנולוגיה מובילות בסביבות מוסדרות. תוכלו לקרוא עוד על שותף הנדסי מנוסה להקמת מתקני ייצור וחדרים נקיים בישראל.
אסטרטגיות יישום והשפעה עסקית
הבחירה בין שלוש הגישות המרכזיות משפיעה ישירות על התקציב, על התפעול ועל הסיכון. הטבלה הבאה מסייעת להתאים את הגישה לצורך האמיתי של הארגון.
| גישה הנדסית | יתרונות מרכזיים | חסרונות עיקריים | קהל יעד אופטימלי |
|---|---|---|---|
| חדר שלם ברמת ISO Class 1 | הגנה היקפית מלאה על כל שטח העבודה, גמישות רבה בשינוי קווי ייצור וציוד בתוך החדר | עלויות הקמה ואנרגיה קיצוניות, דרישות תפעוליות מורכבות מאוד לעובדים | מפעלי מוליכים למחצה גדולים ומעבדות מחקר לאומיות בננו-טכנולוגיה |
| מעטפת מתונה עם אזור קריטי ISO Class 1 | חיסכון עצום בעלויות הנדסה ואנרגיה, הפחתת עומסי הלבוש מחוץ לאזור הקריטי | דורש הנדסת זרימות מדויקת, גמישות מוגבלת בהזזת מיקום הקו או המכונה | רוב מפעלי הביוטכנולוגיה, קווי מילוי סטריליים ומתקני אופטיקה |
| עמדת עבודה נקייה בזרימה ממוקדת | פתרון חסכוני, מהיר לתכנון והקמה, קל לתחזוקה עצמאית | מוגבל לפעולות עצמאיות קטנות או ידניות, לא מתאים לתהליכי ייצור עם מכונות מרובות | מעבדות מו”פ, הרכבה אלקטרו-אופטית קטנה ורוקחות ייחודית בבתי חולים |
איך משפיעה דרגת הניקיון על העלות ועל סיכוני הכשל?
שני דפוסים חוזרים בכל פרויקט. הראשון הוא עקומת העלות מול דרגת הניקיון. המעבר מ-ISO 8 ל-ISO 5 מייצג עלייה מתונה יחסית, אבל הירידה לכיוון ISO 2 ו-ISO 1 גוררת זינוק מעריכי בעלויות, בגלל הצורך במערכות סינון עצומות, ריצוף צפות ובקרות זרימה למינרית מורכבות.

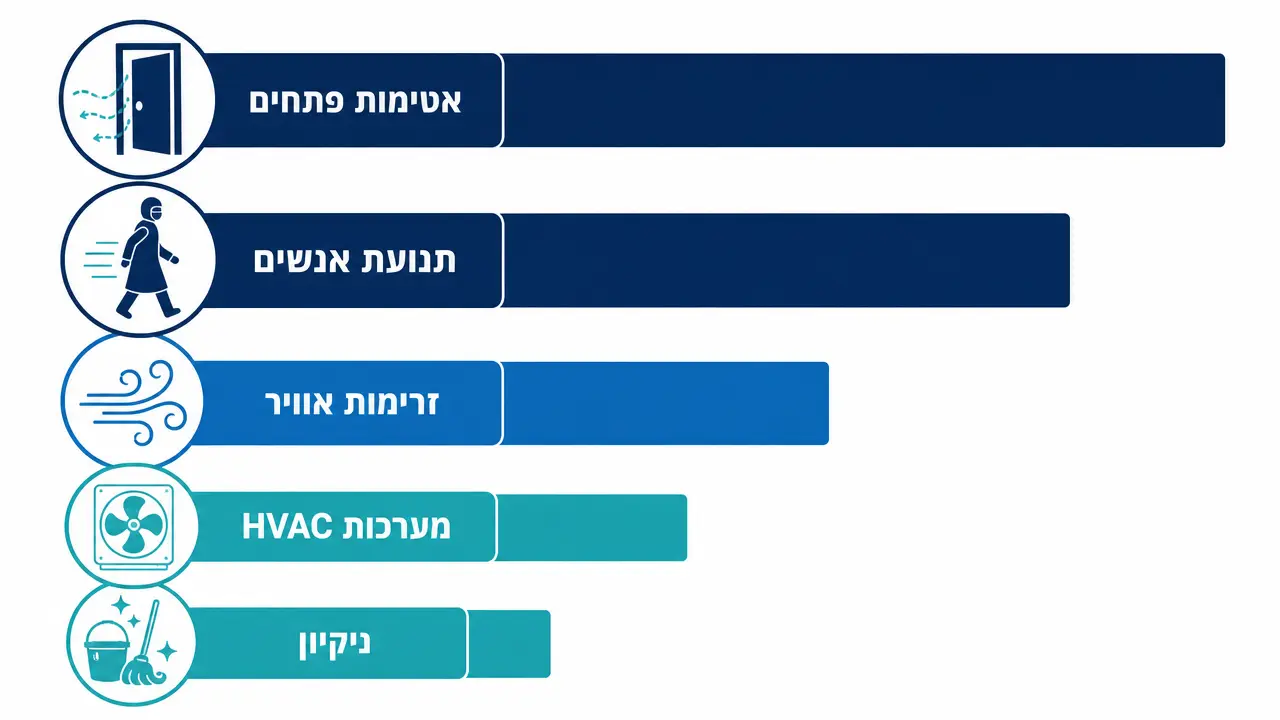

| גורם כשל בבדיקות OQ/PQ | שכיחות והשפעה |
|---|---|
| אטימות ומעבר פתחים | גבוהה מאוד (כ-35%) |
| תנועת ועומס אנשים | גבוהה (כ-27%) |
| תכנון לקוי של זרימות אוויר | בינונית (כ-18%) |
| כשלים במערכות HVAC | נמוכה (כ-12%) |
| תחזוקה וניקיון ראשוני | נמוכה (כ-8%) |
התובנה החשובה, בניגוד למחשבה שכשלים נובעים מ”מיזוג לא חזק מספיק”, מירב הכשלים בהסמכה מקורם בתכנון פגום של זרימות באזורי פתחים, בחדירת אוויר בגלל חוסר אטימות בממשקי הגמר, ובניהול לקוי של משמעת האנשים. מערכת HVAC חזקה לא תפצה על תכנון זרימות גרוע או על משמעת תפעולית רופפת.
