מערכת אוורור ותשתית סביבתית במעבדת פארמה מודרנית
זמן קריאה משוער – כ-12 דקות
במעבדת בקרת איכות במפעל תרופות בשפלה, בשעה שתיים בצהריים, נפתחו בו-זמנית חלונות המנדפים בשלוש עמדות בדיקה שונות. תוך פחות מארבעים שניות צנח מד הלחץ הדיפרנציאלי בכניסה ממינוס עשרים וחמישה פסקל למינוס שניים בלבד, וריח חריף של אתיל אצטט חדר אל מסדרון המשרדים הסמוך. התקרית הזו לא נבעה מתקלה במפוח הפליטה וגם לא מחוסר תשומת לב של הצוות האנליטי, אלא מכך שמערך אספקת האוויר לא היה מסוגל לפצות על שאיבה פתאומית. מערכת אוורור למעבדה מודרנית נדרשת לתפקד כמעטפת בטיחות דינמית שמגיבה ברמת חלקיקי השנייה, והיא הגורם שמבדיל בין מעבדה תקינה לבין השבתת קווי ייצור ופסילת אצוות.
הפער בין חישוב תיאורטי של החלפות אוויר על גבי שרטוט לבין התנהגות הזרימה בשטח הוא הנקודה שבה פרויקטים הנדסיים רבים כושלים. כשמתייחסים לחלל מעבדתי כמו למשרד עם מיזוג אוויר מוגבר, המבנה נכנס במהירות למערבולות זרימה, לחצים בלתי נשלטים וזיהומים הדדיים בין חדרים.
תכנון נכון של מאזן הזרימות ושל קסקדת הלחצים, יחד עם מנגנוני בקרה מתאימים, מגן על האנליסטים ועל טוהר הדגימות ושומר על עמידה קפדנית ברגולציה. בסביבות פארמה וביוטק אלה ההחלטות ההנדסיות שמונעות כשלים תפעוליים יקרים.
עיקרי הדברים
- מה מייחד מערכת אוורור במעבדות פארמה וביוטכנולוגיה ובמה היא נבדלת ממיזוג אוויר רגיל
- אוורור כללי מול יניקה מקומית, קצב החלפות אוויר וקביעת משטרי הלחץ הנכונים לכל חלל
- הרכיבים ההנדסיים של המערכת, מיחידות טיפול באוויר ועד חיישנים ובקרות לניטור רציף
- התקנים הרלוונטיים בישראל ובעולם וההבחנה בין דרישות חוק מחייבות למפרטי איכות תהליכיים
- פיצוי אוויר, כשלים נפוצים, חיסכון באנרגיה ושילוב האוורור עם מערכות בטיחות אש ועשן
- תהליכי Commissioning ו-Qualification והקריטריונים לבחירת שותף הנדסי לפרויקט
תוכן עניינים
- מהי מערכת אוורור למעבדה ולמה היא קריטית במעבדות פארמה וביוטכנולוגיה?
- מה ההבדל בין אוורור כללי לבין יניקה מקומית במעבדה?
- כמה החלפות אוויר בשעה נדרשות במעבדה?
- האם מעבדה חייבת להיות בתת-לחץ? מתי נדרש לחץ חיובי ומתי שלילי?
- איך מגדירים כיוון זרימה וקסקדת לחצים בפרויקט מעבדה?
- מאילו רכיבים הנדסיים בנויה מערכת אוורור למעבדה?
- מהן דרישות אוורור מעבדה לפי תקן ואיך להימנע מפרשנות יתר?
- במה שונה אוורור מעבדה בתעשיית הפארמה מאוורור של מעבדה רגילה?
- האם אפשר לתכנן מערכת אוורור למעבדת QC בלי לפגוע בדיגום ובשקילה?
- מהו מנדף כימי ואיך הוא משתלב במערך האוורור הכללי?
- מהו פיצוי אוויר ולמה הוא הגורם המוביל לתלונות משתמשים?
- איך יודעים שמערכת אוורור למעבדה מתפקדת כראוי בפועל?
- אילו שלבים כולל תהליך Commissioning ו-Qualification למערכת אוורור במעבדה?
- אילו כשלים נפוצים גורמים לחריגות לחץ, ריחות ורעש במעבדה?
- כיצד משלבים חיסכון באנרגיה במערכת אוורור בלי לסכן בטיחות?
- כיצד משפיע אוורור המעבדה על מערכות בטיחות אש ועשן?
- מה חובה להגדיר במסמך דרישות משתמש למערכת אוורור?
- לפי מה בוחרים חברת הנדסה וביצוע למערכת אוורור במעבדת פארמה?
- שאלות ותשובות נפוצות על אוורור מעבדות
מוצרים נבחרים
מהי מערכת אוורור למעבדה ולמה היא קריטית במעבדות פארמה וביוטכנולוגיה?
מערכת אוורור למעבדה משלבת אספקה של אוויר צח מטופל עם פליטה ייעודית וסינון רב-שלבי, ונשענת על איזון הידראולי רציף ועל בקרת לחצים מחמירה. בניגוד למערכות מיזוג אוויר רגילות שתפקידן לספק נוחות תרמית בלבד, אוורור מעבדה הוא תשתית בטיחות קריטית שפועלת מסביב לשעון. המערכת מגנה על החוקרים והעובדים מפני שאיפת אדים רעילים וממיסים, מונעת זיהום צולב של חומרי גלם ודגימות בדיקה, ועוצרת פליטה של חומרים מסוכנים אל הסביבה שמחוץ למבנה.
במתקני פארמה וביוטכנולוגיה הדרישות מתחדדות בגלל עבודה תחת משטרי GxP והנחיות cGMP בינלאומיות. כל סטייה בטמפרטורה, בלחות או במשטר הלחץ עלולה להוביל לפסילת בדיקות יציבות ולעיכוב בשחרור אצוות תרופות לשוק. לכן התכנון ההנדסי חייב לשלב גיבוי מלא למפוחים, ניטור רציף של זרימות אוויר ויכולת עמידה בביקורות רגולטוריות קפדניות של משרד הבריאות וגופי פיקוח בינלאומיים. המערכת צריכה גם למנוע מחומרים פעילים לנדוד בין מעבדות אנליטיות.
מה ההבדל בין אוורור כללי לבין יניקה מקומית במעבדה?
אוורור כללי מזרים אוויר מטופל לחלל החדר במטרה למהול מזהמים, לסלק עומסי חום ממכשור ולשמור על תנאי אקלים יציבים עבור העובדים. יניקה מקומית לוכדת גזים, חלקיקים ואדים רעילים ישירות בנקודה שבה הם נפלטים ועוד לפני שהם מתפשטים בחדר. עמדות יניקה מקומית כוללות מנדפים כימיים, זרועות מפרקיות ותאי שקילה מוגנים.
הסתמכות בלעדית על אוורור כללי בעבודה עם חומרים מסוכנים או אבקות פעילות היא טעות תכנונית חמורה. שום קצב מהילה אינו מסוגל למנוע חשיפה ישירה של אנליסט העומד מול כלי פתוח עם ממס נדיף. לפי דרישות הרשויות, מעסיק חייב להתקין אמצעי יניקה ופליטה ייעודיים במקור בכל עמדה שבה נוצרים מזהמים מזיקים. תכנון תקני משלב תמיד את שני המנגנונים.
| פרמטר הנדסי | אוורור כללי | יניקה מקומית |
|---|---|---|
| מטרה עיקרית | מהילת מזהמים ושליטה באקלים | לכידת מזהמים במקור הפליטה |
| יעילות מול פליטה נקודתית | בינונית עד נמוכה | גבוהה מאוד |
| השפעה על מאזן לחצים | קבועה ומתוכננת מראש | דינמית ומשתנה לפי פעולת מנדף |
| שימוש טיפוסי בפארמה | פינוי עומסי חום ממכשור אנליטי | מנדפים כימיים, תאי שקילה, זרועות יניקה |
| סיכון מובנה | אשליית בטיחות בעבודה עם רעלים | דרישה לפיצוי אוויר מהיר ומדויק |
כמה החלפות אוויר בשעה נדרשות במעבדה?
קצב החלפות אוויר בשעה מבטא את היחס שבין נפח האוויר הנקי המסופק בשעה אחת לבין הנפח הכולל של החלל. במעבדות פעילות הטווח המקובל בתעשייה נע בין 6 ל-12 החלפות בשעה, אך אין תקן יחיד שקובע נתון שרירותי עבור כל סוגי החדרים. הצרכים ההנדסיים נקבעים לפי סוגי הכימיקלים בשימוש, כמות המנדפים הפועלים, פליטות חום ממכשירי כרומטוגרפיה ומספר האנשים העובדים בו-זמנית.
הגדלה עיוורת של קצב ההחלפות אינה פותרת בעיות של כליאת מזהמים. ספיקות אוויר גבוהות מדי יוצרות מערבולות קשות שעלולות לערער את מהירות היניקה בחזית המנדפים ולגרום לבריחת אדים רעילים אל פניו של העובד. המידע שמפרסם המוסד לבטיחות ולגיהות מדגיש שקביעת קצב האוורור חייבת להתבסס על סקר סיכונים ועל אופי התהליכים ולא על מספר קבוע מראש. בשעות שבהן המעבדה אינה מאוישת, אפשר להוריד את הקצב לרמה של 3 עד 4 החלפות בשעה, בתנאי שבקרת הלחץ נשמרת ברציפות.
האם מעבדה חייבת להיות בתת-לחץ? מתי נדרש לחץ חיובי ומתי שלילי?

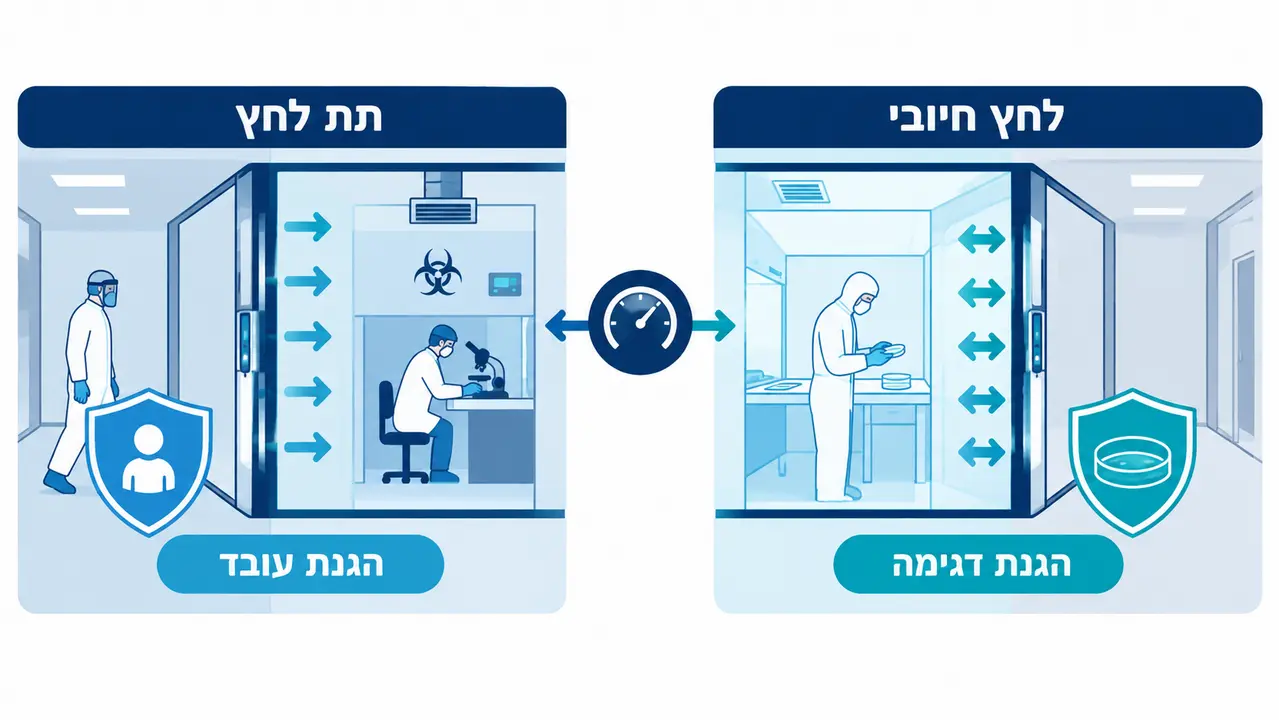

מעבדה לא חייבת להיות תמיד בתת-לחץ, כי משטר הלחץ נקבע לפי מטרת ההגנה העיקרית. כשהמטרה היא להגן על העובדים ועל החללים הסמוכים מפני חומרים מסוכנים, פתוגנים או כימיקלים, מתכננים משטר של תת-לחץ. במצב זה החדר פולט יותר אוויר ממה שמוזן אליו, ולכן נוצרת זרימה פנימה דרך חריצי הדלתות ואבקות, גזים או פתוגנים לא בורחים אל המסדרון.
אבל בחדרים סטריליים או במעבדות בקרת איכות המבצעות בדיקות מיקרוביאליות, הדרישה הפוכה לחלוטין. בחללים אלה מתכננים לחץ חיובי שבו מוזן יותר אוויר ממה שנפלט, כדי לדחוף אוויר מסונן החוצה ולמנוע כניסת מזהמים חלקיקיים אל הדגימות הרגישות. במסגרת פרויקטים של בניית מעבדה ביולוגית נדרש לעיתים שילוב מורכב בין תאי לחץ שלילי לכליאת פתוגנים לבין מעברי לחץ מבוקרים כחלק מחדר נקי. אוורור מעבדה מחייב הבנה עמוקה של הסיכון התהליכי כדי לא לבחור משטר לחץ שגוי.
קסקדת לחצים ומעברי לחץ מבוקרים בין חללי מעבדה
איך מגדירים כיוון זרימה וקסקדת לחצים בפרויקט מעבדה?
קסקדת לחצים, המכונה גם מפל לחצים היררכי, נועדה להבטיח שכיוון תנועת האוויר בין חללים יישאר יציב ונשלט בכל רגע. בפרויקטים פרמצבטיים מגדירים הפרש טיפוסי של 10 עד 15 פסקל בין אזור בעל דרגת ניקיון גבוהה לבין חלל בדרגת ניקיון נמוכה יותר. במעבדות מחקר ביולוגיות נבנה המפל בכיוון ההפוך כך שהלחץ הולך ונעשה שלילי יותר ככל שמתקרבים למוקד הסיכון הגבוה ביותר.
תאי מעבר ממלאים תפקיד קריטי במניעת קריסה של מפל הלחצים כשאנשי צוות נכנסים או יוצאים. תאי מעבר מסוג בועה שומרים על לחץ גבוה יותר משני החללים הצמודים, תאי כיור שומרים על לחץ נמוך יותר, ותאים מדורגים מייצרים מדרגת לחץ ביניים. שסתומי ונטורי שמגיבים בפחות משנייה מבטיחים שהקסקדה לא תתהפך גם כשדלתות נפתחות פתאום. אוורור מעבדה בתעשיית הפארמה תלוי כולו ביכולת לשמור על מפל לחצים ללא תנודות חריפות.
מאילו רכיבים הנדסיים בנויה מערכת אוורור למעבדה?
מערכת אוורור למעבדה מורכבת משרשרת ציוד ייעודית שתוכננה לעבודה רציפה בסביבות אגרסיביות. בבסיס המערך פועלות יחידות טיפול באוויר עם סוללות קירור וחימום, סינון ראשוני ומשני ומערכות מדויקות לוויסות לחות. תעלות הפליטה מיוצרות מחומרים עמידים לקורוזיה כמו נירוסטה 316 או פלסטיק קשיח מסוג פוליפרופילן מעכב בעירה, כדי לעמוד בחשיפה ממושכת לחומצות וממיסים.
מפוחי הפליטה מותקנים מחוץ למבנה, בדרך כלל על הגג, וכוללים מנועים מוגני פיצוץ בתקן ATEX הממוקמים הרחק מזרם האוויר המזוהם. מסנני HEPA או ULPA מוצבים בקצה קווי הפליטה במעבדות ביולוגיות ללכידת פתוגנים, בעוד מצעי פחם פעיל קולטים תרכובות אורגניות נדיפות. יחידות קצה בעלות ספיקה משתנה או קבועה מווסתות את כמות האוויר בכל חדר בהתאם לנתוני זמן אמת.
אילו חיישנים ובקרות מעניקים יציבות תפעולית לאורך זמן?
משדרי לחץ דיפרנציאלי רציפים מודדים ללא הרף את הפרשי הלחץ בין החדר למסדרון בדיוק של חצי פסקל. חיישני מהירות פנים במנדפים מוודאים שמהירות השאיבה נשארת בטווח של כחצי מטר לשנייה בכל מצב של הצוהר. כל הנתונים מועברים למערכת בקרת מבנה מרכזית שמתעדת את הפרמטרים ברציפות, מתריעה על סטיות ומאפשרת לשלוף היסטוריית תנאי סביבה לצורכי ביקורת רגולטורית.
מהן דרישות אוורור מעבדה לפי תקן ואיך להימנע מפרשנות יתר?
תכנון אוורור מעבדה כפוף לשילוב הדוק בין חקיקה ישראלית לתקנים בינלאומיים מובילים. בישראל חל התקן הרשמי ת”י 6210 לאוורור ולאיכות אוויר, שקובע קריטריונים ברורים להספקת אוויר צח במבנים ציבוריים ותעשייתיים. תקנות הבטיחות בעבודה בעניין מעבדות כימיות וביולוגיות מטילות חובה מפורשת להתקין מערכות פליטה ממוכנות בכל מקום שבו קיים חשש להיווצרות אבק מזיק, אדים או גזים רעילים.
מעבדות פארמה נשענות במקביל על תקני ASHRAE 62.1 לאיכות אוויר, תקן ASHRAE 110 לבדיקת כליאה במנדפים, ותקני ISO 14644 כשהמעבדה משולבת בסביבת חדר נקי. פרשנות יתר של תקנים מתרחשת כשמיישמים דרישות של חדר נקי ברמה מחמירה על מעבדת כימיה רטובה שאינה זקוקה לכך, וכך מתנפחות עלויות ההקמה. תכנון מקצועי לפי דרישות אוורור מעבדה אמיתיות מייצר איזון נכון בין בטיחות לתקציב.
מה מחייב במסמכי התקינה ומה רק מומלץ במפרט הפרויקט?
תקנות בטיחות אש, תקנות המוסד לבטיחות וגיהות והוראות משרד העבודה הן דרישות חוק מחייבות שאין בהן מקום לשיקול דעת. מנגד, מפרט הפרויקט של הלקוח כולל דרישות איכות תהליכיות מחמירות יותר שנועדו להגן על מוצרים, על שלמות בדיקות אנליטיות ועל עמידה בהנחיות FDA או EMA. הבחנה מוקדמת בין דרישות בטיחות קבועות לבין יעדי איכות תהליכיים מונעת תכנון יתר וממקדת את התקציב ברכיבים הקריטיים.
במה שונה אוורור מעבדה בתעשיית הפארמה מאוורור של מעבדה רגילה?
במעבדה אקדמית או תעשייתית רגילה המטרה המרכזית של מערכת האוורור היא גיהות תעסוקתית ועמידה בחוקי עבודה. לעומת זאת, אוורור מעבדה בתעשיית הפארמה חייב להתמודד עם אתגר נוסף של מניעת זיהום צולב בין חומרי בדיקה שונים. מסיבה זו אסור בשום אופן לסחרר אוויר בין מעבדות אנליטיות שונות, והמערכות מתוכננות לפעול במתכונת של מאה אחוז אוויר צח שעובר סינון ונפלט החוצה.

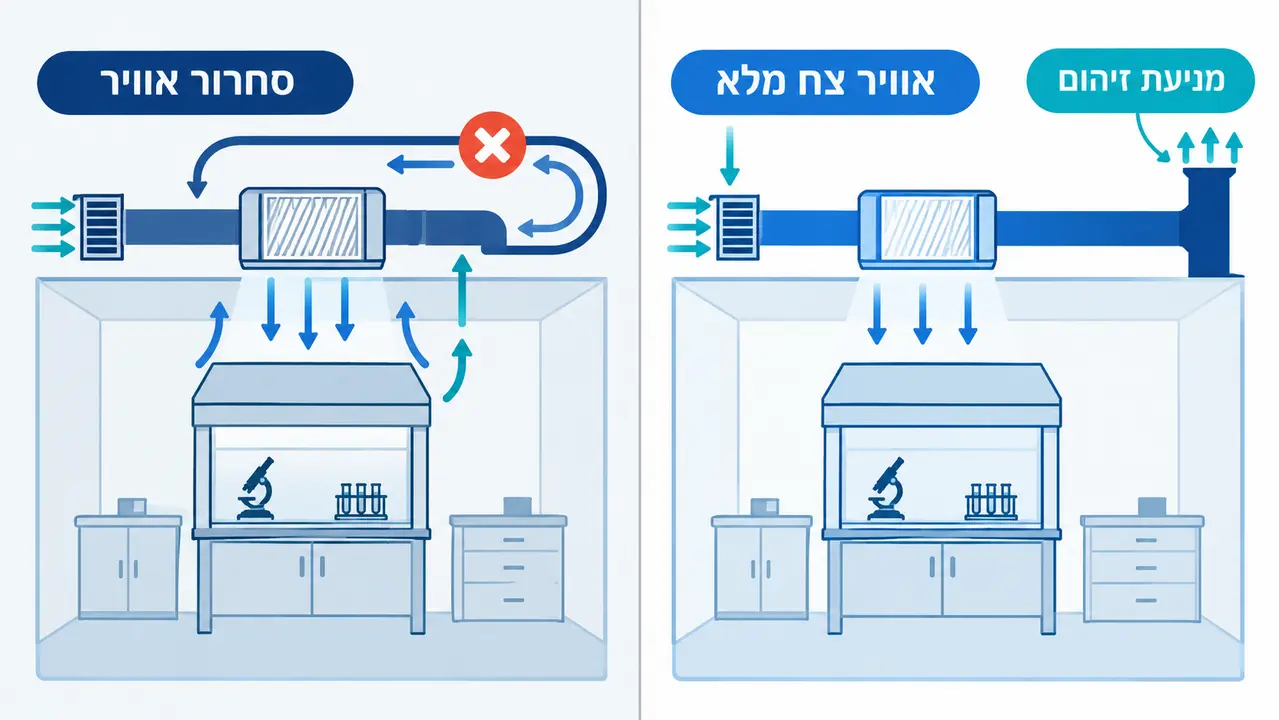

בתעשיית התרופות יש לשלמות המבנית של התעלות, החיבורים והמפוחים חשיבות קריטית. דליפה מתעלת פליטה במעבדה רגילה עשויה להסתיים בריח טורדני, אך במתקן פארמה היא עלולה להביא להשבתת קווי ייצור סמוכים ולפסילת מוצרים בהיקף כספי כבד. גם את מערכות השבת החום מתכננים עם סוללות עקיפות בלבד, ללא שום מגע פיזי או ערבוב בין הזרם הנפלט לזרם המסופק.
הפרדת זרימות אוויר בין מעבדות אנליטיות למניעת זיהום צולב
האם אפשר לתכנן מערכת אוורור למעבדת QC בלי לפגוע בדיגום ובשקילה?
מאזניים אנליטיים רגישים מסוגלים לזהות תנודות זרימה של מאיות המטר לשנייה. כשפתח אספקת אוויר ממוקם ישירות מעל שולחן שקילה, משבי הרוח גורמים לסטייה במדידות של חומרי גלם פעילים ומשבשים בדיקות בקרת איכות קריטיות. תכנון הנדסי לקוי בתחום זה יוצר קונפליקט בלתי פוסק בין דרישות הבטיחות לצורכי התהליך האנליטי.
הפתרון המקצועי מבוסס על שימוש במפזרי אוויר ייעודיים בעלי מהירות יציאה נמוכה במיוחד ופיזור למינרי שקט בחלל החדר. את עמדות השקילה של אבקות רעילות מבודדים בתוך תאי שקילה ייעודיים המצוידים במערכת שאיבה פנימית מאוזנת. הרחקה של פתחי האספקה מחזיתות המנדפים הכימיים מונעת גם מערבולות שמפריעות לדיגום. מערכת אוורור למעבדה שתוכננה כהלכה מאפשרת עבודה אנליטית מדויקת ברמת המיקרוגרם ללא הפרעות זרימה.
מהו מנדף כימי ואיך הוא משתלב במערך האוורור הכללי?
מנדף כימי הוא מתקן הנדסי לכליאת מזהמים, המשתמש בזרימת אוויר דרך חזית פתוחה כדי לשאוב אדים רעילים, גזים וחלקיקים ולהוציאם בבטחה מחוץ למבנה. המנדף אינו פועל כיחידה מבודדת אלא הוא נקודת הפליטה המשמעותית ביותר במערך האוורור של המעבדה. כל שינוי במצב חלון המנדף משפיע ישירות על כמות האוויר שנפלטת מהחדר ועל משטר הלחצים הכולל.
מנדפים בעלי ספיקה משתנה כוללים בקרים מהירים שמתאימים את קצב השאיבה לגובה פתיחת הצוהר, כך שמהירות הפנים נשמרת קבועה סביב חצי מטר לשנייה. תקנות הבטיחות בעבודה בישראל קובעות חובה מפורשת לבצע בדיקת תקינות מנדפים שנתית בידי בודק מוסמך כדי לוודא שמהירות היניקה וכליאת המזהמים עומדות ברף החוקי. אוורור מעבדה לפי תקן דורש סנכרון מלא בין מצבי המנדף לפעולת יחידת הטיפול באוויר.
מהו פיצוי אוויר ולמה הוא הגורם המוביל לתלונות משתמשים?
על פי עקרון שימור המסה, כל מטר מעוקב של אוויר שנפלט דרך מנדף חייב להיות מוחלף בכמות שווה של אוויר אספקה מטופל. פיצוי אוויר הוא האוויר הצח שמזרימים כדי למנוע ירידת לחץ חדה בחדר. כשמערכת הפיצוי אינה מסונכרנת עם מערכת הפליטה, נוצר תת-לחץ קיצוני של עשרות רבות של פסקל.
המצב הזה גורם מיד לטריקת דלתות מסוכנת, לקושי פיזי של עובדים לפתוח דלתות יציאה ולשריקות רוח מחרישות אוזניים דרך אטמי קירות וחריצי פנלים. חמור מכך, מחסור באוויר פיצוי מביא לכשל מוחלט בשאיבת המנדפים ולהיפוך זרימה שפולט כימיקלים בחזרה למעבדה. הפתרון הוא מערכת מעקב זרימות שמשווה את ספיקת האספקה לספיקת הפליטה בכל עשירית שנייה. בקרת נפח מהירה ומדויקת מונעת את התופעות האלה.
איך יודעים שמערכת אוורור למעבדה מתפקדת כראוי בפועל?

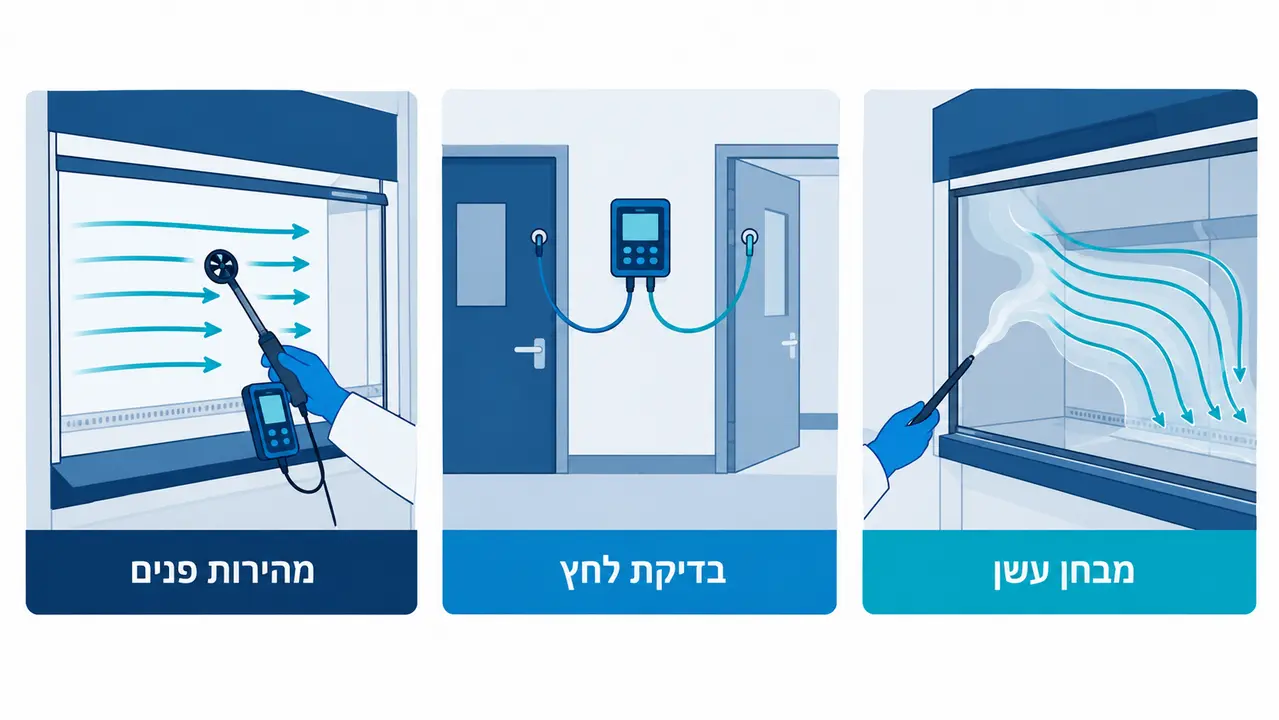

בדיקות ביצועים במעבדה אינן יכולות להסתמך על חישובים תיאורטיים בשרטוטים אלא דורשות אימות מעשי בשטח. הבדיקה הראשונית כוללת מדידות מהירות פנים בכל פתחי המנדפים עם אנמומטרים מדויקים, ואימות שהמהירות נשמרת סביב חצי מטר לשנייה בכל מצבי הצוהר. לאחר מכן מבצעים בדיקות הפרשי לחצים בין כל החדרים כדי לוודא שהקסקדה עומדת בהגדרות התכנון.
בדיקות עשן חזותיות הן כלי קריטי לזיהוי מערבולות, נתיבי זרימה בעייתיים וכיסי אוויר עומד שאינם מתפנים כראוי. במעבדות פארמה מבצעים גם דיגומים סביבתיים תעסוקתיים שמאמתים שרמות המזהמים באוויר נמוכות מרמות החשיפה המותרות לפי דרישות משרד העבודה. המערכת מקבלת אישור תפעולי רק כשהיא מוכיחה יציבות מלאה תחת עומס עבודה מרבי, ולכן בודקים אותה בשגרה וגם בתרחישי קיצון שבהם נפתחות כמה דלתות בבת אחת.
בדיקות ביצועים ומדידות זרימה לאימות תפקוד המערכת בשטח
אילו שלבים כולל תהליך Commissioning ו-Qualification למערכת אוורור במעבדה?
תהליך ההסמכה בעולם הפארמה מחולק לשלבי ולידציה מוגדרים שנועדו להוכיח שהמערכת עומדת בדרישות לאורך זמן. בשלב ההפעלה והאיזון מכיילים מכנית את כל הדמפרים, בודקים את כיווני הסיבוב של המנועים ומאזנים הידראולית את התעלות. שלב ה-Design Qualification מוודא שהתכנון ההנדסי המפורט עונה במדויק על כל דרישות המשתמש שהוגדרו מראש.
בשלב ה-Installation Qualification בודקים שהציוד, פילטרי ה-HEPA והחיישנים הותקנו בדיוק לפי התוכניות והמפרטים המאושרים. שלב ה-Operational Qualification בוחן את תגובת המערכת בתרחישי קיצון כמו פתיחת מספר חלונות מנדף במקביל, הפסקת חשמל ומעבר לגנרטור חירום, והפעלת התראות לחץ. שלב ה-Performance Qualification מוכיח שהמערכת שומרת על טמפרטורה, לחות ומשטרי לחץ יציבים במהלך פעילות מעבדתית שוטפת ומלאה. אוורור מעבדה בתעשיית הפארמה מחייב תיעוד שלם של כל אחד מהשלבים האלה לקראת ביקורת רגולטורית.
אילו כשלים נפוצים גורמים לחריגות לחץ, ריחות ורעש במעבדה?
ריחות כימיקלים במסדרון מעידים כמעט תמיד על היפוך של מפל הלחצים או על איטום לקוי של מעברי צנרת וכבלים בקירות המפרידים. כשפיצוי האוויר בתוך החדר עולה על קצב הפליטה, נוצר לחץ חיובי שדוחף מזהמים ישירות אל שטחי המשרדים. תנודות לחץ חריפות מתרחשות כשהדמפרים איטיים מדי ואינם מסוגלים לעקוב אחרי שינויים מהירים בפתיחת צוהרי המנדפים.
רעשי שריקה מציקים נובעים ממהירויות אוויר מופרזות בתוך תעלות שנבנו בקוטר קטן מדי כדי לחסוך מקום בתקרה. תלונות של עובדים על קור או חום קיצוני מעידות על היעדר תיאום בין יחידת הטיפול באוויר לבין מערך הפליטה, ששואב את כל האוויר הממוזג החוצה לפני שהוא מספיק לקרר את עומסי החום של הציוד האנליטי. תחזוקה מונעת, כמו החלפת מסננים בזמן וכיול בקרים, פותרת את מרבית התקלות הללו. אוורור מעבדה תקין נשען על תחזוקה שוטפת ואיזון תקופתי.
כיצד משלבים חיסכון באנרגיה במערכת אוורור בלי לסכן בטיחות?
מעבדות מחקר ובקרת איכות צורכות פי שמונה יותר אנרגיה ממבנה משרדים רגיל, בגלל הצורך בפליטה מתמדת של אוויר ממוזג החוצה. שימוש במערכות ספיקה משתנה מאפשר להפחית באופן משמעותי את כמות האוויר הנפלט כשחלונות המנדפים סגורים. סגירת הצוהר מקטינה מיד את הדרישה לאוויר פיצוי ומורידה את העומס על יחידות הטיפול באוויר.
חיישני תפוסה מאפשרים למערכת לעבור למצב שפל בשעות הלילה כשאין עובדים בחדר. במצב זה קצב החלפות האוויר מופחת מ-10 החלפות בשעה ל-4 בלבד, אך תת-הלחץ נשמר. מערכות השבת אנרגיה עקיפות מסוג Run-around coils קולטות את החום מזרם הפליטה ומעבירות אותו לזרם האספקה דרך נוזל ביניים, ללא שום מגע פיזי וללא סכנת זיהום צולב. כך חוסכים באנרגיה בלי לוותר על הבטיחות.
כיצד משפיע אוורור המעבדה על מערכות בטיחות אש ועשן?

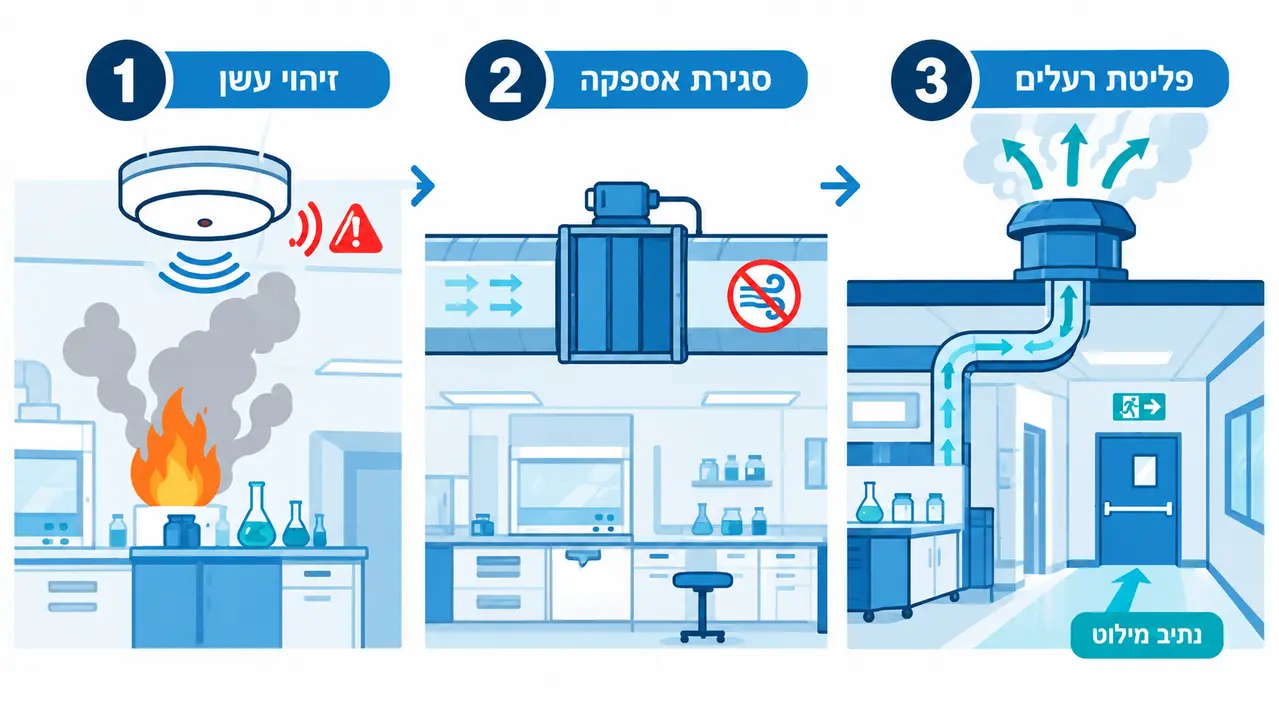

בשריפה במבנה רגיל, ההוראה ההנדסית הסטנדרטית היא כיבוי מיידי של כל מערכות המיזוג וסגירת דמפרי אש בתעלות. אבל במעבדה כימית שמכילה ממיסים דליקים וחומרים נדיפים, השבתה פתאומית של מפוח הפליטה עלולה להביא להצטברות גזים נפיצים ולגרום לפיצוץ קטלני. לכן מגדירים במעבדות מטריצת הפעלה הנדסית ייעודית למצבי חירום.
תעלות הפליטה מתוכננות מחומרים בעלי עמידות אש גבוהה ומצוידות בדמפרים ממונעים שמתקשרים ישירות עם לוח גילוי האש המרכזי. בתרחישים מסוימים מפוח הפליטה ממשיך לעבוד כדי לפנות עשן ורעלים, בעוד אספקת האוויר מווסתת כדי למנוע ליבוי של מוקד הבעירה. התכנון חייב להבטיח נתיבי מילוט נקיים מעשן עבור אנשי הצוות. אוורור מעבדה לפי תקן בטיחות אש מחייב אינטגרציה מלאה בין מערכות הכיבוי, הגילוי והנידוף.
אינטגרציה בין מערכות אוורור, גילוי אש ופינוי עשן במעבדה
מה חובה להגדיר במסמך דרישות משתמש למערכת אוורור?
מסמך דרישות משתמש הוא הבסיס ההנדסי שממנו נגזרים כל חישובי הספיקות, קוטר התעלות והספקי המפוחים. במסמך מגדירים במדויק את רשימת הכימיקלים והממיסים המתוכננים לעבודה בחלל, כולל ריכוזים צפויים ופליטות תרכובות אורגניות. הגדרה מדויקת של מספר המנדפים, תאי הבטיחות הביולוגית ומיקומם הפיזי בחלל מונעת טעויות תכנון יקרות בהמשך הדרך.
מפרטים בו גם את פליטות החום של מכשור אנליטי כבד כמו מערכות HPLC, ספקטרומטרים ומקפיאים של מינוס שמונים מעלות. הגדרת טווחי הטמפרטורה, הלחות היחסית ומשטרי הלחץ הנדרשים חייבת לכלול גם את הטולרנסים המותרים בכל חדר. אפיון מוקדם של תוכניות להרחבה עתידית מונע צורך בפירוק תשתיות ובשדרוג מפוחים לאחר סיום ההקמה. דרישות אוורור מעבדה שמוגדרות היטב בשלב ה-URS חוסכות חריגות תקציב משמעותיות.
לפי מה בוחרים חברת הנדסה וביצוע למערכת אוורור במעבדת פארמה?
פרויקט אוורור בסביבה מבוקרת דורש מומחיות ייחודית שאינה קיימת אצל קבלני מיזוג אוויר מסחריים רגילים. הבחירה המקצועית מתמקדת בחברות בעלות ניסיון מוכח בהקמת חדרים נקיים ומעבדות פארמה תחת דרישות מחמירות של GMP, FDA ו-EMA. על השותף ההנדסי לספק פתרון Turnkey מקצה לקצה שמרכז תחת קורת גג אחת את התכנון, ההקמה, הבקרה והאינטגרציה המלאה של כלל המערכות.
בביופרמקס אנחנו מלווים חברות תרופות וביוטכנולוגיה מובילות בעולם למעלה מארבעים שנה, ומספקים מעטפת הנדסית שלמה שכוללת איזון זרימות, מסירה וליווי תהליכי ולידציה מורכבים. השקעה בתכנון מקצועי מוקדם מונעת תקלות השבתה עתידיות ומגדילה את הסיכוי שהמתקן יעבור ביקורות רגולטוריות בהצלחה. מערכת אוורור למעבדה שתוכננה והוקמה בידי מומחים חוסכת תקלות רבות לאורך שנים. אוורור מעבדה בתעשיית הפארמה מחייב שותף שמבין את דרישות התהליך לפרטי פרטים. ליצירת קשר עם מהנדסי התהליך של ביופרמקס ותיאום פגישת ייעוץ מקצועית לפרויקט שלכם, חייגו 072-391-0742.
