הנדסת תהליך תעשייתי, מהקונספט ועד המסירה
מנהל ייצור עומד מול מפרט של מכל תסיסה 2,000 ליטר, מסתכל על הצעה של ספק חדש ומגלה שבמסמך אין מילה על נקודות דיגום, על ניקוז מלא של הקו או על גישה להחלפת אטם מכני. המכל יגיע, יותקן, ובשלב הקומישינינג יתברר שאי אפשר לנקות אותו לפי פרוטוקול ה-CIP שהוגדר. זה בדיוק הרגע שבו הופך פער תכנוני קטן להוצאה של מאות אלפי שקלים ולעיכוב של חודשים.
הנדסת תהליך תעשייתי היא הדיסציפלינה שמונעת את הרגע הזה. היא לא מתחילה בשטח ולא בהזמנת ציוד, אלא במסמך ובשרטוט שמגדירים מראש מה המערכת חייבת לעשות, איך היא תעשה זאת, ואיך נוכיח שהיא עומדת בכך.
אנחנו בביופרמקס מלווים מתקני ייצור ביו-פרמצבטיים למעלה מ-40 שנה, ובמאמר הזה נפרק את השלבים, המסמכים והטעויות הנפוצות מזווית של מי שראה מה קורה כשמדלגים על שלב. הכתיבה כאן מיועדת למנהלי הנדסה, ייצור, איכות ותפעול שצריכים לקבל החלטה, לא לקרוא ברושור.
עיקרי הדברים
- ההבדל בין תכנון תהליכים לאופטימיזציה, ולמה שניהם חשובים להחזר ההשקעה
- מה תפקידם של URS, BOD, PFD ו-P&ID בשרשרת התכנון ההנדסי
- איך מזהים צווארי בקבוק ואילו KPI מודדים לפני רכש ציוד נוסף
- הקשר בין תכנון הנדסי לקומישינינג ולולידציה IQ/OQ/PQ
- לוחות זמנים ריאליים ומה בפועל מקבלים מספק תכנון מקצועי
תוכן עניינים
- מהי הנדסת תהליך תעשייתי ולמי זה מתאים
- מה ההבדל בין תכנון תהליכים לאופטימיזציה של תהליך
- מה כולל פרויקט הנדסת תהליך משלב הקונספט ועד מסירה
- מהו URS ולמה הוא משפיע ישירות על תקציב ולו”ז
- מהו BOD ואיך הוא מונע מחלוקות בהמשך
- מה זה PFD ומה חייב להופיע בו
- מה זה P&ID ואיך משתמשים בו לצמצום סיכוני ביצוע
- מה ההבדל בין PFD ל-P&ID
- איך מזהים צווארי בקבוק לפני שקונים עוד ציוד
- אילו KPI נכון להציב לאופטימיזציה של תהליך
- איך מתכננים קו חדש שיהיה מוכן לייצור
- מה הקשר בין הנדסת תהליך לקומישינינג וולידציה
- מהן הטעויות הנפוצות שגורמות לעיכובים ועלויות
- כמה זמן לוקח פרויקט הנדסת תהליך
- כמה עולה תכנון ומה מקבלים בפועל
- איך לבחור ספק להנדסת תהליך תעשייתי
- השוואה בין מסמכי תכנון מרכזיים
מוצרים נבחרים
מהי הנדסת תהליך תעשייתי ולמי זה מתאים
הנדסת תהליך תעשייתי (Process Engineering) היא תכנון, אפיון ושיפור של תהליכי ייצור כך שיעמדו ביעדי תפוקה, איכות, בטיחות ועלות. היא הלב הפועם של כל מתקן ייצור מתקדם, ובמיוחד בתעשיות שדורשות בקרת סביבה קפדנית: פארמה, ביופארמה וקוסמטיקה.
בפועל, הדיסציפלינה מגדירה את שלבי התהליך, את זרימות החומר והאנרגיה, בוחרת את הציוד המתאים לכל שלב וקובעת את נקודות הבקרה. מהנדס התהליך שואל בכל שלב שאלה פשוטה לכאורה: מה נכנס, מה יוצא, ובאילו תנאים.
קהל היעד הטיפוסי ברור. מנהל פרויקטים שמקים קו ייצור חדש, מנהל הנדסה שצריך לשדרג קו קיים, או מנהל מפעל שרוצה לתרגם קונספט טכנולוגי למתקן עובד. המעבר מ”על הנייר” ליישום פיזי בשטח, תוך עמידה בתקציב, איכות ולוחות זמנים, הוא בדיוק המקום שבו הנדסת תהליכים מקצועית מוכיחה את ערכה. תכנון מפעל וגם תכנון קו ייצור מתחילים כאן.
מה ההבדל בין תכנון תהליכים לאופטימיזציה של תהליך
שני מושגים משלימים שקל לבלבל ביניהם. תכנון תהליכים (Process Design) בונה את התהליך מהמסד עד הטפחות: הגדרת שלבים, זרימות חומר ואנרגיה, קביעת חומרי גלם ובחירת הציוד המתאים ביותר. הוא עונה על השאלה “איך המערכת אמורה לעבוד”.
אופטימיזציה של תהליך (Process Optimization) עוסקת בתהליך קיים או מתוכנן, במטרה למקסם יעילות, לקצר זמני מחזור, להפחית פחת ולייעל צריכת משאבים. היא עונה על השאלה “איך משפרים את מה שכבר קיים”.
שני השלבים חיוניים להחזר ההשקעה. תכנון נכון מונע השקעה בציוד שגוי כבר בהתחלה, ואופטימיזציה מוציאה מהמתקן את השיפור תפוקה שהוא מסוגל לתת בלי רכישות הון נוספות. אצלנו, כבר בשלב התכן אנחנו מטמיעים מנגנונים שיאפשרו אופטימיזציה עתידית: נקודות מדידה, גישה לנתונים וטווחי עבודה מוגדרים.
מה כולל פרויקט הנדסת תהליך משלב הקונספט ועד מסירה
מחזור החיים המלא של פרויקט הנדסי עובר חמישה שלבים ברורים. ראשית מגדירים את הקונספט ומבצעים אפיון תהליך ראשוני של דרישות הלקוח. אחר כך מגיע תכנון בסיסי (Basic Design) הכולל חלופות הנדסיות ומאזנים ראשוניים.
השלב השלישי הוא תכנון מפורט (Detailed Design), שבו יורדים לרזולוציית הייצור והרכש. אז מגיע שלב הרכש, הפיקוח על הביצוע והבנייה בשטח. לבסוף, הרצה, בדיקות מסירה (Commissioning) וקבלת אישורים רגולטוריים.
הפער הכי מסוכן בפרויקטים הוא בין שלב התכנון לשלב הביצוע. ליווי מקצועי מקצה לקצה (End-to-End), עם כל הדיסציפלינות תחת קורת גג אחת, מונע את “טלפון שבור” ההנדסי שבו מהנדס התכן חושב דבר אחד והקבלן בשטח מבצע אחר. תכנון מתקנים איכותי סוגר את הפער הזה בתיעוד, לא בהנחות.
מהו URS ולמה הוא משפיע ישירות על תקציב ולו”ז
URS (User Requirement Specification) הוא מסמך דרישות משתמש המגדיר במדויק מה המערכת נדרשת לבצע מבחינה פונקציונלית, תפעולית ורגולטורית. זה הבסיס לכל הצעות המחיר, למפרטים, לבדיקות ולקבלה. הוא גם נקודת ההתחלה לכל תהליכי ההסמכה בהמשך, כפי שממחישות דוגמאות המסמכים של ISPE.
URS לא מדויק הוא מקור מספר אחת לחריגות. דרישה עמומה מובילה לשינויי תכן יקרים בשלבים מתקדמים (Change Control), לרכש ציוד לא מתאים, לעיכובים במסירה ולחריגות תקציב. ככל שהדרישות ברורות יותר בהתחלה, כמות שינויי ה-Scope בהמשך יורדת בחדות.
דוגמה מהשטח: אפיון מדויק של קיבולת (למשל 500 ליטר לבאץ’) , של חומרי מבנה (316L מלוטש עד Ra 0.5 מיקרון) ושל טמפרטורות עבודה מונע את ההפתעה שבה מגלים שהמכל שהוזמן לא עומד בטמפרטורת העיקור הנדרשת. דרישות משתמש שאינן מדידות פשוט מזמינות מחלוקת.

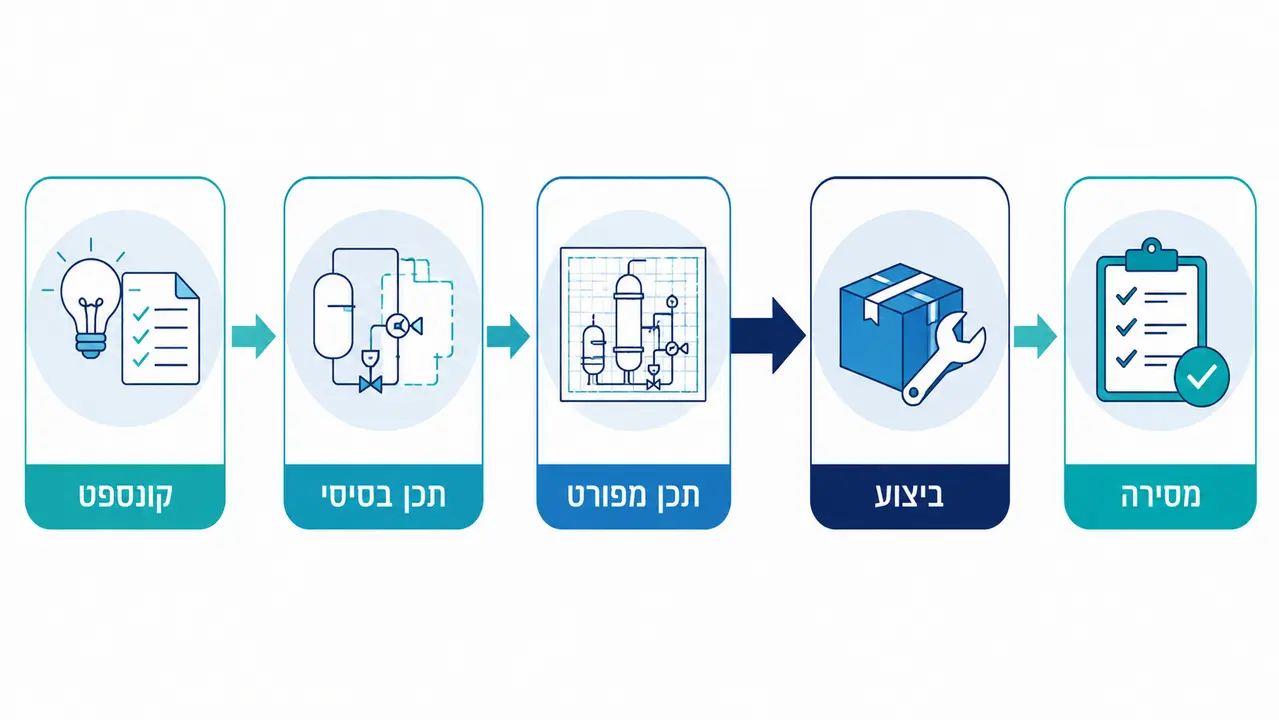

מחזור החיים של פרויקט הנדסי, מקונספט ועד מסירה
מהו BOD ואיך הוא מונע מחלוקות בהמשך
BOD (Basis of Design) הוא החוליה המקשרת בין דרישות המשתמש להנדסה בפועל. הוא מתרגם את ה-URS להנחות תכן מוצקות: תנאי סביבה, מאזן מסה ומאזן אנרגיה, גבולות הספקה, פילוסופיית בקרה והנחיות בטיחות.
הערך האמיתי של ה-BOD הוא בתיעוד ה”למה”. למה בחרנו קיבולת מסוימת, מדוע טווח הטמפרטורה הוגדר כך, איזו רמת גיבוי נדרשת, ומהי פילוסופיית ה-CIP/SIP. מסמך בסיס תכן שמתעד את ההנחות מונע את הוויכוח שמתפוצץ חצי שנה מאוחר יותר, כשאיש מלבד מהנדס אחד לא זוכר מדוע נבחר פתרון מסוים.
מבחינה ארגונית, ה-BOD הוא כלי יישור קו בין הנדסה, תפעול, הבטחת איכות והנהלת המפעל, כבר בתחילת הדרך. כאשר כל הצדדים מאשרים אותו, הבסיס לתכן המפורט יציב.
מה זה PFD ומה חייב להופיע בו
PFD (Process Flow Diagram) הוא תרשים זרימת התהליך, המפה המרכזית להבנת הייצור ברמת המקרו. הוא מציג את הפילוסופיה התהליכית במבט-על: מה התהליך עושה, לא איך הוא מיושם פיזית. סקירה הנדסית טובה של תפקידו זמינה במאגר ScienceDirect.
ב-PFD חייבים להופיע הציוד העיקרי (ריאקטורים, מכלים, משאבות, מחליפי חום), קווי הזרימה הראשיים של החומרים, ונתוני תהליך קריטיים: טמפרטורה, לחץ וספיקה. אלה מאפשרים לבצע חישובי מאזן מסה ואנרגיה ולזהות בעיות הנדסיות ראשוניות עוד לפני התכן המפורט.
טעויות נפוצות ב-PFD שמייצרות תכן שגוי
השגיאה הכי נפוצה היא העמסת יתר של פרטים ששייכים לשרטוטים מפורטים יותר, כמו מספרי שסתומים קטנים או קווי חיווט. זה מטשטש את הלוח התהליכי במקום לחדד אותו. טעות שנייה: התעלמות מתנאי קיצון או משינויים עונתיים בטמפרטורת מי ההזנה, שמובילה להגדרת קיבולות ציוד לא נכונות. וטעות שלישית מסוכנת במיוחד: חוסר עקביות במאזני חומר ואנרגיה, שמזליג לתכן קיבולות שגויות לאורך כל הקו.
מה זה P&ID ואיך משתמשים בו לצמצום סיכוני ביצוע
P&ID (Piping and Instrumentation Diagram), תרשים צנרת ומכשור, הוא מסמך העבודה המרכזי לכל שלבי הרכש, ההתקנה, החיווט והבקרה. הוא יורד לפרטי הפרטים.
ב-P&ID מופיעים כל קווי הצנרת (קטרים, חומרי מבנה ומספור קווים), השסתומים לסוגיהם, המכשירים למדידת לחץ, טמפרטורה, ספיקה וגובה, וכן לולאות הבקרה והאינטרלוקים הבטיחותיים. שרטוט המבוסס על תקנים בינלאומיים, כמו אלה של ISA5.7, מונע טעויות יקרות בשטח בזמן ההקמה ומקל על Troubleshooting בשלב ההפעלה.
כאן בדיוק נמדדת בקרה תהליכית מקצועית: כשמתגלה תקלה בהפעלה, P&ID מדויק ומעודכן מאפשר לאתר את מקור הבעיה בדקות במקום בימים.
מה ההבדל בין PFD ל-P&ID
ההבחנה קריטית לכל מי שעוסק בתכנון תהליכים. ה-PFD מציג את הפילוסופיה במבט-על: מה התהליך עושה. ה-P&ID יורד לפרטי הפרטים הפיזיקליים, המכניים והבקרתיים: איך התהליך מיושם בפועל.
דילוג על שלב ה-PFD ומעבר ישיר ל-P&ID הוא כשל תכנוני חמור. בלי תמונת-על ברורה, מגלים בשלב מאוחר שאין הבנה של התנהגות המערכת במצבי מעבר או חירום. בפרויקטים רבים, נקודת המעבר מ-PFD ל-P&ID היא בדיוק המקום שבו מתגלים החוסרים: ניקוזים שנשכחו, נקודות דיגום חסרות, או חוסר יכולת לתחזק את הציוד. מפרט ציוד (Equipment Specification) שנגזר משני השרטוטים גם יחד יהיה שלם הרבה יותר.

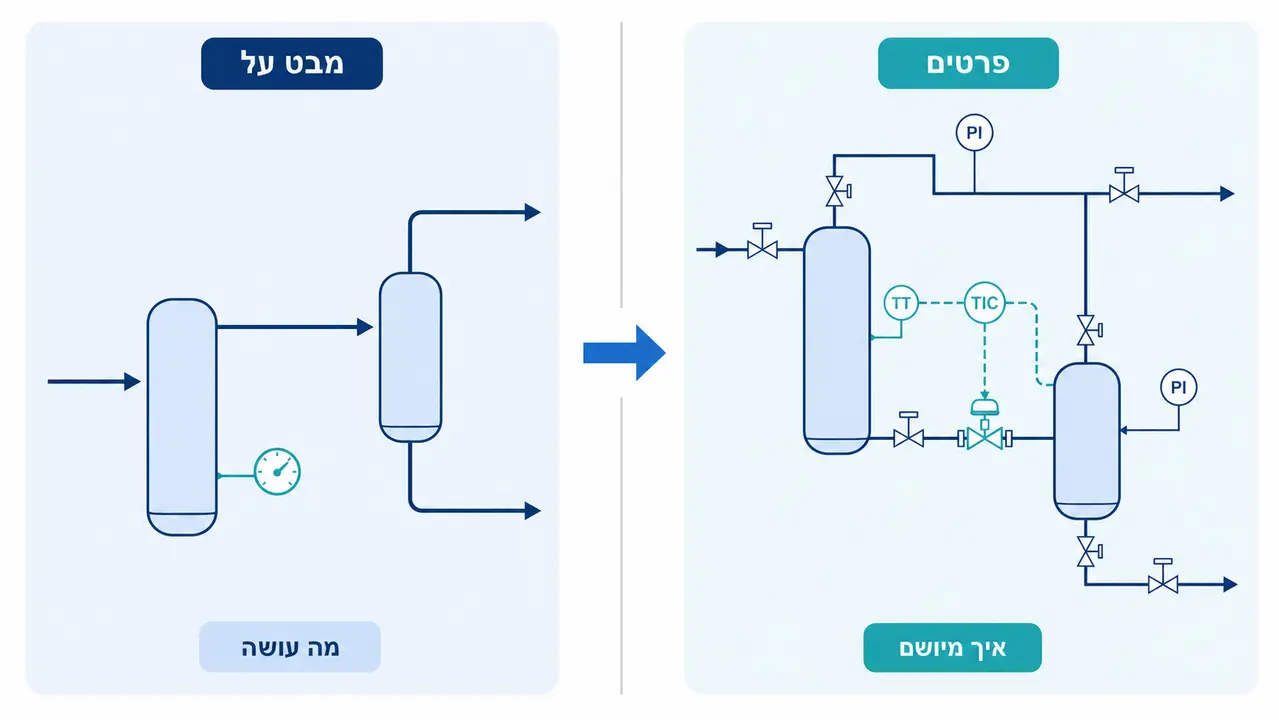

מבט-על מול פרטי ביצוע, ההבדל בין PFD ל-P&ID
איך מזהים צווארי בקבוק לפני שקונים עוד ציוד
צוואר בקבוק (Bottleneck) הוא התחנה שמגבילה את קצב הייצור הכללי של המפעל. הטעות הנפוצה היא לרכוש ציוד יקר להרחבת שלב שאינו המגבלה, ולגלות שהתפוקה לא זזה.
המתודולוגיה שיטתית: מעקב אחר זמני מחזור של כל שלב, ניתוח זמני המתנה של מפעילים וציוד, ומדידת ניצולת המכונות. משווים “קצב יציאה” מול “קצב כניסה” בכל תחנה, ומזהים היכן נערם החומר.
לעיתים קרובות שינויים קלים בפרמטרי הפעלה, עדכון לוגיקת בקרה או קיצור זמני ניקוי (CIP) מגדילים תפוקה משמעותית בלי השקעת הון (CapEx) ברכישת ציוד חדש. זו הדרך הזולה ביותר להגדלת תפוקה, והיא מתחילה במדידה ולא ברכש.
אילו KPI נכון להציב לאופטימיזציה של תהליך
בלי מדידה רציפה אין אופטימיזציה, יש רק תחושות בטן. שלושה מדדים מובילים ראויים למקום מרכזי בכל קו ייצור.
OEE (Overall Equipment Effectiveness) משקלל זמינות מכונה, קצב עבודה ואיכות תוצרים. זהו מדד השוואתי מקובל, וההגדרה שלו מפורטת אצל APQC והנוסחאות שלו זמינות בOEE.com. Yield מודד את שיעור חומרי הגלם שהפכו למוצר תקין לעומת הפחת. וצריכת אנרגיה ומשאבים לכל יחידת מוצר מספרת את הסיפור הכלכלי.
מעבר למספרים, ייצוב התהליך והפחתת שונות (Process Variance) הם מה שמבטיח איכות מוצר קבועה ועמידה בסטנדרטים רגולטוריים. מדידת Before/After לפי KPI מוסכם היא הדרך היחידה להוכיח בארגון שהאופטימיזציה החזירה השקעה.
איך מתכננים קו חדש שיהיה מוכן לייצור
ההבדל בין תכנון “יפה על הנייר” לתכנון “מוכן לייצור” הוא במידה שבה המהנדס לקח בחשבון את המציאות התפעולית היומיומית כבר בשלבים המוקדמים.
נגישות מלאה היא חובה: טיפול בשסתומים, החלפת פילטרים וכיול מכשירים צריכים להתבצע בלי לעצור את הקו. תכנון היגייני מלא של נתיבי ניקוי, שטיפה וניקוז מונע שאריות חומרים ועובש בצנרת. ופילוסופיית בקרה שמספקת למפעילים מידע ברור בזמן אמת על חריגות היא ההבדל בין קו שמתפקד לקו שמפתיע.
בהעברה מפיתוח לייצור (Scale-up), הפער בין תוצאות מעבדה לביצועי קו תעשייתי הוא מקום שגיאות קלאסי. תכנון קו ייצור מקצועי מגשר על הפער הזה עוד לפני שהוזמן הציוד הראשון.
מה הקשר בין הנדסת תהליך לקומישינינג וולידציה
מסמכי התכן ההנדסי ושלבי בדיקות הקבלה קשורים קשר בל יינתק. שלושת שלבי הולידציה מבוססים ישירות על התכן: IQ (Installation Qualification) מוכיח שהציוד והצנרת הותקנו בדיוק לפי ה-P&ID והמפרטים. OQ (Operational Qualification) בודק שהמערכות פועלות בטווח הפרמטרים המוגדר בפילוסופיית הבקרה. PQ (Performance Qualification) מוכיח שהתהליך מייצר מוצר תקין ויציב לאורך זמן.
תיעוד הנדסי מסודר ומקצועי מקצר באופן דרמטי את הזמן לקבלת אישורי משרד הבריאות או רשויות בינלאומיות. המסגרת הרגולטורית בישראל מעוגנת בתקנות הרוקחים לתנאי ייצור נאותים, והגישה מבוססת-הסיכון לקוואליפיקציה וולידציה מפורטת בAnnex 15 של הנציבות האירופית. אצלנו הקומישינינג והולידציה הם חלק מהפתרון ה-Turnkey, לא שלב נפרד שמתחיל אחרי המסירה. ריכוז החומר בנושא נמצא גם בעמוד ה-Commissioning and Qualification של ISPE.

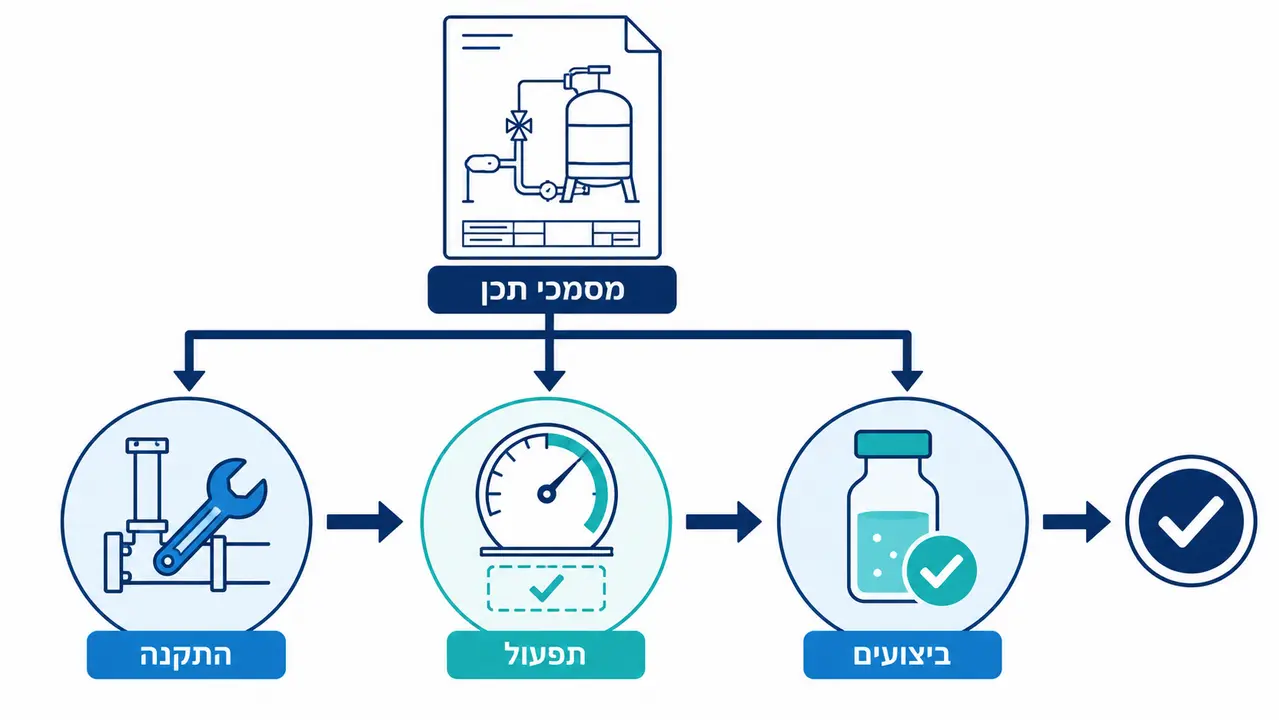

מתכנון הנדסי ועד IQ, OQ ו-PQ
מהן הטעויות הנפוצות שגורמות לעיכובים ועלויות
ארבעה כשלים חוזרים על עצמם בפרויקטים תעשייתיים. “זחילת היקף” (Scope Creep) שנובעת מחוסר הגדרה של יעדים ברורים ב-URS. הזמנת ציוד ארוך-מובילים (Long Lead Items) על סמך נתונים ראשוניים ולא מעובדים דיים, שמובילה להתאמות יקרות בשטח.
הכשל השלישי: התעלמות מדרישות אחזקה שוטפת, כמו מיקום מכשירים במקומות ללא גישה בטוחה או חוסר באפשרויות בידוד קווים (Lockout/Tagout). והרביעי, מסוכן במיוחד: חפיפה לקויה בין מהנדס התהליך לצוותי התוכנה והאוטומציה, שמתפוצצת כתקלות קשות בזמן הפעלת לוגיקות הבקרה.
מכנה משותף לכל אלה הוא היעדר “מסמך אחד מוביל” ובקרת גרסאות רופפת. כשה-P&ID לא מעודכן מול המצב בשטח, ה-rework הוא רק שאלה של זמן. ניהול שינויים מסודר וניתוח שונות תהליך שיטתי מצמצמים את הסיכונים האלה מראש.
כמה זמן לוקח פרויקט הנדסת תהליך
הטווח רחב, ובצדק. אופטימיזציה מקומית או אפיון בסיסי עשויים לקחת שבועות בודדים, בעוד שתכנון והקמת מפעל חדש נמשכים חודשים ארוכים.
ארבעה גורמים מכתיבים את הלו”ז: מורכבות התהליך ומספר היחידות המעורבות, רמת הבשלות של המידע הטכנולוגי והמעבר מפיתוח לקנה מידה תעשייתי (Scale-up), זמני האספקה של ציוד ושסתומים ייעודיים, והרגולציה והבדיקות הנדרשות לקומישינינג ולידציה.
גורמים מאיצים: URS ו-BOD סגורים, נתוני תהליך קיימים, ו”בעל בית” פנימי לפרויקט מצד הלקוח. גורמים מעכבים: שינויים תכופים, תלות בספקים וחוסר נגישות לשטח בזמן עצירות קו. באופן גס, תכנון מפורט מלא לקו מורכב, מהקונספט ועד הוצאת תיקי רכש, נמשך בדרך כלל בין שלושה לתשעה חודשים.
כמה עולה תכנון ומה מקבלים בפועל
תמחור פרויקטי הנדסה נקבע לפי היקף התכולה, אבני הדרך והתוצרים, לא לפי “שעות יועץ” בלבד. הערך הכלכלי האמיתי הוא בעבודה הנדסית שמצמצמת את עלויות ההקמה והתפעול לאורך שנים. אנחנו עובדים במודל הצעת מחיר לפי היקף הפרויקט.
מה מקבלים בפועל (Deliverables)? מסמכי בסיס: URS מאושר ומסמך BOD מפורט. שרטוטים הנדסיים: גרסאות סופיות של PFD עם נוסחאות מאזן חומרים ואנרגיה, ותרשימי P&ID מנוהלי גרסאות. מפרטים טכניים: רשימות ציוד, שסתומים, מכשור ומפרטי רכש מפורטים (Process Data Sheets). ותוכניות בדיקה: פרוטוקולים ל-FAT/SAT ולולידציה.
כל תוצר כזה משרת גם את הקבלן, גם את התפעול וגם את האיכות. תיעוד טוב הוא לא ביורוקרטיה, הוא מה שחוסך זמן בהרצה ובמסירה.

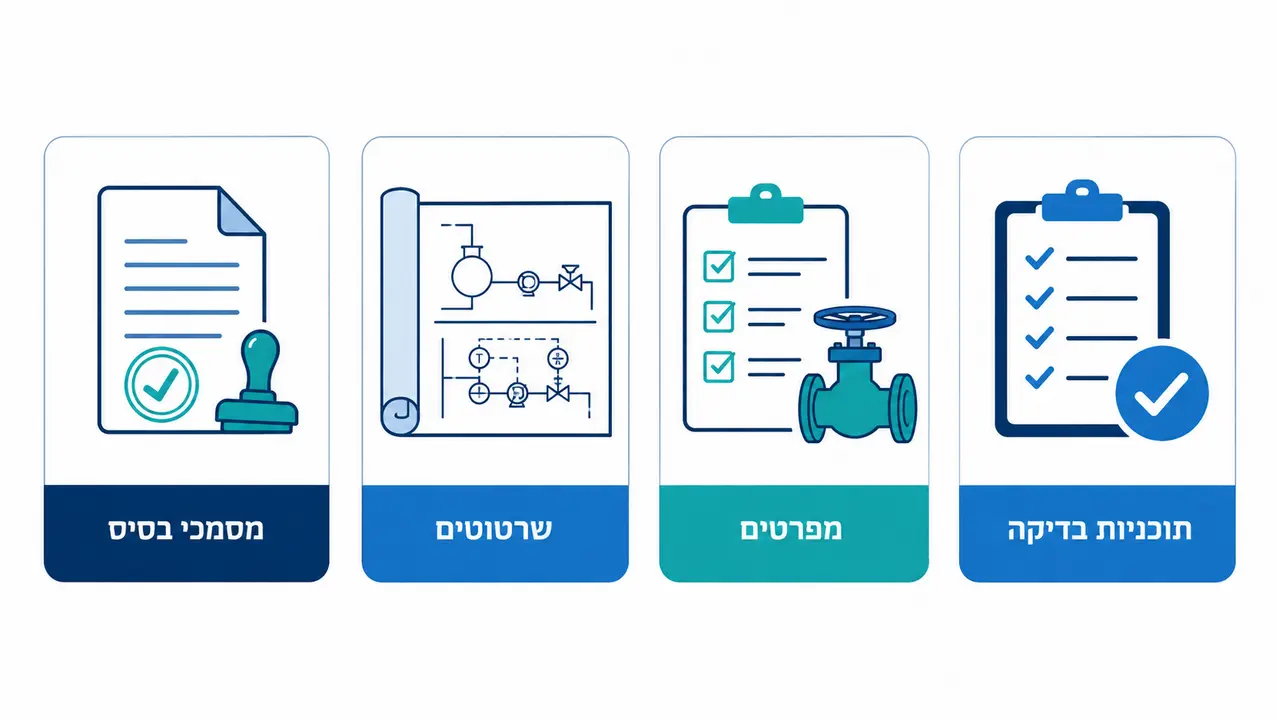

התוצרים המרכזיים של פרויקט תכנון הנדסי
איך לבחור ספק להנדסת תהליך תעשייתי
צ’ק-ליסט מסחרי קצר שיחסוך לכם כאבי ראש. בדקו ניסיון מוכח בפרויקטים דומים באותה התעשייה, עם דגש על הכרת הרגולציה הרלוונטית אם מדובר בסביבה מבוקרת. ודאו יכולת לספק שירות אינטגרטיבי כולל: מהקונספט, דרך התכנון המפורט, הרכש והפיקוח, ועד הרצה ומסירה של מתקן עובד.
התרשמו מאיכות מסמכי התבנית של החברה, מהקפדתה על ניהול שינויים (Change Control) מסודר ומניתוח סיכונים שיטתי (HAZOP/FMEA). בקשו לראות דוגמת Deliverables, הגדירו מראש נקודות Gate לאישור (URS/BOD/PFD/P&ID), וודאו אחריות על ניהול גרסאות. וקבלו המלצות מלקוחות על התמיכה גם אחרי מסירת המפתח (Handover).
יכולת Turnkey מלאה, עם כל הדיסציפלינות תחת קורת גג אחת, היא מה שמבטיח שאין תפרים שבהם המידע נופל. יציבות תהליך ואפיון תהליך מדויק מתחילים בשותף שמכיר את כל שרשרת הביצוע.
השוואה בין מסמכי תכנון מרכזיים
הטבלה מסייעת למנהלי פרויקטים להבין את מטרת כל מסמך ולמנוע שגיאות תכנון.
| מסמך | מטרת המסמך | מתי משתמשים בו | טעויות נפוצות |
|---|---|---|---|
| URS | מגדיר דרישות “מה חייב” במערכת | תחילת פרויקט, לפני תכן | דרישות שאינן מדידות, חסר KPI, היקף עבודה עמום |
| BOD | מתרגם דרישות להחלטות והנחות תכן | אחרי אישור URS, לפני תכן מפורט | הנחות לא מתועדות, חוסר יישור קו בין הצוותים |
| PFD | תמונת-על של זרימות התהליך והציוד העיקרי | קונספט ותכן בסיסי | העמסת פרטי P&ID, נתוני תהליך לא עקביים |
| P&ID | מפרט צנרת, אביזרים, מכשור ולולאות בקרה | תכן מפורט, ביצוע, הרצה | חוסר עדכון מול השטח, חוסר בניהול גרסאות |
| Control Philosophy | מגדיר התנהגות מערכת הבקרה והאינטרלוקים | תכן מפורט, לפני כתיבת קוד | אי-הגדרת מצבי חירום, אזעקות לא ממוקדות |
| IQ/OQ/PQ | פרוטוקולים לבדיקה, אימות ותיעוד | הרצה, קומישינינג, מסירה | תוכנית בדיקות שאינה תואמת את מסמכי התכן |
